RX-7R |JUKI PCB-assemblagelijn pick-and-place-machine van de Chinese fabrikant

JUKI RX-7R PCB-assemblagelijn pick-and-place-machine

Invoering

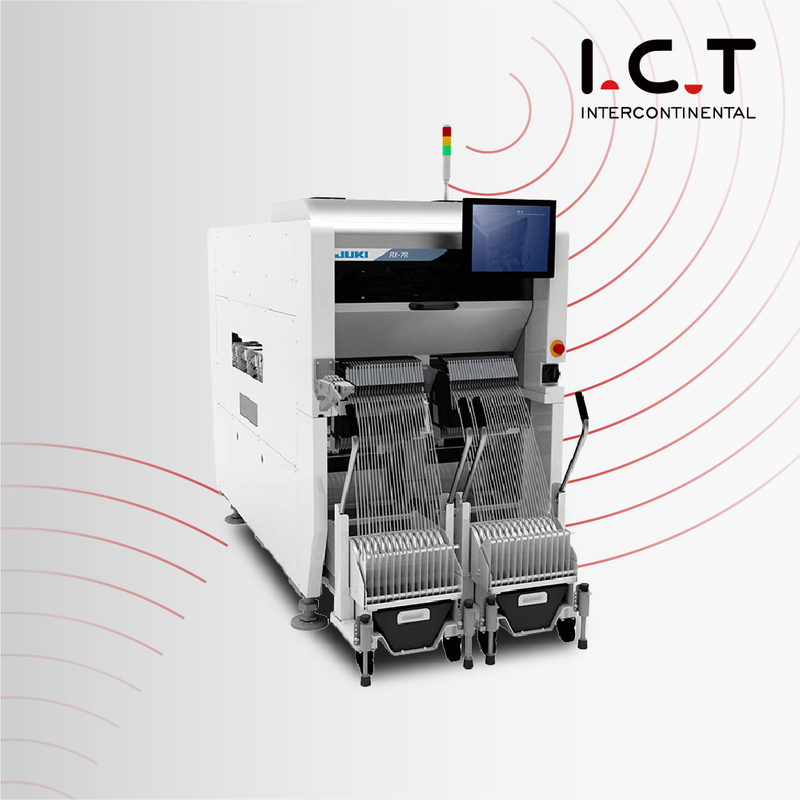

JUKI-RX-7R-compacte modulaire montage

JUKI Pick-and-place-machine

Compacte modulaire montageer met hoge snelheid

Geavanceerde hoge snelheid en hoge nauwkeurigheid maken de RX-7R tot een uiterst productieve modulaire mounter met het nieuwste 2-kops ontwerp met dubbele rijstroken.

Bereik een hoge oppervlakteproductiviteit met een kleiner en lichter ontwerp - de machinebreedte bedraagt slechts 988 mm!

Hoge productiviteit

Hoge flexibiliteit

Hoge kwaliteit

Functie

JUKI Pick-and-place-machine

Op het hoofd gemonteerde centreercamera

Detecteer grafstenen, aanwezigheid/afwezigheid van componenten en omgekeerde componenten.

Superhoge productiviteit

Super roterende kop, parallelle plaatsingskoppen en dubbele transportband

Snelle compacte modulaire mounter RX-7R
		(P16S×P16S-kop)	(P16S×P8-kop)	(P8×P8-kop)
Bordgrootte	Enkelbaans transportband	50×50~510mm×450mm
	Enkelbaans transportband Enkelbaansmodus	50×50~510mm×450mm
	Enkelbaans transportband Tweebaansmodus	50×50~510mm×250mm
Componenthoogte		3 mm	3 mm (P16S-kop)	10,5 mm
			10,5 mm (P8-kop)
Componentgrootte		03015~5mm	03015 ~ 5 mm (P16S-kop)	0603~25mm
			0603 ~ 25 mm (P8-kop)
Plaatsingssnelheid (optimaal)	Chip	75.000	54.900 CPH	34.800 CPH
	IC	-	6.400 CPH	12.800 CPH
Nauwkeurigheid van plaatsing	Chip	±0,04 mm (Cpk≥1)
	IC	-	±0,04 mm
Capaciteit van de feeder		Tot 56
Stroomvoorziening		3 fasen AC200V, 220V-430V
Schijnbare kracht		2,3 kVA
Bedrijfsluchtdruk		0,5 ± 0,05 MPa
Luchtverbruik (standaard)		20L/ANR (tijdens normaal gebruik)
Machineafmetingen (B x D x H)		998×1.895×1.530 mm	998×1.895×1.530 mm
Massa (ongeveer)		ongeveer 1.820 kg

* Neem contact op met I.C.T voor meer informatie

FAQ:

Q: Wat is een SMT-pick-and-place-machine?

Een SMT-pick-and-place-machine is een geautomatiseerd apparaat dat wordt gebruikt in de elektronicaproductie om op het oppervlak gemonteerde componenten (SMD's) nauwkeurig op printplaten (PCB's) te plaatsen.

Q: Hoe werkt een pick-and-place-machine?

Het maakt gebruik van robotarmen uitgerust met vacuümmondstukken om SMD's uit feeders op te pikken en deze nauwkeurig op PCB's te plaatsen volgens de ontwerplay-out.

Q: Welke soorten componenten kunnen met SMT pick-and-place machines worden geplaatst?

SMT-pick-and-place-machines kunnen een breed scala aan componenten verwerken, waaronder weerstanden, condensatoren, geïntegreerde schakelingen (IC's), diodes en meer.

Q: Wat is de plaatsingssnelheid van deze machines?

Plaatsingssnelheden kunnen variëren, afhankelijk van het model.

Meer details, neem contact op met I.C.T
