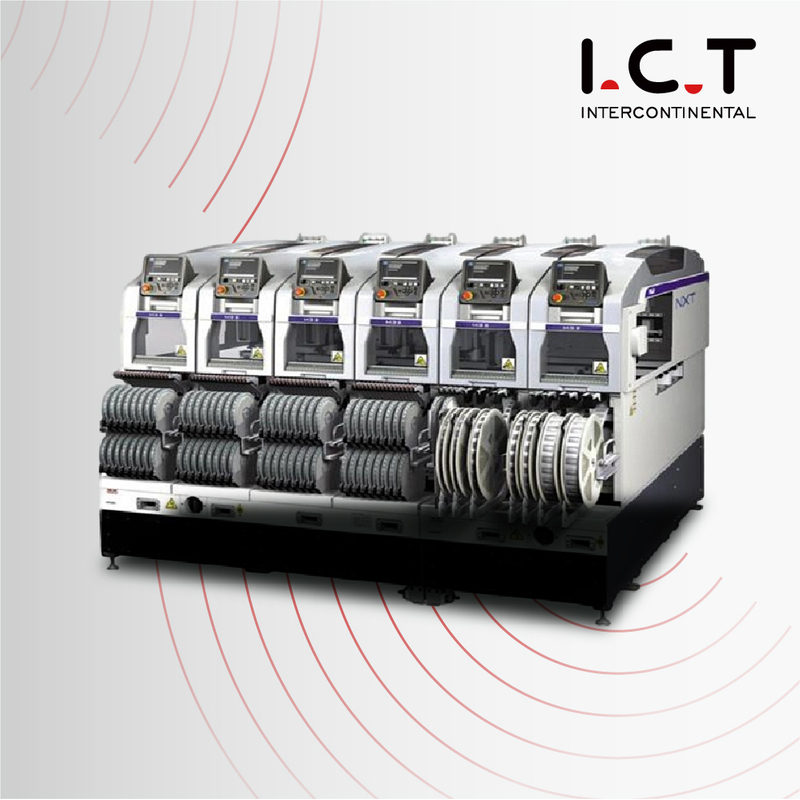

FUJI NXTR volautomatische pick-and-place-machine

Invoering

FUJI-NXTR-SMT-plaatsing

FUJI volautomatische pick-and-place-machine

NXTR biedt een echt modulair ontwerp voor de optimale lijnconfiguratie die aansluit bij uw productie.

Plaatsing met realtime detectie, geoptimaliseerde plaatsingsacties en controles op de behandeling van onderdelen na plaatsing zijn slechts enkele voorbeelden.Deze high-end modelmachine ondersteunt nieuwe functies die een hoog niveau aan QCD-prestaties behouden.NXTR is de volgende fase op weg naar de slimme fabriek van de toekomst.

Het nieuw ontwikkelde automatische voerwisselsysteem bevrijdt de operators van omstel- en bevoorradingswerkzaamheden en biedt extra functies die het behoud van een hoge kwaliteit en productiviteit garanderen.

1. Automatische voerwissel

Doordat de Smart Loader de omschakeling en onderdelenaanvoer volgens schema afhandelt, kan de werklast aan de lijn worden verminderd en kan een efficiënte productie worden gerealiseerd.

2. Laad grote hoeveelheden onderdelen

Door het gebruik van nieuwe typen feeders en basisbuffers wordt het aantal te laden onderdelen aanzienlijk vergroot.De slimme lader kan een breed scala aan producties ondersteunen.

3. Productiviteit van wereldklasse

Bereikt een eersteklas plaatsingssnelheid met de unieke Fuji-revolverkoptechnologie.Dit draagt bij aan een nog hogere productiviteit.

4. Flexibele ondersteuning bij veranderingen in de productie

De drie nieuw ontwikkelde koppen bieden een uitstekende verwerking van onderdelen en flexibiliteit zonder de productiesnelheid te verlagen, zelfs als bij de volgende productie een ander assortiment onderdelen wordt gebruikt.

5. Betrouwbare plaatsing met sensortechnologie

Van het ophalen van onderdelen tot het plaatsen ervan, sensortechnologie wordt gebruikt om verschillende controles uit te voeren.

Hierdoor is een stabiele plaatsing met hoge kwaliteit mogelijk.

FUJI Pick-and-place-machine

Geavanceerde chipmontageer

Snelle en flexibele pick-and-place-machine

Multifunctionele SMT-plaatsing

Snelle flexibele pick & place machine

Basis Specificaties
PCB-grootte (LXW)	48 x 48 mm tot 774 x 610 mm (dubbele transportband)* 48 x 48 mm tot 774 x 710 mm (enkele transportband) *Dubbele transportbanden kunnen PCB's tot 330 (B) mm verwerken.PCB's groter dan 330 (W) mm moeten worden geproduceerd door de dubbele transportband naar de productiemodus met één baan te veranderen.
Capaciteit van de feeder	Tot 130 (8 mm-tape)
Nauwkeurigheid van plaatsing (referentie op basis van referentietekens)	H24G: +/-0,025 mm (standaardmodus) / +/-0,038 mm (productiviteitsprioriteitsmodus, in ontwikkeling) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00
Machineafmetingen	L: 1280 mm, B: 2656 mm, H: 1556 mm

Plaatsen hoofden
	H24G	H08M	H02F	H01	VAN
Hoeveelheid mondstuk	24	8	2	1	1
Doorvoer (cph)	37.000 cph (productiviteitsprioriteitmodus, in ontwikkeling) 35.000 cph (standaardmodus)	13000	7300	4200	3000
Onderdeelgrootte (mm)	03015 mm tot 5 x 5 Hoogte: tot 2,0 mm	0603 (0201') tot 45 x 45 Hoogte: tot 13,0 mm	1608 (0603') tot 74 x 74 (32 x 180) Hoogte: tot 25,4 mm		1608 (0603') tot 74 x 74 (32 x 180) Hoogte: tot 38,1 mm
Controle op aanwezigheid van onderdelen	○	○ (H08MQ)	○		x
Levering van onderdelen Plakband	○	○	○		○
Stok	x	○	○		○
Dienblad	x	○	○		○

DynaHead(DX)
Mondstuk hoeveelheid		12	4	1
Doorvoer (cph)		27.000 Functie aanwezigheid onderdelen AAN: 26.000	12000	5800
Onderdeelgrootte (mm)		0402 (01005') tot 12,5 mm diagonaal en Y is 7,5 mm of minder Hoogte: Tot 3,0 mm	1608 (0603') tot 15 x 15 Hoogte: tot 6,5 mm	1608 (0603') tot 74 x 74 (32 x 100) Hoogte: tot 25,4 mm
Nauwkeurigheid van plaatsen (Fiducial markering gebaseerde verwijzingen)		+/-0,038 (+/-0,050) mm (3σ) cpk≥1,00	+/-0,040 mm (3σ) cpk≥1,00	+/-0,030 mm (3σ) cpk≥1,00
Controle op aanwezigheid van onderdelen		o	x	o
Onderdelen levering	Plakband	o	o	o
	Stok	x	o	o
	Dienblad	x	o	o

*Neem contact op met I.C.T voor specifieke bedrijfsomstandigheden en gedetailleerde specificaties.

FAQ:

Vraag: Wat is een NXT-machine?

In de context van de elektronicaproductie en Surface Mount Technology (SMT) verwijst 'NXT-machine' vaak naar een reeks pick-and-place-machines vervaardigd door Fuji Corporation.Deze machines zijn ontworpen voor het automatisch plaatsen van componenten op printplaten (PCB's) en staan bekend om hun precisie en efficiëntie.De NXT-serie omvat verschillende modellen met verschillende mogelijkheden om te voldoen aan de eisen van moderne SMT-assemblage.

Q: Wat is NXT in SMT?

'NXT' in SMT staat voor de Fuji NXT-serie pick-and-place-machines.Deze machines maken deel uit van Fuji's assortiment SMT-apparatuur en worden gebruikt voor het nauwkeurig oppakken van elektronische componenten en het plaatsen ervan op PCB's tijdens het assemblageproces.Fuji NXT-machines staan bekend om hun geavanceerde technologie en snelle en nauwkeurige prestaties.

Vraag: Wat zijn de specificaties van de Fuji AIM?

Fuji AIM, of Fuji Automatic Inspection Machine, is een type apparatuur dat wordt gebruikt voor geautomatiseerde optische inspectie (AOI) in het PCB-assemblageproces.De specificaties van een Fuji AIM-machine kunnen variëren, afhankelijk van het specifieke model en de configuratie.Om gedetailleerde specificaties voor een bepaalde Fuji AIM-machine te verkrijgen, raden we u aan de officiële website van Fuji Corporation te bezoeken of contact op te nemen met het I.C.T-ondersteuningsteam.
