AIMEX III
I.C.T
| Hoeveelheid: | |
|---|---|
Dit is een alles-in-on machine met schaalbaarheid en het ultieme niveau van veelzijdigheid dat nodig is voor het verhogen van de productiviteit voor productie met een hoge mix.Het beschikt over functies om de bediening in korte tijd soepel uit te voeren voor het werk dat gepaard gaat met het introduceren van nieuwe productie en het wijzigen van de te produceren productmodellen.De machine ondersteunt op flexibele wijze verschillende productieprocessen voor gebruikers in verschillende sectoren, waaronder EMS, de auto-industrie en meer.

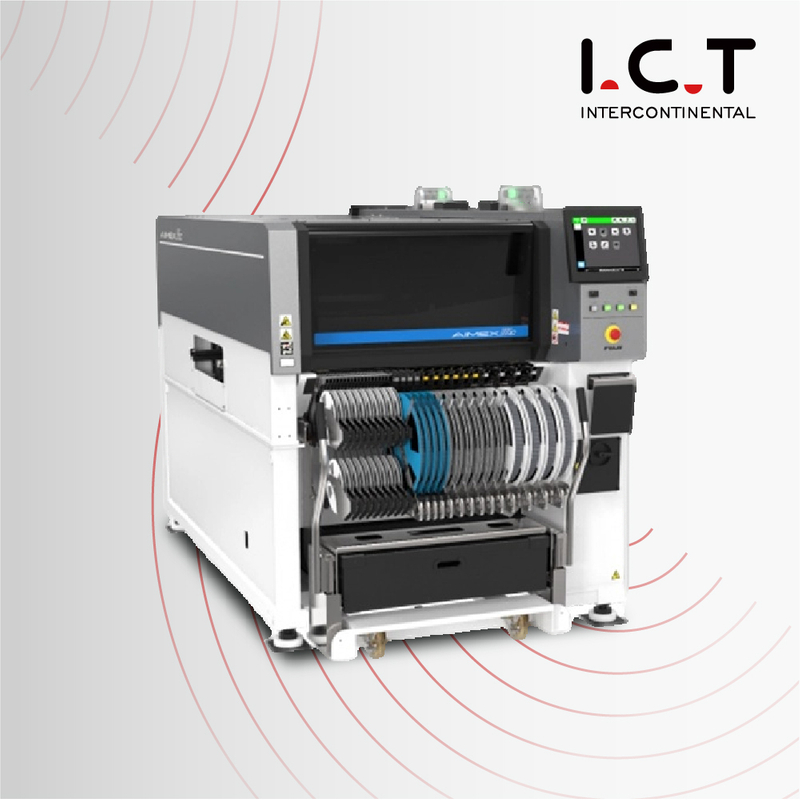

FUJI Pick-and-place-machine
3 sleutelfactoren bij het kiezen van de beste machine voor uw high-mix productie
Veelzijdigheid – Ondersteunt snelle plaatsing van chiponderdelen en productie van onderdelen met een hoge mix uit veel grote onderdelen en onderdelen met vreemde vormen.
Hoge kwaliteit – Verschillende soorten controles voorkomen het optreden van fouten
Eenvoudig – De benodigde tijd en moeite worden verminderd door voordelen zoals het verminderen van omschakelingen.De bediening is eenvoudig en de opstart van de productie verloopt vlot
+ Ruimtebesparend -> Compact ontwerp met beperkte lengte
+ Hoge prestaties -> Ondersteunt de productie van grote printplaten en de gelijktijdige productie van twee producten
| Basis Specificaties | |
| PCB-grootte (LXW) | 48 x 48 mm tot 774 x 610 mm (dubbele transportband)* 48 x 48 mm tot 774 x 710 mm (enkele transportband) *Dubbele transportbanden kunnen PCB's tot 330 (B) mm verwerken.PCB's groter dan 330 (W) mm moeten worden geproduceerd door de dubbele transportband naar de productiemodus met één baan te veranderen. |
| Capaciteit van de feeder | Tot 130 (8 mm-tape) |
| Nauwkeurigheid van plaatsing (referentie op basis van referentietekens) | H24G: +/-0,025 mm (standaardmodus) / +/-0,038 mm (productiviteitsprioriteitsmodus, in ontwikkeling) (3sigma) cpk≥1,00 H08M: +/-0,040 mm (3σ) cpk≥1,00 OF: +/-0,050 mm (3σ) cpk≥1,00 H02F: +/-0,025 mm (3σ) cpk≥1,00 H01: +/-0,030 mm (3σ) cpk≥1,00 |
| Machineafmetingen | L: 1280 mm, B: 2656 mm, H: 1556 mm |
| Plaatsen hoofden | |||||
| H24G | H08M | H02F | H01 | VAN | |
| Hoeveelheid mondstuk | 24 | 8 | 2 | 1 | 1 |
| Doorvoer (cph) | 37.000 cph (productiviteitsprioriteitmodus, in ontwikkeling) 35.000 cph (standaardmodus) | 13000 | 7300 | 4200 | 3000 |
| Onderdeelgrootte (mm) | 03015 mm tot 5 x 5 Hoogte: tot 2,0 mm | 0603 (0201') tot 45 x 45 Hoogte: tot 13,0 mm | 1608 (0603') tot 74 x 74 (32 x 180) Hoogte: tot 25,4 mm | 1608 (0603') tot 74 x 74 (32 x 180) Hoogte: tot 38,1 mm | |
| Controle op aanwezigheid van onderdelen | ○ | ○ (H08MQ) | ○ | x | |
Levering van onderdelen Plakband | ○ | ○ | ○ | ○ | |
| Stok | x | ○ | ○ | ○ | |
| Dienblad | x | ○ | ○ | ○ | |
| DynaHead(DX) | ||||
| Mondstuk hoeveelheid | 12 | 4 | 1 | |
| Doorvoer (cph) | 27.000 Functie aanwezigheid onderdelen AAN: 26.000 | 12000 | 5800 | |
| Onderdeelgrootte (mm) | 0402 (01005') tot 12,5 mm diagonaal en Y is 7,5 mm of minder Hoogte: Tot 3,0 mm | 1608 (0603') tot 15 x 15 Hoogte: tot 6,5 mm | 1608 (0603') tot 74 x 74 (32 x 100) Hoogte: tot 25,4 mm | |
| Nauwkeurigheid van plaatsen (Fiducial markering gebaseerde verwijzingen) | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
| Controle op aanwezigheid van onderdelen | o | x | o | |
| Onderdelen levering | Plakband | o | o | o |
| Stok | x | o | o | |
| Dienblad | x | o | o | |
* Neem contact op met het I.C.T-team voor specifieke bedrijfsomstandigheden en gedetailleerde specificaties.
