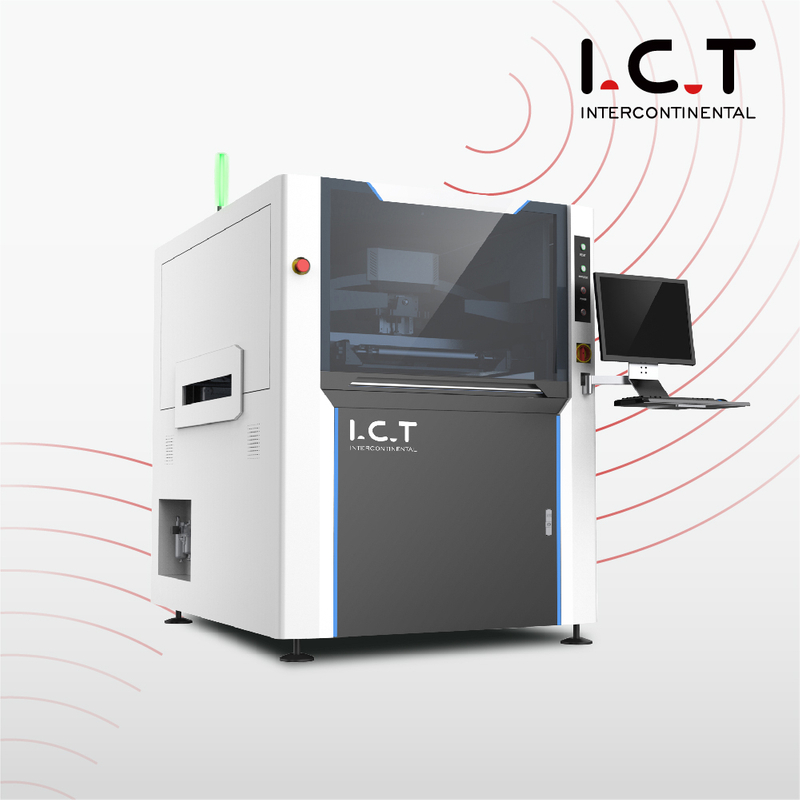

| Zeer nauwkeurige SMT-soldeerpasta-stencilprinter
Maak voor altijd een einde aan herbewerking en downtime. De ICT-6534 SMT-soldeerpasta-stencilprinter levert een nauwkeurigheid van ± 0,025 mm op 0201-pads in minder dan 7 seconden. Deze zeer nauwkeurige drukmachine verwerkt automatisch printplaten van 50 x 50 mm tot 650 x 340 mm. Panasonic-motoren + Duitse Rexroth-rails zorgen voor maximale uptime. Ingebouwde 2D-inspectie stopt defecten onmiddellijk. Het stofzuigen is binnen 8 seconden klaar. Productwissel is binnen 4 minuten voltooid, zonder gereedschap.
| Functie
De hangende kop van de boogbrug elimineert trillingen volledig. Dubbele Panasonic-motoren passen de druk in realtime aan binnen een straal van 0,1 kg. Het drukfeedbacksysteem verwijdert brugvorming op 0201-componenten. De SMT-soldeerpasta-stencilprinter behoudt een identiek pastavolume van het eerste tot het laatste bord.
1500 mm/s riemen met 0,2s anti-botsingssensoren. Vacuümklemmen bevestigen ultradunne PCB's van 0,4 mm zonder te buigen. Richtingverandering LR/RL duurt slechts 30 seconden. De SMT-soldeerpasta-stencilprinter blijft de hele dienst soepel draaien.
Selectie droog/nat/vacuüm met één klik. Van boven naar beneden sprayen vermindert het alcoholgebruik met 60%. Krachtig vacuüm reinigt openingen van 0,1 mm in 8 seconden. Ingebouwde teller bespaart verbruiksartikelen. Volautomatische SMT-soldeerpasta. De stencilprintermachine vereist geen handmatige veegbeweging.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
ICT Hoge kwaliteit PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Casestudy over klantsucces
Tadzjikistan LED-fabriek installeerde twee SMT-lijnen, één DIP, één coating, één lijm en één lampenassemblagelijn. Kraanlossen, 3-daagse opbouw en praktijktraining perfect afgerond. De SMT-soldeerpasta-stencilprinter leverde vanaf de eerste dag een perfect first-pass-rendement. De maandelijkse productie steeg aanzienlijk, zonder overbruggingsproblemen. De fabriek bereikte snel break-even.
| Wereldwijde service- en trainingsondersteuning
Reactie ter plaatse binnen 48 uur in 72 landen. Acht overzeese magazijnen verzenden reserveonderdelen dezelfde dag – zonder vertraging bij de douane. Diagnose op afstand lost de meeste storingen binnen 30 minuten op. Gratis levenslange software-updates inbegrepen. Operators beheersen de SMT-soldeerpasta-stencilprinter in 2 uur. Het jaarlijkse trainingskamp in China omvat reizen voor twee personen. Duizenden fabrieken kennen geen lange stilstanden dankzij ICT-ondersteuning.
| Klantrecensies
Klanten prijzen ICT-ingenieurs zeer vanwege hun ultrasnelle respons en professionele service ter plaatse die de lijnen draaiende houdt. Fabrieken zijn dol op de oerdegelijke houten + stalen verpakking die elke SMT-soldeerpasta-stencilprinter beschermt tijdens lange zeescheepvaart. Operators waarderen het eenvoudige trainingsprogramma waarmee nieuwe werknemers snel en vol vertrouwen perfecte borden kunnen printen. Productiemanagers waarderen de betrouwbare uptime en het eenvoudige onderhoud, waardoor onverwachte stops volledig worden geëlimineerd. Wereldwijde partners geven topbeoordelingen aan onze 24/7 ondersteuning op afstand en levering van reserveonderdelen op dezelfde dag. Elke koper herkent de uitstekende duurzaamheid en consistente hoge precisie die ICT tot hun vertrouwde langetermijnpartner maken.
| Certificeringen en normen
Elke SMT-soldeerpasta-stencilprinter is voorzien van CE-, RoHS-, ISO9001- en 50+ uitvindingsoctrooien. Onafhankelijk CeTaQ-laboratorium bevestigt ±0,01 mm herhalingsnauwkeurigheid op alle eenheden. 48 uur 100% inbranden van de belasting elimineert kinderfouten. SPI CPK blijft uitstekend op 0201-pads op duizenden machines. Volledige rapporten van derden die bij elke eenheid worden geleverd – geen afwijzing door de douane wereldwijd
| Over ICT-bedrijf en onze fabriek
89 ingenieurs, opgericht in 2012, exploiteren een eigen fabriek van 12.000 m². Volledige traceerbaarheid van ontwerp-fabricage-test op elke machine. Meer dan 1600 klanten in 72 landen exploiteren 24/7 lijnen. Acht wereldwijde magazijnen + lokale teams elimineren reservevertragingen. ICT levert complete SMT fabrieken van 0 naar 1 zonder risico.
