ICT-1200
I.C.T
| Hoeveelheid: | |
|---|---|

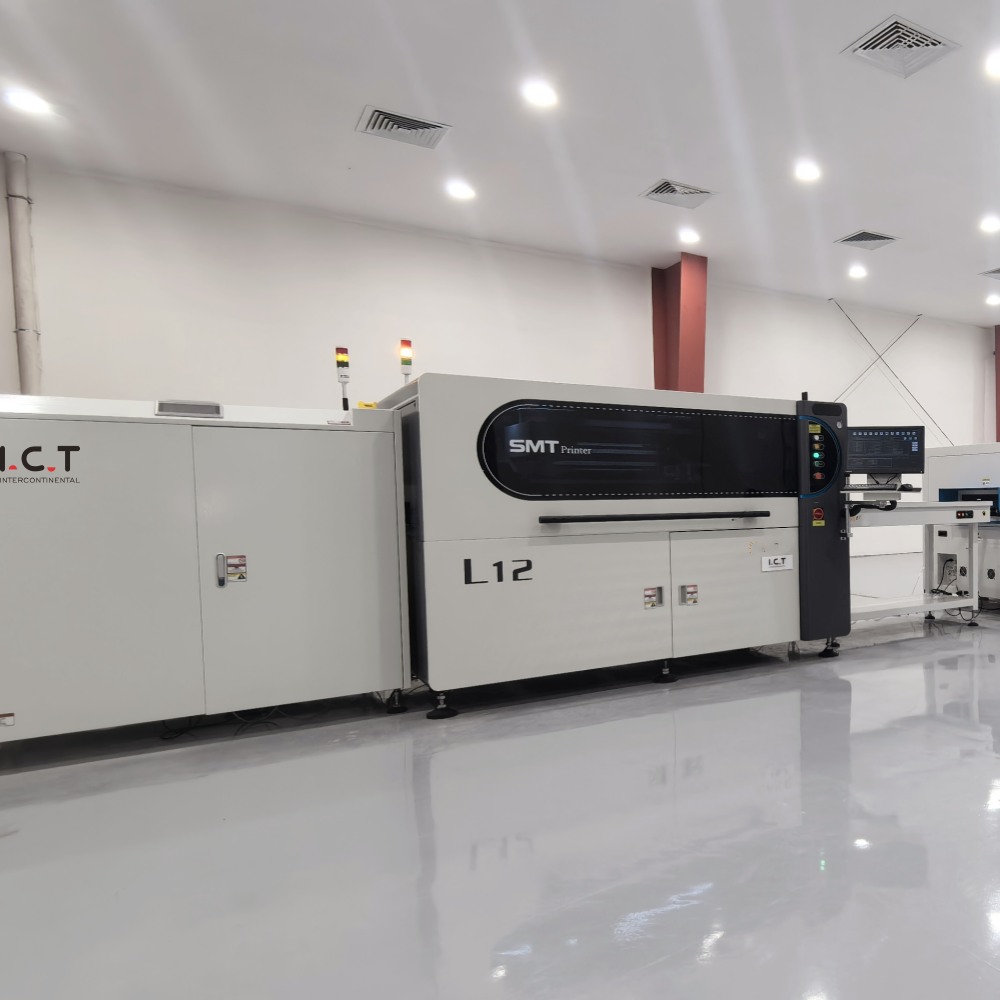

| 1,2 meter SMT zeefdruk stencilmachine
De ICT-1200 1,2 meter SMT zeefdruk stencilmachine verwerkt grote LED PCB's volledig geautomatiseerd. Het voldoet aan de Industrie 4.0-normen en maakt zonder fouten verbinding met MES. De herhaalnauwkeurigheid bedraagt ±0,015 mm, afdrukken op 0,03 mm. Deze stencilprinter van 1,2 meter verwerkt platen tot 1200x350mm. Het omvat lijmprinten, automatische reiniging en drukcontrole om de productie te verhogen en de kosten te verlagen. Onderdelen van Panasonic en SMC houden het aantal storingen laag. Met het Windows 10-systeem zijn nieuwe instellingen binnen 5-10 minuten mogelijk. Geschikt voor LED-, voertuig- en algemene elektronica. Deze smt-zeefdrukmachine biedt stabiele runs en eenvoudig gebruik.
| Functie
Boogbrugophanging met directe rakelkoppeling in de 1,2 meter SMT zeefdruk stencilmachine. Twee stappenmotoren drijven onafhankelijke druk aan voor nauwkeurigheid. Glijrails houden hun positie vast voor en na het afdrukken. Het hangende hoofd past de druk automatisch aan met live feedback. Het balanceert de kracht online en ondersteunt meerdere manieren van scheiden. Dit vermindert defecten op grote LED-borden en zorgt voor een gelijkmatige pasta.
Het riemontwerp voorkomt PCB-storingen in deze stencilprinter van 1,2 meter. Motor stelt snelheid en exacte stops in. Richtingen veranderen om op lijnen te passen: links-rechts of andere. Zijklemmen plus vacuümhoudplaten plat tot stencil. Werkt met dunne of kromgetrokken PCB's. Hierdoor blijft het contact soepel en de lijnsnelheid hoog bij SMT-werk.
Droge, natte of handmatige opties voor de zeefdruk-stencilmachine. CCD gescheiden van spray voor helder zicht. Spuit de deksels gelijkmatig van boven naar beneden, bespaart alcohol en papier. Software volgt gebruik. Sterk vacuüm trekt resten snel naar buiten. Hierdoor blijven de stencilconditie en printkwaliteit behouden met minder stoptijd.
| Specificatie
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Framegrootte (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB -maat (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichting | Links-rechts; Rechts-links; Links-links; Rechtstreeks | ||
| Ondersteuningssysteem | Magnetische pin/up-down tabel aangepast/ondersteuningsblok | ||
| Klemsysteem | Zijklemming (vacuümmondstuk, automatisering intrekbare Z-druk is optie) | ||
| Printerkop | Twee onafhankelijke gemotoriseerde printkoppen | ||
| Type zuigmond | Roestvrij staal (standaard), kunststof | ||
| Schoonmaaksysteem | Droog, nat, vacuüm | ||
| Inspectie | 2D-inspectie (standaard) | ||
| Stroomvoorziening | Wisselstroom: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Controlemethode | PC-besturing | ||
| Dimensie (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Framegrootte (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB -maat (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensie (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT blijft werken aan kwaliteit en prestaties, specificaties en uiterlijk kunnen zonder specifieke kennisgeving worden bijgewerkt.
| Lijst met SMT-lijnapparatuur
Onze hoogwaardige PCBA-productielijn beschikt over geavanceerde apparatuur voor efficiënte en nauwkeurige PCB-assemblage. De volledig geautomatiseerde SMT-lijn omvat een lader, een automatische printer voor het nauwkeurig aanbrengen van soldeerpasta, een pick-and-place-machine voor nauwkeurige plaatsing van componenten, een reflow-oven voor betrouwbaar solderen en een AOI-systeem voor grondige inspectie van defecten. Deze hoogwaardige PCBA-productielijn zorgt voor een soepele werking, hoge betrouwbaarheid en goedkope SMT-assemblage en voldoet aan diverse industriële eisen.
| Productnaam | Doel in SMT-lijn |
|---|---|
| PCB -lader | Laadt automatisch kale PCB's op de lijn. |
| Soldeerpasta printer | Print soldeerpasta nauwkeurig op PCB-pads. |
| Kies en plaats machine | Monteert componenten nauwkeurig op PCB's. |
| Refllow Oven | Smelt soldeer om stevige verbindingen te vormen. |
| AOI -machine | Inspecteert soldeerverbindingen en plaatsingsfouten. |
| SPI-machine | Controleert de hoogte en kwaliteit van de soldeerpasta. |
Inspecteert de integriteit van de interne soldeerverbinding en spoort verborgen gebreken op. | |
| SMT -reinigingsmachine | Gebruikt voor het reinigen van PCB's, stencils, armaturen, spuitmonden, enz. |
| PCB-snijmachine | Snijd de PCBA in het eindproduct |
| Traceerbaarheidsapparatuur | Registreert en volgt productiegegevens: lasermarkeermachine /labelmontage/inkjetprinter |
| Klantsuccesvideo
In 2025 gingen ICT-ingenieurs naar een LED-verlichtingsfabriek voor thuisgebruik voor installatie en training. Klant had 13 machines nodig in een lijn van 29 meter, maar de ruimte was 21x5 meter. We hebben een U-vormige indeling gemaakt voor 16x2,7 meter. Twee dagen voor opbouw: bedrading, plaatsing, testen en koppelen inclusief de 1,2 meter SMT zeefdruk stencilmachine. Zesdaagse training omvatte de belasting van het bord, instellingen, opschoningen, reparaties en MES-gegevens. Lijn startte zonder problemen, verhoogde LED-uitvoer. Klant kreeg maatwerk zonder extra ruimte of vertragingen. Dit laat zien hoe de stencilprinter van 1,2 meter in krappe ruimtes werkt voor snelle resultaten.
| Service- en trainingsondersteuning
ICT verzorgt de volledige installatie, het onderhoud en de training van de 1,2 meter SMT zeefdruk stencilmachine. Ingenieurs controleren de behoeften van de klant, tekenen aangepaste lijnplannen, passen processen aan en testen ter plaatse. Mondiale centra versturen onderdelen snel, bieden controles op afstand aan en updaten software. Tijdens de training worden dagelijkse runs, druksets, schone stappen, foutlezen en veilige gewoonten aangeleerd. Wij bedienen klanten in 72 landen met 25 jaar ervaring. Hierdoor worden vanaf het begin lijnen opgebouwd, worden problemen snel opgelost en wordt de groei bevorderd tegen lagere kosten.
| Klantrecensies
Klanten houden van ingenieurs voor duidelijke instructies en snelle hulp ter plaatse. De 1,2 meter SMT-zeefdruk-stencilmachine wordt geprezen vanwege zijn constante nauwkeurigheid en weinig stops. Door het inpakken met schuim en kratten blijft de uitrusting veilig tijdens lange reizen. Er wordt snel gereageerd via een telefoontje of op afstand, problemen worden binnen enkele uren opgelost. Klanten zeggen dat dit vertrouwen schept en de lijnen draaiende houdt.
| Certificeringen en normen
ICT heeft CE voor veiligheid, RoHS voor geen schadelijke materialen, ISO9001 voor kwaliteitscontrole. Patenten hebben betrekking op schoonmaakbesparingen, snelschakelaars, crashguards, lijmgereedschappen, foutcontroles, printkracht, processtappen, kwaliteitsstents, stencildoekjes, liftsnelheden en bandbewegingen. Deze maken de smt-zeefdrukmachine veilig en nieuw voor de wereldmarkten.
| Over ICT-bedrijf en onze fabriek
ICT beheert eigen R&D- en bouwlocaties met 89 medewerkers en 20 ingenieurs, een groei sinds 2012. We helpen 1600 klanten in 72 landen met volledige SMT-sets. 12.000 m² park test onderdelen, assembleert exact, voert lange tests uit, beheert de kwaliteit streng. Dit zorgt voor weinig fouten en een uitrusting met een lange levensduur. Vestigingen over de hele wereld combineren mondiale kennis met lokale service. We richten ons op eerlijke deals, eenvoudige plannen, open gesprekken, teamwerk en gedeelde overwinningen. Klanten krijgen lijnen vanaf nul, upgrades, versnellingen, marktverschuivingen.
