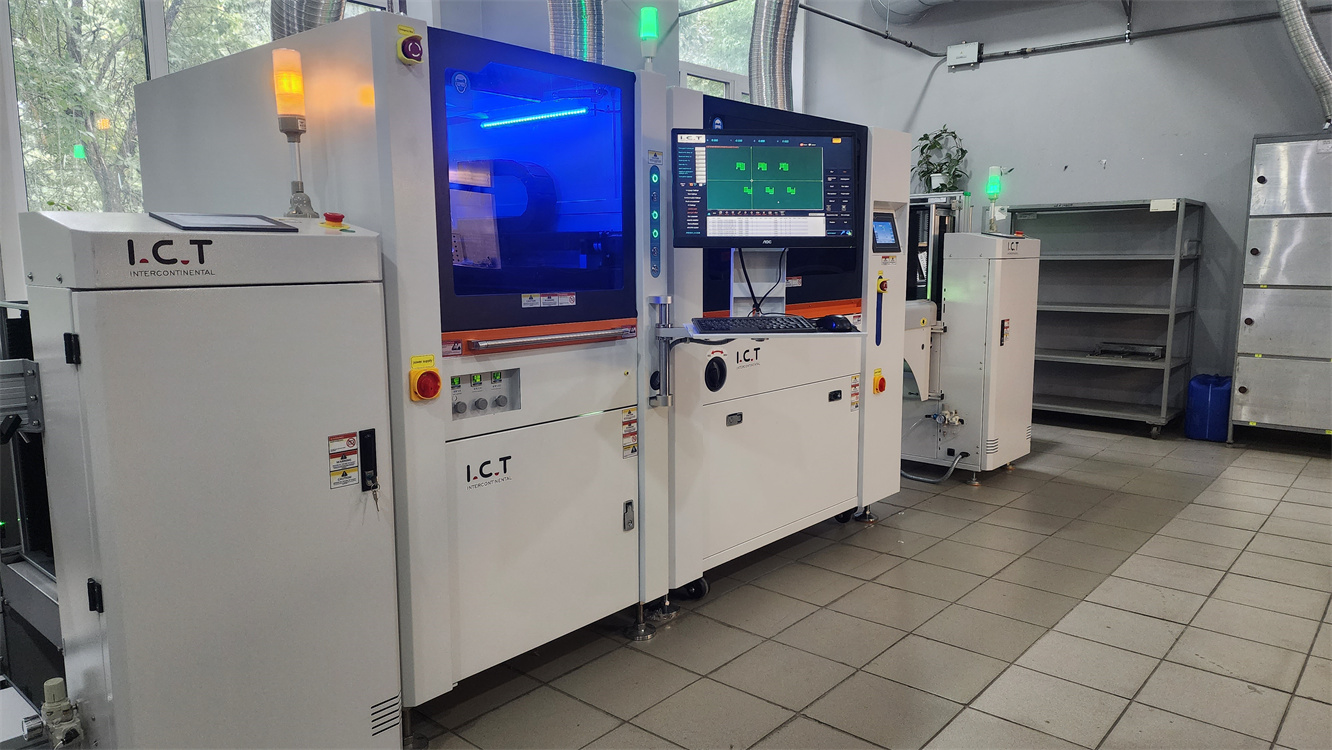

In de wereld van de elektronicaproductie duikt de term 'SMT-lijn' regelmatig op.Maar wat betekent het precies?SMT staat voor Surface Mount Technology, een methode die wordt gebruikt om elektronische schakelingen te produceren waarbij componenten rechtstreeks op het oppervlak van printplaten (PCB's) worden gemonteerd.Een SMT-lijn verwijst naar de gehele assemblagelijn waar deze technologie wordt geïmplementeerd.Het begrijpen van de fijne kneepjes van een SMT-lijn kan waardevolle inzichten opleveren in de moderne elektronicaproductie.
De eerste fase in een SMT-lijn is de stencilprinter.Deze machine brengt soldeerpasta aan op de printplaat.De soldeerpasta is een mengsel van kleine soldeerbolletjes en vloeimiddel, wat helpt bij het soldeerproces.De stencilprinter zorgt ervoor dat de pasta precies wordt aangebracht op de plekken waar de componenten komen te staan.
De volgende in de SMT-lijn is de pick-and-place-machine.Deze machine is verantwoordelijk voor het plaatsen van de elektronische componenten op de printplaat.Het pakt componenten op van rollen of trays en plaatst ze nauwkeurig op het bord.De snelheid en precisie van de pick and place machine zijn cruciaal voor de efficiëntie van de SMT-lijn.
Nadat de componenten zijn geplaatst, gaat de printplaat naar de reflow-oven.Deze oven verwarmt het bord tot een temperatuur waarbij de soldeerpasta smelt, waardoor een sterke verbinding tussen de componenten en de print ontstaat.Het reflow-proces wordt zorgvuldig gecontroleerd om ervoor te zorgen dat de componenten niet worden beschadigd door overmatige hitte.
De laatste fase van de SMT-lijn omvat inspectie en testen.Machines voor automatische optische inspectie (AOI) controleren op defecten zoals verkeerd geplaatste componenten of soldeerproblemen.Bovendien zorgen functionele tests ervoor dat de geassembleerde PCB werkt zoals bedoeld.Eventuele gebreken die in deze fase worden geconstateerd, worden gecorrigeerd voordat het product naar de volgende productiefase gaat.
Een van de belangrijkste voordelen van een SMT-lijn is de efficiëntie ervan.De automatisering van het proces maakt productie op hoge snelheid mogelijk, waardoor de tijd die nodig is om elektronische apparaten te assembleren, wordt verkort.Deze efficiëntie is vooral gunstig voor productie op grote schaal.
SMT-lijnen bieden een hoge mate van precisie, wat essentieel is voor moderne elektronische apparaten.De nauwkeurigheid van de pick-and-place-machines zorgt ervoor dat componenten correct worden gepositioneerd, waardoor de kans op defecten wordt verkleind en de algehele kwaliteit van het product wordt verbeterd.
Door het assemblageproces te automatiseren kunnen SMT-lijnen de arbeidskosten aanzienlijk verlagen.Bovendien kan het vermogen om snel grote hoeveelheden producten te produceren leiden tot schaalvoordelen, waardoor de totale productiekosten verder worden verlaagd.
In een lineaire SMT-productielijnindeling worden machines in een rechte lijn opgesteld.Deze lay-out is eenvoudig en gemakkelijk te beheren, waardoor het een populaire keuze is voor veel fabrikanten.Het kan echter meer vloeroppervlak vereisen in vergelijking met andere indelingen.
De U-vormige indeling is ontworpen om de ruimte te optimaliseren en de workflow te verbeteren.Machines zijn opgesteld in een U-vorm, waardoor operators gemakkelijk tussen verschillende fasen van de SMT-lijn kunnen bewegen.Deze lay-out kan de efficiëntie verbeteren en de productietijd verkorten.
Een modulaire SMT-productielijnindeling zorgt voor flexibiliteit en schaalbaarheid.Machines zijn in modules gerangschikt, die indien nodig eenvoudig opnieuw kunnen worden geconfigureerd of uitgebreid.Deze lay-out is ideaal voor fabrikanten die zich moeten aanpassen aan veranderende productie-eisen.
Het begrijpen van de volledige vorm en betekenis van een SMT-lijn is essentieel voor iedereen die betrokken is bij de productie van elektronica.Van de stencilprinter tot de reflow-oven: elk onderdeel speelt een cruciale rol in het assemblageproces.De voordelen van een SMT-lijn, waaronder efficiëntie, precisie en kosteneffectiviteit, maken het tot een essentieel onderdeel van de moderne productie.Bovendien kan het kiezen van de juiste SMT-productielijnindeling de efficiëntie en flexibiliteit van het productieproces verder verbeteren.Naarmate de technologie zich blijft ontwikkelen, zal het belang van SMT-lijnen in de elektronicaproductie alleen maar blijven groeien.
