Bij de moderne SMT-productie ontstaan de meeste kwaliteitsproblemen niet bij de plaatsing of reflow van componenten. Ze beginnen veel eerder: bij het printen van soldeerpasta. Fouten bij de inspectie van soldeerpasta zijn vaak de eerste zichtbare signalen dat een SMT-proces uit de hand loopt, zelfs als de stroomafwaartse processen nog steeds stabiel lijken.
Soldeerpasta-inspectie (SPI) speelt een unieke rol in SMT-lijnen omdat het de eerste volledig kwantitatieve kwaliteitspoort is. In tegenstelling tot AOI of functionele testen, waarbij defecten worden gedetecteerd nadat er al waarde aan het bord is toegevoegd, evalueert SPI of de basis van het assemblageproces correct is voordat componenten worden geplaatst. Wanneer defecten bij de inspectie van soldeerpasta worden genegeerd of verkeerd worden geïnterpreteerd, ervaren fabrikanten vaak een reeks stroomafwaartse problemen, zoals tombstones, onvoldoende soldeerverbindingen, soldeerbruggen en BGA-leemtes.
Bij de productie van zeer betrouwbare elektronica wordt SPI niet langer beschouwd als een eenvoudige inspectiestap. Fabrikanten in de automobiel-, industriële en EMS-industrie gebruiken steeds vaker defecten in de inspectie van soldeerpasta als leidende indicatoren voor de opbrengstprestaties, in plaats van te wachten op fouten bij AOI of functionele tests. Deze verschuiving weerspiegelt een bredere beweging in de richting van datagestuurde SMT-procescontrole.
Om volledig te begrijpen waarom inspectiefouten bij soldeerpasta optreden – en waarom ze zo kritiek zijn – is het essentieel om eerst te begrijpen hoe soldeerpasta-inspectiemachines werken in moderne SMT-productielijnen. Een duidelijk begrip van de SPI-principes, meetlogica en systeemintegratie helpt verklaren waarom veel defecten hun oorsprong vinden in de printfase en niet later in het proces.
Dit artikel concentreert zich op de meest voorkomende inspectiefouten bij soldeerpasta bij SMT, legt de grondoorzaken ervan uit en – het allerbelangrijkste – biedt praktische methoden om deze in echte productieomgevingen op te lossen.

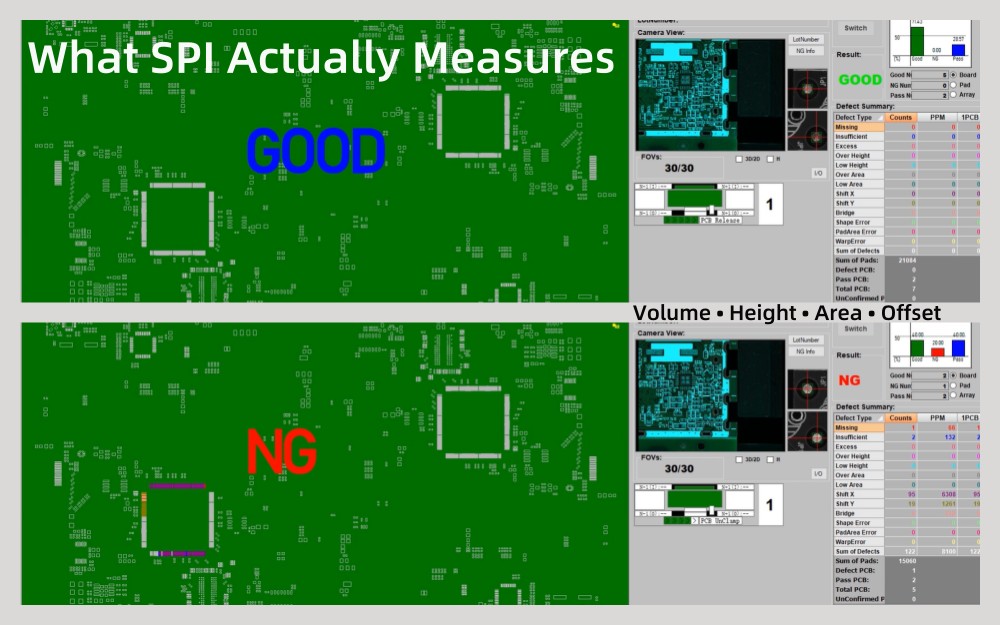

Defecten bij de inspectie van soldeerpasta verwijzen naar afwijkingen die zijn gedetecteerd tijdens SPI-metingen en die wijzen op een onjuiste afzetting van soldeerpasta op PCB-pads. Deze afwijkingen zijn niet beperkt tot duidelijke drukfouten. In de praktijk vallen veel SPI-defecten binnen de tolerantiegrenzen, maar vormen ze nog steeds een ernstig risico voor de opbrengst en betrouwbaarheid op de lange termijn.
Typische SPI-parameters zijn onder meer het soldeerpastavolume, de hoogte, het oppervlak, de offset en de vormconsistentie. Er kan een defect worden gemeld wanneer een van deze parameters afwijkt van de verwachte basislijn of abnormale variatie vertoont over meerdere boards. Belangrijk is dat SPI-defecten moeten worden gezien als procesindicatoren en niet als eenvoudige 'geslaagde' of 'mislukte' resultaten.
Een geleidelijke vermindering van het pastavolume tijdens een productierun kan bijvoorbeeld niet onmiddellijk een NG-alarm activeren. Het duidt echter vaak op verstopping van het stencil, degradatie van de soldeerpasta of onstabiele printparameters. Het behandelen van SPI als een statistisch en trendgebaseerd instrument is essentieel voor effectieve defectcontrole.
Het printproces van de soldeerpasta bepaalt de hoeveelheid en geometrie van het beschikbare soldeer voor elke verbinding. Zodra componenten zijn geplaatst en opnieuw worden vloeid, wordt het onmogelijk om soldeer toe te voegen waar het ontbreekt, of om soldeer te verwijderen waar het teveel is zonder nabewerking.
Als gevolg hiervan behoren SPI-defecten tot de eerste en meest nauwkeurige indicatoren van opbrengstverlies. Onvoldoende soldeerpasta leidt tot zwakke verbindingen of openingen, overmatige pasta verhoogt het risico op brugvorming, en een verkeerde uitlijning van de pasta veroorzaakt niet-natte of hoofd-in-kussendefecten, vooral bij fijne steek- en BGA-pakketten.
Vanuit zowel kwaliteits- als kostenperspectief is het corrigeren van problemen in de SPI-fase veel efficiënter dan het oplossen van defecten na reflow. Eén enkele SPI-gestuurde aanpassing kan tientallen stroomafwaartse defecten voorkomen.

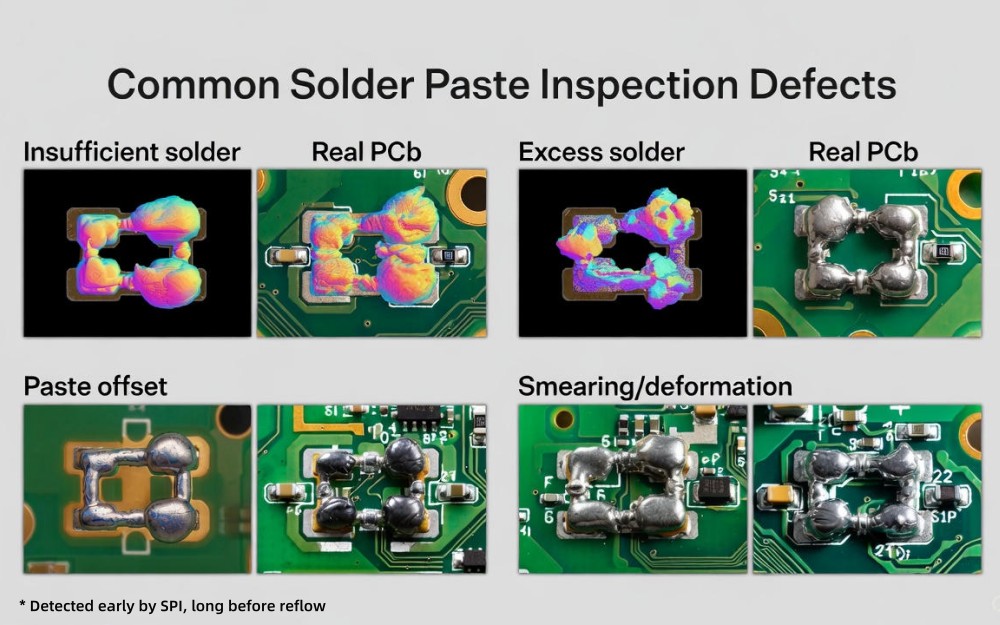

In dit gedeelte worden de meest voorkomende inspectiefouten bij soldeerpasta beschreven, waarbij de nadruk ligt op hoe ze in SPI-gegevens verschijnen, waarom ze voorkomen en welke risico's ze met zich meebrengen.
Onvoldoende soldeerpasta is een van de meest voorkomende en meest kritische SPI-defecten. In SPI-systemen verschijnt dit doorgaans als een laag volume, een kleinere hoogte of een onvolledige opening.
Veelvoorkomende oorzaken zijn onder meer een onjuiste stencildikte, verstopte of versleten openingen, onvoldoende rakeldruk en verminderde activiteit van de soldeerpasta. Omgevingsfactoren zoals een lage luchtvochtigheid of onjuiste opslagomstandigheden voor de pasta kunnen het probleem verder verergeren.
Vanuit een SPI-perspectief presenteert onvoldoende pasta zich vaak als een consistente neerwaartse trend in plaats van willekeurige mislukkingen. Als dit niet wordt gecorrigeerd, leidt dit direct tot open verbindingen, zwakke soldeerverbindingen en functionele testfouten.
Een teveel aan soldeerpasta lijkt misschien minder riskant dan een tekort aan soldeerpasta, maar leidt vaak tot ernstiger defecten. SPI identificeert overtollige pasta door middel van grotere volume- en hoogtemetingen, soms vergezeld van vervormde pastavormen.
Overtollige soldeerpasta wordt meestal veroorzaakt door te grote stencilopeningen, overmatige druk op de rakel of het inzakken van de pasta. In ontwerpen met hoge dichtheid kan zelfs een klein volumeoverschot het risico op soldeeroverbrugging tijdens reflow aanzienlijk vergroten.
Met SPI-gegevens kunnen ingenieurs onderscheid maken tussen gelokaliseerde overmaat veroorzaakt door het diafragmaontwerp en systemische overmaat veroorzaakt door printparameters – iets wat visuele inspectie alleen niet op betrouwbare wijze kan bereiken.
Soldeerpasta-offset treedt op wanneer pasta-afzettingen niet goed zijn uitgelijnd ten opzichte van PCB-pads. SPI-systemen detecteren dit defect via XY-offsetanalyse en metingen van zwaartepuntafwijkingen.
Typische oorzaken zijn onder meer een onnauwkeurige uitlijning van de printplaat, stencilverschuiving, onstabiele klemming of kromtrekken van de PCB. Bij toepassingen met fijne spoed en micro-BGA kunnen zelfs kleine afwijkingen resulteren in een ongelijkmatig inzakken van het soldeer of onvoldoende bevochtiging.
SPI is hier bijzonder waardevol omdat het echte verkeerde uitlijning kan onderscheiden van visuele illusies die acceptabel lijken voor operators op de werkvloer.
Smearing- en vormdeformatiedefecten worden vaak onderschat omdat ze niet altijd op volume gebaseerde alarmen activeren. SPI-systemen detecteren deze problemen door de geometrie van de pasta, de randdefinitie en de hoogteverdeling te analyseren.
Veelvoorkomende oorzaken zijn onder meer een onjuiste hoek van de rakel, een te hoge afdruksnelheid, slechte reologie van de pasta of vervuilde stencils. Deze defecten resulteren vaak in een inconsistente soldeerbevochtiging en een onvoorspelbare soldeerspreiding tijdens het terugvloeien.
Veel inspectiefouten bij soldeerpasta zijn moeilijk met het oog te beoordelen. Een afzetting kan visueel aanvaardbaar lijken, maar toch buiten de stabiele procesgrenzen vallen wanneer kwantitatief gemeten.
Dit is de reden waarom SPI-alarmen soms worden afgedaan als 'te gevoelig'. In werkelijkheid detecteert SPI defecten niet eerder omdat het strenger is; het detecteert ze eerder omdat het meet wat het menselijk oog niet kan. Het begrijpen van dit verschil is van cruciaal belang voor een effectieve SPI-adoptie.

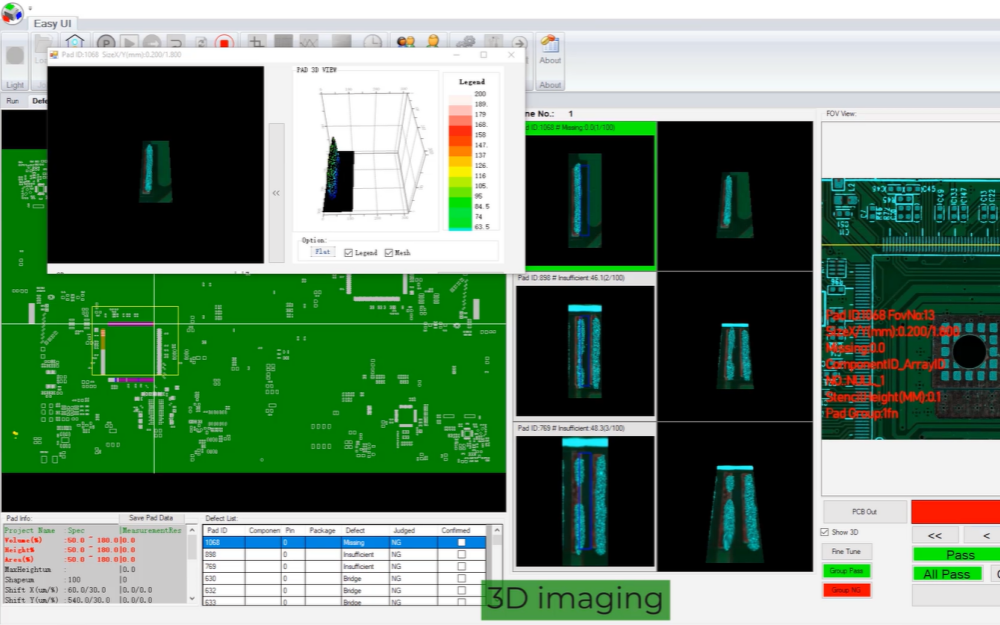

Het stencilontwerp heeft een directe en meetbare impact op de efficiëntie van de overdracht van soldeerpasta. De grootte van de opening, de vorm, de wandafwerking en de oppervlakteverhouding hebben allemaal invloed op hoe consistent de pasta vrijkomt.
Een slecht stencilontwerp resulteert vaak in systematische SPI-defecten, zoals een laag volume of een grote variatie tussen de pads. SPI-gegevens bieden objectieve feedback waarmee ingenieurs stencilontwerpen kunnen valideren voordat defecten zich in massaproductie verspreiden.
Eigenschappen van soldeerpasta, zoals viscositeit, metaalgehalte en fluxactiviteit, spelen een belangrijke rol bij de printprestaties. Een onjuiste opslagtemperatuur, onvoldoende opwarmtijd of een te lange open tijd leiden vaak tot SPI-defecten.
Materiaalgerelateerde problemen verschijnen bij SPI vaak als een grotere variatie in plaats van als plotselinge mislukkingen. Zonder SPI-trendanalyse worden deze problemen vaak ten onrechte gediagnosticeerd als apparatuurproblemen.
Belangrijke printparameters zijn onder meer de druk van de rakel, de printsnelheid, de scheidingssnelheid en de afbreekafstand. Elke parameter heeft een andere invloed op de pasta-afzetting.
SPI stelt ingenieurs in staat deze parameters te optimaliseren op basis van kwantitatieve gegevens in plaats van vallen en opstaan. Wanneer aanpassingen worden geleid door SPI-trends, daalt het aantal defecten aanzienlijk en verbetert de processtabiliteit.

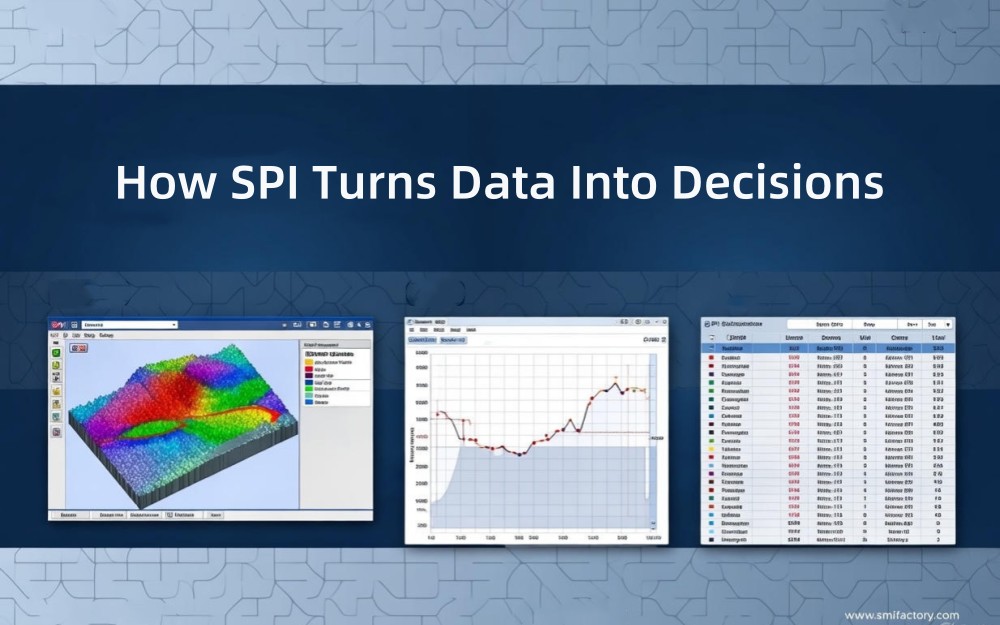

Moderne SPI-systemen gebruiken 3D-meettechnologie om het volume, de hoogte en het oppervlak van de soldeerpasta te evalueren. Volume is doorgaans de meest kritische maatstaf omdat het rechtstreeks correleert met de vorming van soldeerverbindingen.
Hoogte- en oppervlaktemetingen bieden extra inzicht in de pastaverdeling en vormconsistentie. Samen vormen deze statistieken een compleet beeld van de pastakwaliteit die niet kan worden bereikt via 2D-inspectie.
Niet elk SPI-alarm vertegenwoordigt een echt procesprobleem. Valse uitspraken zijn vaak het gevolg van een onjuiste basislijnopstelling, inconsistente referentieborden of tolerantie-instellingen die te agressief zijn voor de daadwerkelijke procesmogelijkheden.
Het begrijpen van het SPI-inspectieproces in SMT-lijnen is essentieel voor het onderscheiden van echte defecten van meetruis. Een gestructureerde SPI-opstelling – inclusief golden board-validatie, basislijndefinitie en op SPC gebaseerde trendmonitoring – zorgt ervoor dat SPI functioneert als een betrouwbaar procescontroletool in plaats van als een bron van onnodige alarmen.
Een veelgemaakte fout is dat SPI wordt beschouwd als een systeem voor het opsporen van fouten in plaats van als een mechanisme voor het opbouwen van basislijnen. Stabiele SMT-lijnen worden niet gedefinieerd door de afwezigheid van alarmen, maar door consistente gegevensdistributie en voorspelbaar procesgedrag.

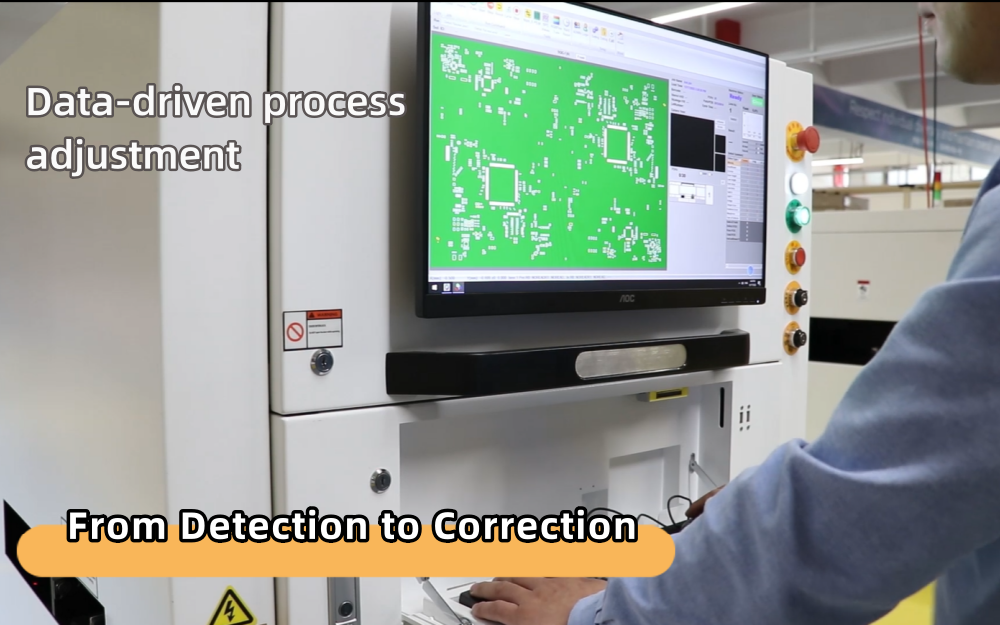

Het corrigeren van SPI-defecten begint met gecontroleerde, datagestuurde procesaanpassingen. Veranderingen in de rakeldruk, printsnelheid of scheidingsparameters moeten worden geleid door SPI-trends in plaats van op zichzelf staande alarmen.
Door stapsgewijze aanpassingen gevolgd door onmiddellijke SPI-verificatie kunnen ingenieurs verbeteringen bevestigen voordat defecten zich stroomafwaarts verspreiden.
Stabiliteit van apparatuur is essentieel voor nauwkeurige SPI-resultaten. De nauwkeurigheid van de printeruitlijning, de herhaalbaarheid van de stencilmontage en de SPI-kalibratie hebben allemaal invloed op de betrouwbaarheid van de inspectie.
Regelmatige kalibratie en preventief onderhoud zorgen ervoor dat SPI-gegevens de werkelijke procesomstandigheden weerspiegelen in plaats van dat de apparatuur afwijkt.
Preventieve strategieën omvatten routinematige stencilreiniging, gecontroleerde omgang met soldeerpasta en continue monitoring van SPI-trends. Wanneer SPI wordt geïntegreerd in de preventieve onderhoudsplanning, neemt het aantal herhalingen van defecten aanzienlijk af.
SPI-gegevens kunnen worden gecorreleerd met AOI- en röntgenresultaten om voorspellende kwaliteitsmodellen op te stellen. Een consistent laag pastavolume op BGA-pads correleert bijvoorbeeld vaak met urinelozings- of hoofd-in-kussendefecten die worden gedetecteerd na reflow.
Bij geavanceerde SMT-lijnen wordt SPI-feedback gebruikt om corrigerende maatregelen of preventief onderhoud te activeren voordat er stroomafwaarts defecten optreden. Deze gesloten-lusbenadering transformeert SPI van een passieve inspectietool in een actief procescontrolesysteem.
In meerdere SMT-productieomgevingen hebben fabrikanten meetbare opbrengstverbeteringen bereikt door hun SPI-strategie te herstructureren. Door het optimaliseren van de SPI-plaatsing, het verfijnen van parameters en het trainen van operators om gegevens correct te interpreteren, werden de defectpercentages verlaagd zonder de inspectietijd te verlengen.
Deze gevallen laten zien dat de effectiviteit van SPI meer afhangt van systeemintegratie en procesinzicht dan van individuele machinespecificaties.
De locatie van SPI binnen de SMT-lijn bepaalt welke defecten vroegtijdig kunnen worden gedetecteerd en efficiënt kunnen worden gecorrigeerd. Een juiste SPI-plaatsing minimaliseert nabewerking en verbetert de algehele processtabiliteit.
High-mix, low-volume productie vereist flexibele SPI-programmering, terwijl hoogvolume- en automotive-lijnen prioriteit geven aan stabiliteit en dataconsistentie. Het selecteren van SPI-mogelijkheden op basis van productievereisten is essentieel voor succes op de lange termijn.
Het beheersen van inspectiefouten bij soldeerpasta gaat niet over het toevoegen van meer inspectiestappen; het gaat over het ontwerpen van de SMT-lijn zodat defecten worden voorkomen, vroegtijdig worden gedetecteerd en systematisch worden gecorrigeerd.
ICT benadert SPI vanuit het perspectief van een volledige SMT-lijn, in plaats van het als een op zichzelf staande machine te behandelen. Tijdens de SMT-lijnplanning evalueert ICT het producttype, de componentdichtheid, het productievolume en de kwaliteitsdoelstellingen om te bepalen hoe SPI moet interageren met printers, plaatsingsmachines en stroomafwaartse inspectiesystemen.
Naast de selectie van apparatuur ondersteunt ICT klanten met procesconfiguratie, SPI-parameterdefinitie en training van operators. Dit zorgt ervoor dat SPI-gegevens correct worden geïnterpreteerd en gebruikt voor procesoptimalisatie in plaats van onnodige valse oproepen te genereren.
Door fabrikanten te helpen SPI te beschouwen als een besluitvormingsinstrument in plaats van als een eenvoudig inspectiepoortje, stelt ICT klanten in staat soldeerpasta-inspectiedefecten om te zetten in bruikbare inzichten die de algehele stabiliteit van de SMT-lijn verbeteren.
Fouten bij de inspectie van soldeerpasta zijn niet louter inspectieresultaten; het zijn vroege waarschuwingen voor procesinstabiliteit. Wanneer SPI op de juiste manier wordt begrepen en beheerd, wordt het een van de krachtigste hulpmiddelen voor het verbeteren van de opbrengst en betrouwbaarheid bij de SMT-productie.
Door zich te concentreren op de hoofdoorzaken, gebruik te maken van SPI-feedback en inspectie te integreren in een gesloten kwaliteitsstrategie, kunnen fabrikanten overstappen van reactieve defectcorrectie naar proactieve procescontrole. Voor fabrikanten die op zoek zijn naar stabiele en schaalbare SMT-productie, is het beheersen van soldeerpasta-inspectiefouten een van de meest effectieve uitgangspunten.
1. Wat is het meest voorkomende defect bij de inspectie van soldeerpasta?
Onvoldoende soldeerpasta is het meest voorkomende SPI-defect en een belangrijke oorzaak van open soldeerverbindingen.
2. Kan SPI soldeerfouten volledig elimineren?
SPI kan op zichzelf geen defecten elimineren, maar vermindert het aantal defecten aanzienlijk wanneer het wordt gebruikt als onderdeel van een gesloten proces.
3. Hoe vaak moeten SPI-parameters worden beoordeeld?
SPI-parameters moeten worden herzien wanneer materialen, ontwerpen of omgevingscondities veranderen.
4. Is SPI noodzakelijk voor SMT-productie in kleine volumes?
Ja. Zelfs bij de productie van kleine volumes biedt SPI waardevol inzicht in de processtabiliteit en helpt het kostbaar nabewerking te voorkomen.
