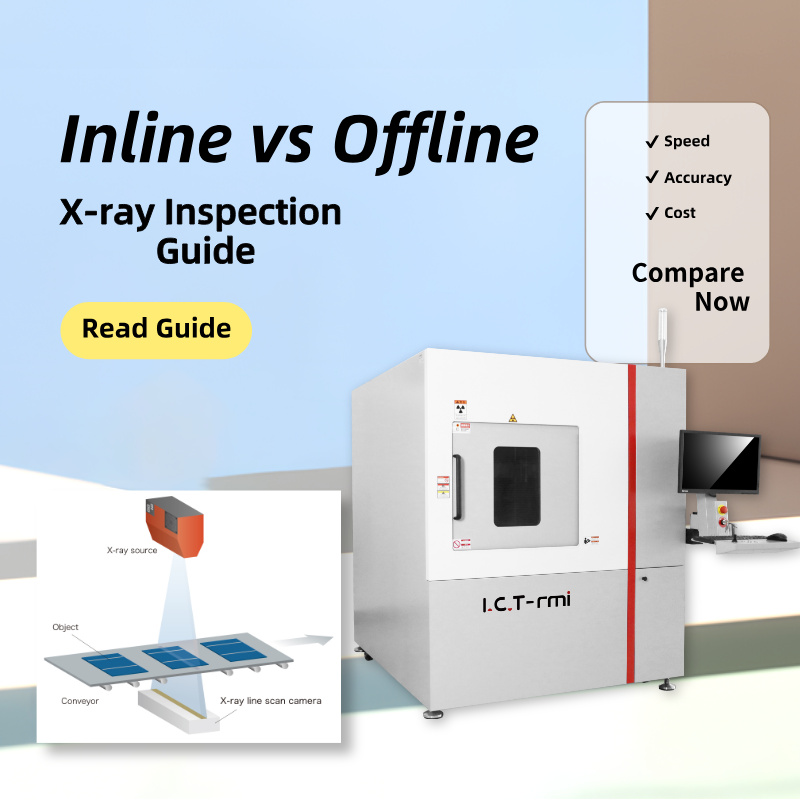

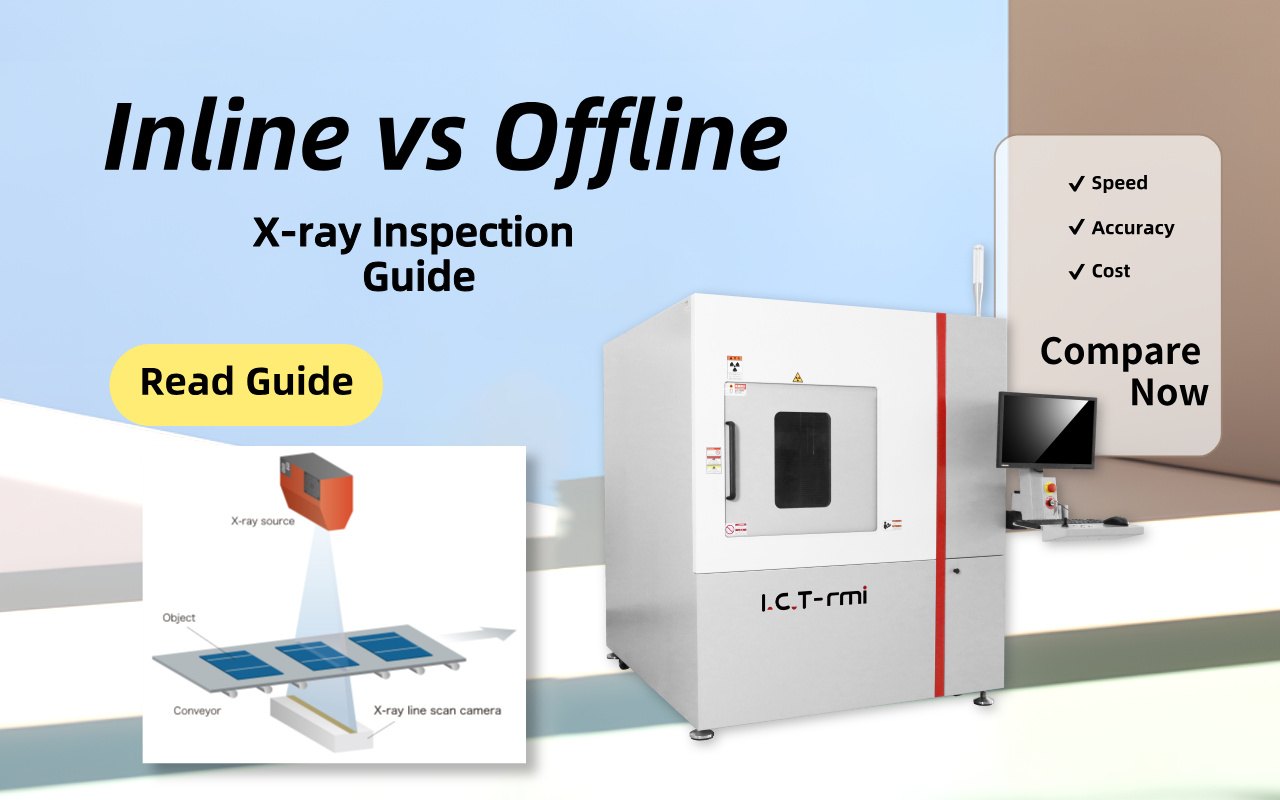

Veel PCBA-fabrikanten investeren met de juiste intentie in röntgeninspectie – het verbeteren van de kwaliteit en het verminderen van ontsnappingen – maar worden toch geconfronteerd met onverwachte knelpunten, stijgende inspectiekosten of vertraagde feedback wanneer er defecten optreden.
In de meeste gevallen is het probleem niet de röntgentechnologie zelf, maar het kiezen van de verkeerde inspectiestrategie. Begrijpen hoe röntgeninspectie werkt bij de PCBA-productie is vaak het ontbrekende stukje wanneer deze problemen zich voor het eerst voordoen.
Inline en offline röntgensystemen dienen zeer verschillende doeleinden. De ene is ontworpen om met de snelheid van uw productielijn mee te bewegen, terwijl de andere prioriteit geeft aan flexibiliteit, resolutie en diepgaande analyse. Wanneer het systeemtype niet overeenkomt met uw productievolume, productmix of kwaliteitseisen, kan het resultaat een langzamere doorvoer, hogere herbewerkingskosten of gemiste defecten zijn die pas optreden nadat producten het veld bereiken.
Als u SMT-lijnen met een hoog volume gebruikt, kan een offline röntgenfoto snel een knelpunt worden. Als u complexe printplaten met een laag volume produceert, kan een inline-systeem onderbenut en onnodig duur zijn. In beide gevallen tast de verkeerde keuze stilletjes uw rendement op uw investering aan - vaak omdat defecten die AOI niet kan zien, maar röntgenfoto's wel, niet in het juiste stadium worden vastgelegd.

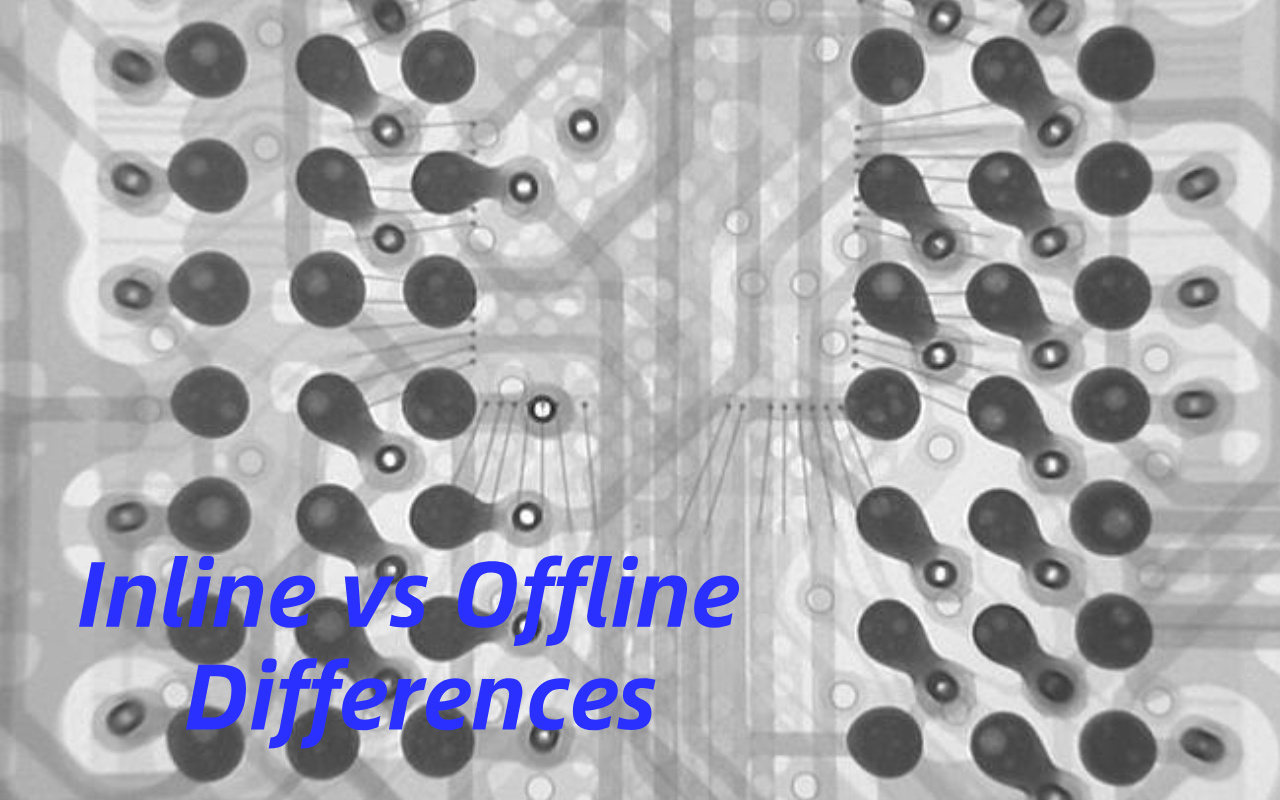

Veel fabrieken investeren in röntgeninspectie in de verwachting van een betere kwaliteitscontrole, maar ontdekken dat de productie-efficiëntie na installatie afneemt. Dit gebeurt vaak wanneer een inline röntgenfoto op een lijn wordt geplaatst die geen stabiele takttijd of consistente productstroom heeft.
Borden beginnen in de rij te staan voor de röntgenfoto, operators komen handmatig tussenbeide en het systeem wordt eerder een knelpunt dan een beveiliging. Na verloop van tijd beginnen productieplanners de inspectiestap te omzeilen om de zendingen op schema te houden. Op dat moment bestaat het röntgensysteem al op de lijn, maar wordt de werkelijke waarde ervan niet langer gerealiseerd.
Verschillende producten brengen zeer verschillende inspectierisico's met zich mee, maar toch passen veel fabrieken één enkele inspectieaanpak toe op alle platen. Borden met een hoge dichtheid met BGA's en componenten aan de onderkant vereisen een gedetailleerde analyse van lege ruimten en verbindingen, terwijl eenvoudigere borden mogelijk alleen basiscontroles nodig hebben.
Wanneer een offline systeem wordt gebruikt waarbij realtime feedback nodig is, worden defecten vaak te laat ontdekt, nadat er al tientallen of honderden borden zijn geproduceerd. Aan de andere kant kan het afdwingen van volledige inline-inspectie van complexe producten met een laag volume de inspectieparameters te eenvoudig maken en kritische defecten verbergen. De mismatch vergroot stilletjes het kwaliteitsrisico zonder direct zichtbaar te zijn.
Het toevoegen van meer inspectiestappen verbetert niet automatisch de kwaliteit als die stappen slecht geplaatst zijn of verkeerd worden gebruikt. Inspectiesystemen kosten tijd, vloeroppervlak en technische aandacht, die allemaal meetbare waarde moeten opleveren.
Wanneer inline-röntgenstraling wordt gebruikt waarbij monstername voldoende zou zijn, kunnen technici zonder duidelijke actie in de gegevens verdrinken. Wanneer offline röntgenstraling te veel wordt gebruikt voor routinecontroles, wordt waardevolle technische tijd verspild aan borden met een laag risico. Bij effectieve inspectie gaat het om het beheersen van het proces, niet om het in gelijke mate inspecteren van alles.

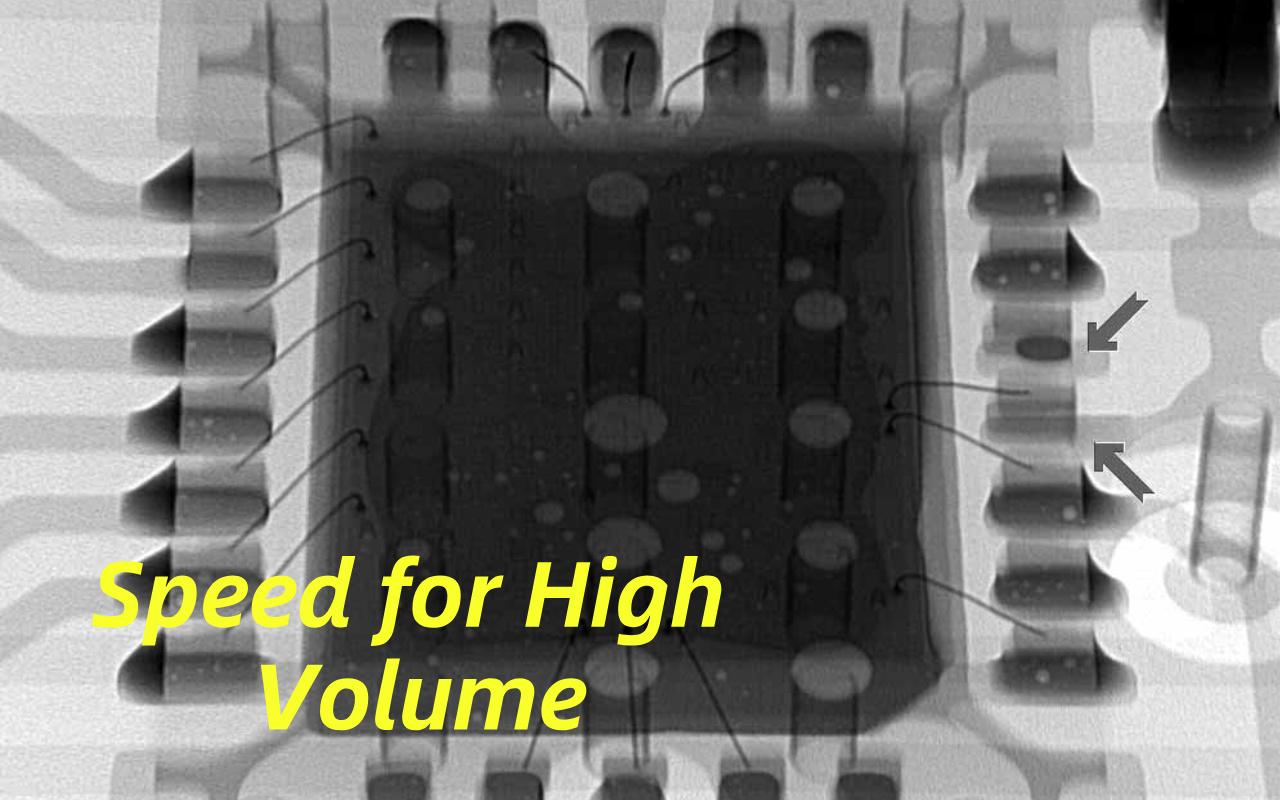

Inline röntgensystemen zijn fysiek en logisch geïntegreerd in de SMT-productiestroom, doorgaans gepositioneerd na reflow. PCB's bewegen automatisch door het systeem op transportbanden, zonder dat er handmatige handelingen nodig zijn. Inspectieprogramma's zijn ontworpen om de lijnsnelheid te evenaren, waarbij consistentie en herhaalbaarheid vaak prioriteit krijgen boven maximale beelddetails.
Doordat het systeem continu werkt, worden inspectieresultaten realtime gegenereerd en kunnen deze worden gekoppeld aan productiegegevens. Hierdoor wordt inline röntgen een onderdeel van het productieproces in plaats van een afzonderlijk kwaliteitscontrolepunt.
Offline röntgensystemen functioneren onafhankelijk van de productielijn en zijn afhankelijk van het handmatig laden en lossen van karton. Operators of ingenieurs beslissen welke borden ze moeten inspecteren, hoe lang ze moeten inspecteren en welke functies ze in detail moeten analyseren.
Deze flexibiliteit maakt diepere inspecties mogelijk, inclusief schuine weergaven, meerdere vergrotingsniveaus en langere analysetijd per verbinding. Offlinesystemen worden vaak gebruikt voor bemonstering, probleemoplossing en technische validatie. Ze fungeren eerder als een analytisch instrument dan als een doorvoergestuurde inspectiepoort.
Het meest voor de hand liggende verschil tussen inline en offline röntgenstraling is de inspectiesnelheid. Inlinesystemen zijn geoptimaliseerd om elk bord snel en consistent te inspecteren, terwijl offlinesystemen snelheid inruilen voor detail. De automatiseringsniveaus verschillen ook aanzienlijk, waarbij inline-systemen minimale betrokkenheid van de operator vereisen en offline-systemen sterk afhankelijk zijn van ervaren gebruikers.
Wat de workflow betreft ondersteunt inline-inspectie continue productiecontrole, terwijl offline-inspectie besluitvorming en analyse van de hoofdoorzaken ondersteunt. Deze verschillen zijn rechtstreeks van invloed op de manier waarop elk systeem in een fabriek moet worden ingezet.

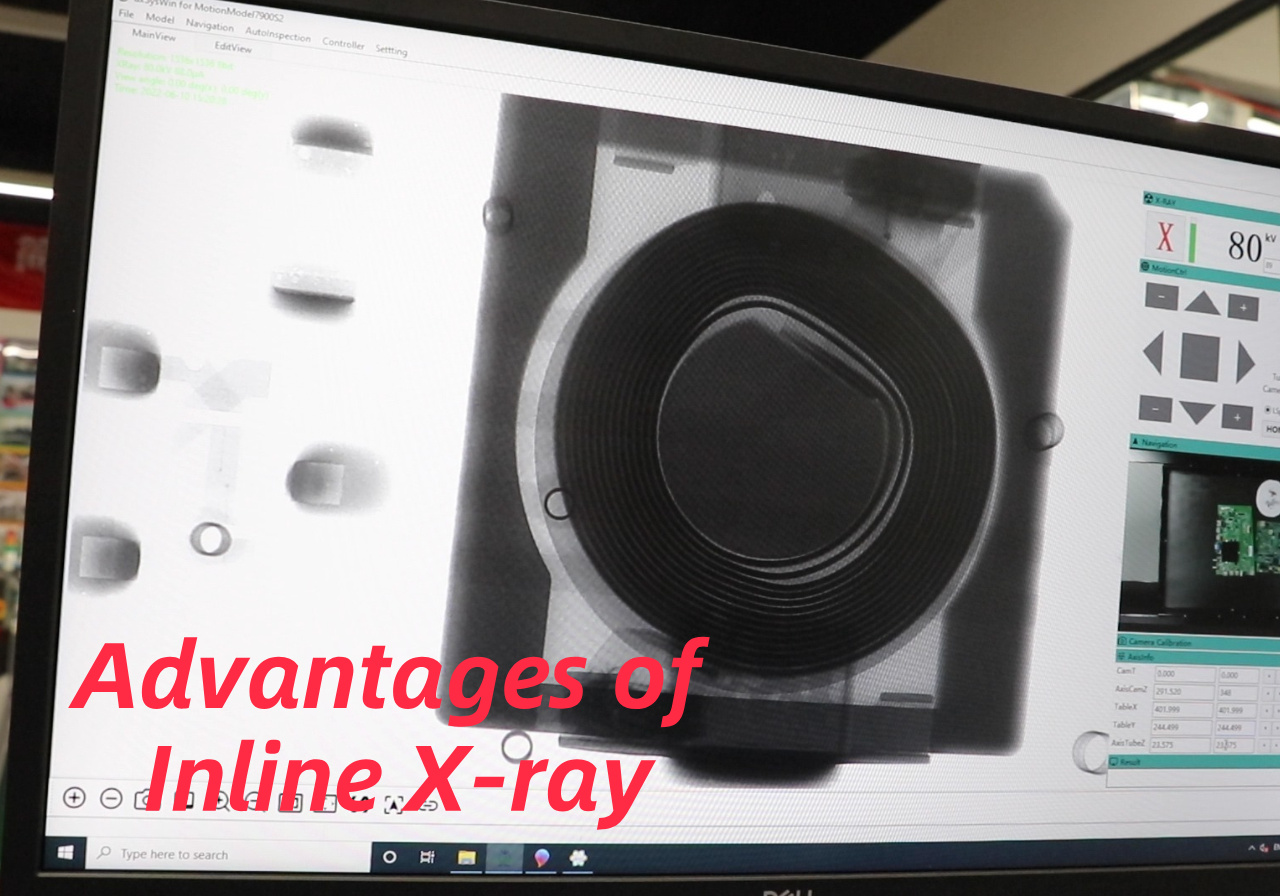

Dankzij inline röntgeninspectie kunnen fabrieken een hoge output handhaven zonder dat dit ten koste gaat van de inspectiedekking. Omdat de platen automatisch worden geïnspecteerd terwijl ze door de lijn gaan, is het niet nodig de productie stop te zetten of de platen om te leiden voor handmatige verwerking.
Dit is vooral belangrijk in omgevingen met grote volumes, waar zelfs korte vertragingen de leveringsschema's kunnen verstoren. Inline-inspectie zorgt ervoor dat de kwaliteitscontrole gelijke tred houdt met de productie in plaats van ermee te concurreren. Voor veel massaproductielijnen rechtvaardigt deze mogelijkheid alleen al de investering.
Een van de sterkste voordelen van inline röntgenstraling is de snelheid waarmee defecten worden gedetecteerd en gerapporteerd. Problemen zoals overmatige holtes, soldeerbruggen onder componenten of ontbrekend soldeer kunnen binnen enkele minuten na het optreden worden geïdentificeerd.
Hierdoor kunnen procesingenieurs snel reageren door de print-, plaatsings- of reflow-parameters aan te passen. Vroege detectie voorkomt de verspreiding van defecten over grote batches. Na verloop van tijd stabiliseert deze realtime feedback het hele SMT-proces aanzienlijk.
Inline röntgensystemen zijn ontworpen om te communiceren met andere geautomatiseerde apparatuur op de lijn. Inspectiegegevens kunnen worden gekoppeld aan printer-, mounter- of reflow-informatie om procestrends te identificeren. Dit ondersteunt statistische procescontrole en rendementsverbetering op de lange termijn.
Wanneer op de juiste manier geïntegreerd, wordt inline röntgen een onderdeel van een gesloten kwaliteitssysteem in plaats van een op zichzelf staande controleur. Het resultaat is een productielijn die niet alleen defecten detecteert, maar actief werkt om deze te voorkomen.

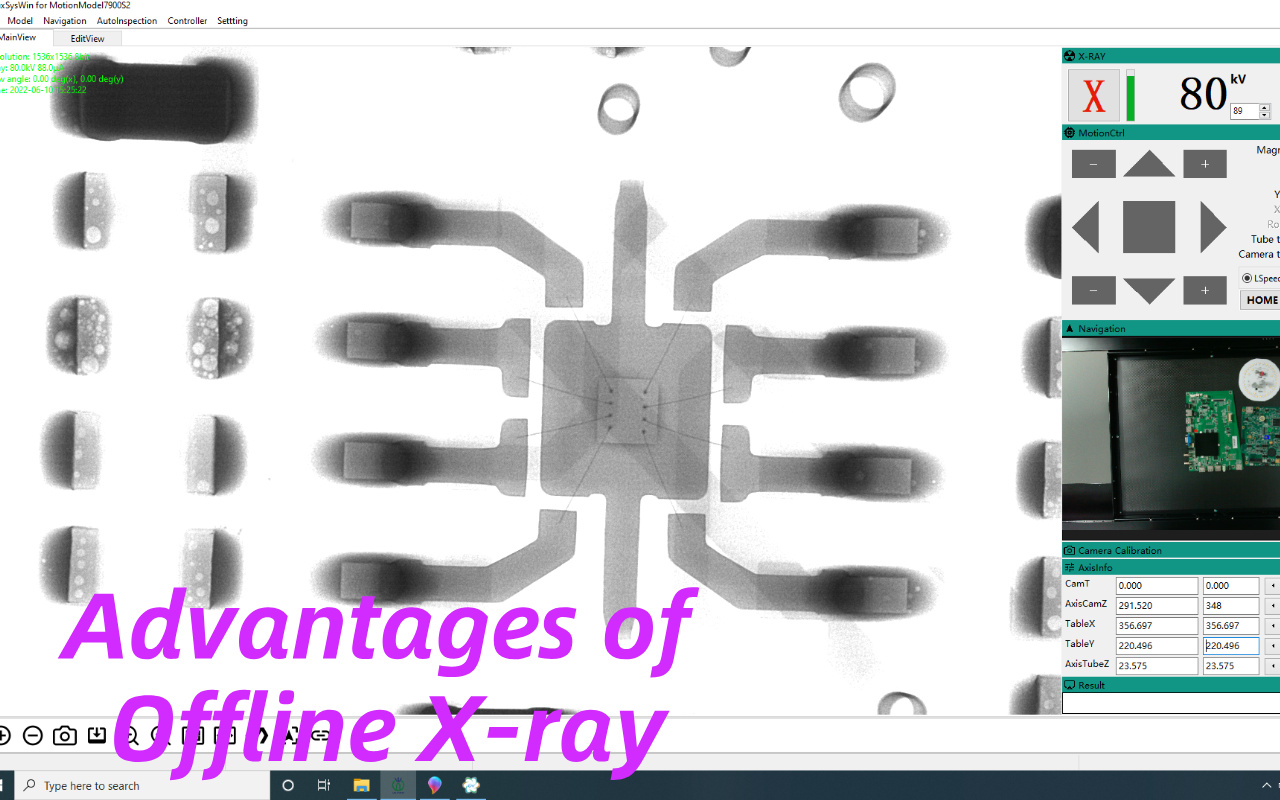

Met offline röntgensystemen kunnen operators meer tijd besteden aan elk inspectiedoel, wat zich direct vertaalt in een hogere beeldhelderheid en meer inspectiehoeken. Ingenieurs kunnen inzoomen op individuele soldeerverbindingen, weergaven roteren en complexe structuren laag voor laag inspecteren.
Dit detailniveau is vooral waardevol bij het analyseren van BGA-leemtes, hoofd-in-kussendefecten of gedeeltelijke niet-bevochtiging die moeilijk te classificeren zijn bij een snelle inline-scan. Offline inspectie ondersteunt een dieper inzicht, niet alleen de bevestiging van defecten. Voor kwaliteitsingenieurs maakt deze diepgang vaak het verschil tussen raden en weten.
Offline X-ray blinkt uit in omgevingen waar producten regelmatig veranderen of waar technische analyse vereist is.
Het wordt vaak gebruikt voor:
Nieuwe productintroductie (NPI)
Procesvalidatie
Storingsanalyse en onderzoek naar de oorzaak
Omdat offline röntgenstraling gescheiden is van de hoofd-SMT-lijn , heeft dit geen directe invloed op de lijnsnelheid of uptime. Platen worden na productie geselecteerd voor inspectie, waardoor het introduceren van nieuwe knelpunten wordt vermeden. Dit maakt het eenvoudiger om offline systemen in bestaande fabrieken te introduceren zonder dat u de transportbanden of lijnindeling opnieuw hoeft te configureren.
Voor faciliteiten met een beperkt vloeroppervlak of onstabiele productieschema's vermindert deze scheiding het operationele risico. Het inspectieproces blijft gecontroleerd zonder de dagelijkse output te verstoren.

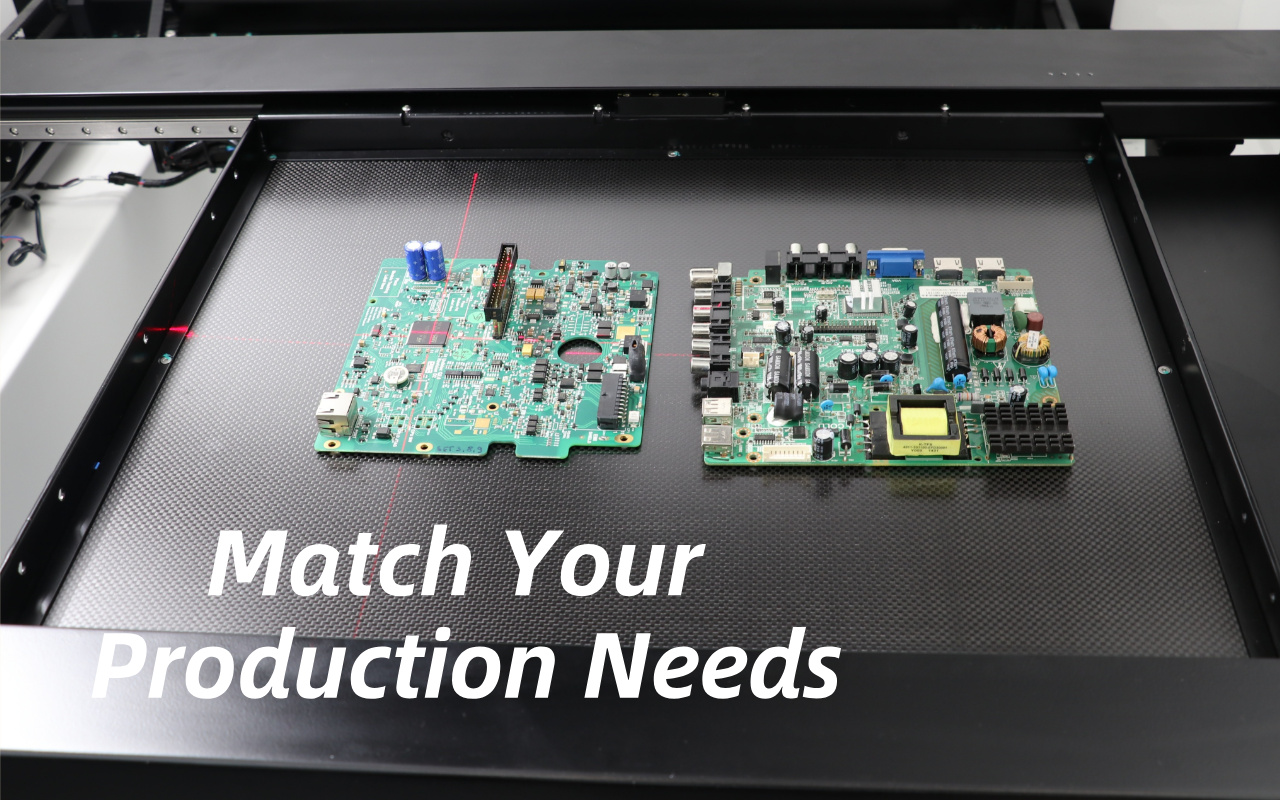

Hoewel inline röntgenstraling snelheid en automatisering biedt, kan het een knelpunt worden als het niet goed wordt afgestemd op de lijncapaciteit. Als de inspectietijd per bord de takttijd van de lijn overschrijdt, ontstaan er wachtrijen die de productiestroom verstoren. Vooral complexe platen met meerdere inspectiepunten zijn gevoelig voor dit probleem.
In sommige gevallen beperken ingenieurs de inspectiediepte om de snelheid te behouden, wat de detectie van defecten in gevaar brengt. Zonder zorgvuldige planning kan inline-inspectie onbedoeld kwaliteit inruilen voor doorvoer.
Offline röntgeninspectie geeft geen directe feedback aan de productielijn. Tegen de tijd dat er defecten worden ontdekt, zijn er mogelijk al tientallen of zelfs honderden planken voltooid. Deze vertraging vergroot het herwerkvolume en maakt het analyseren van de hoofdoorzaak moeilijker.
Procesproblemen blijven langer verborgen, waardoor fouten zich kunnen herhalen. Offline inspectie werkt het beste als de frequentie van defecten laag is en de productievolumes beheersbaar zijn.
Zowel inline als offline systemen vereisen investeringen die verder gaan dan de machine zelf. Inline-systemen vergen vaak extra transportruimte en integratie-inspanningen, terwijl offline-systemen sterk afhankelijk zijn van ervaren operators. Training, programmering en gegevensinterpretatie dragen allemaal bij aan de kosten op de lange termijn.
Fabrieken moeten niet alleen rekening houden met de aankoopprijs, maar ook met de operationele overhead. Het negeren van deze factoren leidt vaak tot onderbenutte apparatuur.

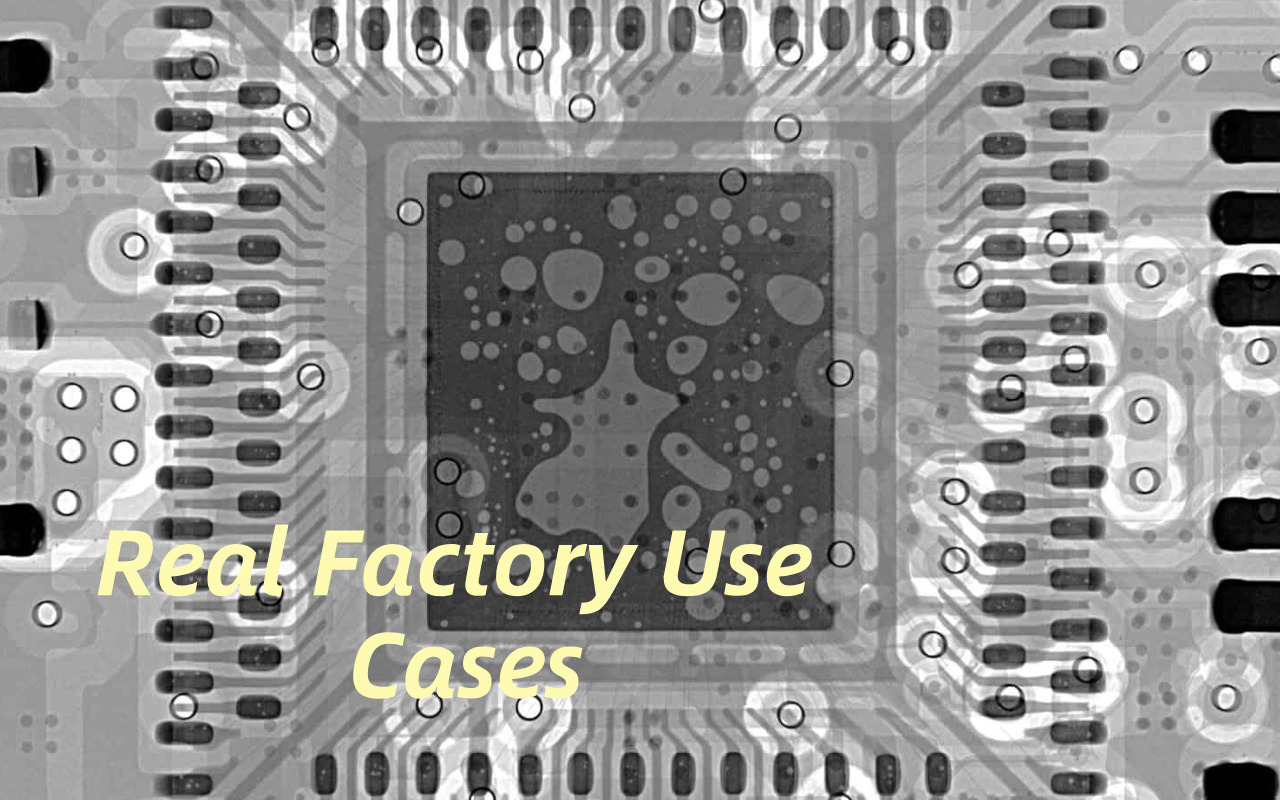

Het productievolume is een van de belangrijkste factoren bij de keuze tussen inline en offline röntgenstraling. Stabiele productie in grote volumes bevordert inline-inspectie vanwege de snelheid en automatisering. Producten met een laag volume of vaak wisselende producten profiteren meer van offline flexibiliteit.
High-mix lijnen hebben vaak moeite om inline programmeerinspanningen voor elk product te rechtvaardigen. Door de inspectiestrategie af te stemmen op de daadwerkelijke productierealiteit wordt verspilling van middelen voorkomen.
Niet alle defecten vereisen dezelfde inspectieaanpak. Als u zich vooral zorgen maakt over de beheersing van het ongeldigheidspercentage bij in massa geproduceerde BGA's, biedt inline röntgenstraling een snelle en consistente monitoring. Als u een gedetailleerde analyse van periodieke of complexe storingen nodig heeft, zijn offline systemen effectiever.
Het begrijpen van uw dominante defectmodi is van cruciaal belang. Inspectie moet zich richten op risico's en niet blindelings opereren.
Inline-systemen vereisen doorgaans hogere investeringen vooraf en fysieke integratie in de lijn. Offline systemen bieden lagere toegangsdrempels en kunnen geleidelijk worden uitgebreid. Toekomstige groei moet echter vanaf het begin in ogenschouw worden genomen.
Een fabriek die aanzienlijke volumestijgingen plant, kan een strategie die uitsluitend offline is, snel ontgroeien. Als u kiest met schaalbaarheid op de lange termijn in gedachten, vermijdt u dure herinvestering.

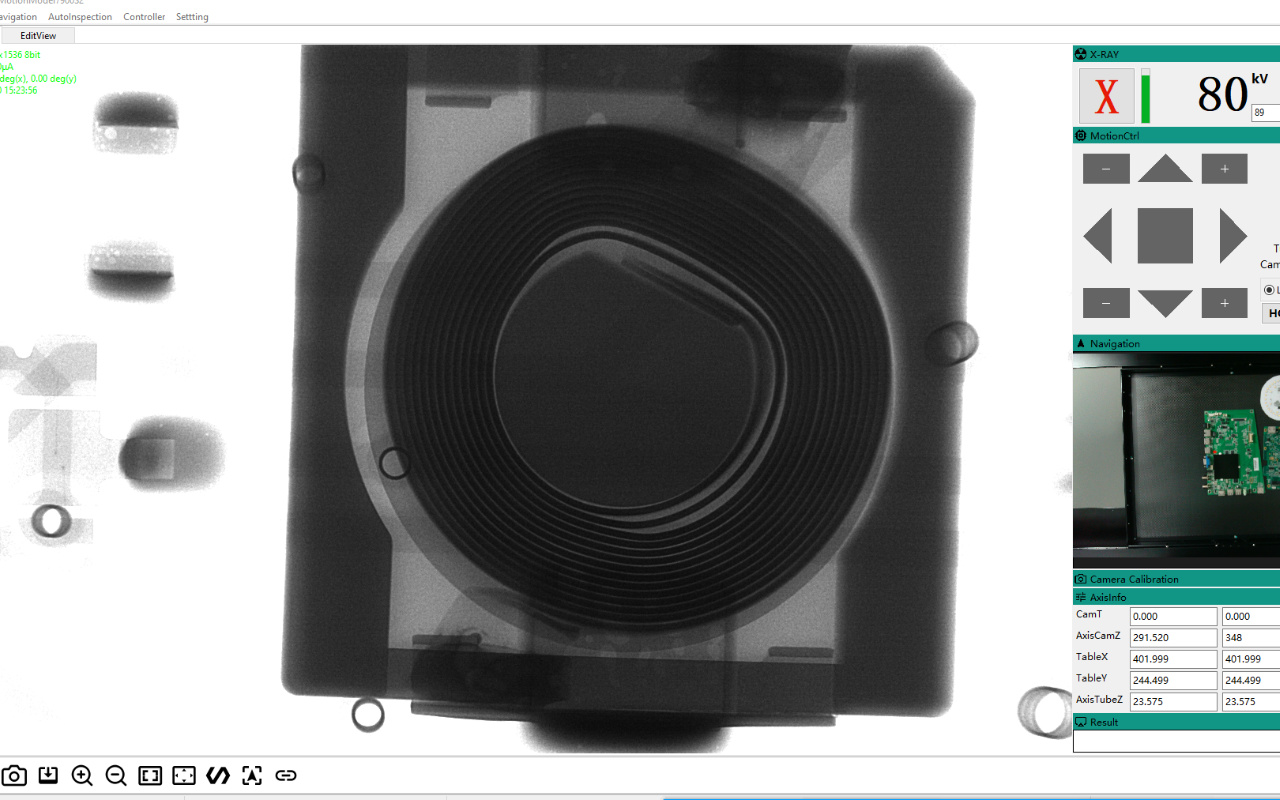

Bij de productie van grote hoeveelheden auto's is inline röntgeninspectie vaak essentieel. Continue monitoring zorgt ervoor dat de kwaliteit van de soldeerverbindingen stabiel blijft over duizenden platen per ploegendienst. Realtime feedback maakt snelle correctie mogelijk voordat defecten de klant bereiken.
Inline-inspectie wordt onderdeel van de ruggengraat van kwaliteitsborging. In deze omgeving is offline inspectie alleen onvoldoende.
Fabrikanten van medische elektronica geven vaak prioriteit aan traceerbaarheid en diepgaande defectanalyse boven ruwe doorvoer. Met offline röntgenstraling kunnen ingenieurs kritische borden in detail inspecteren en de resultaten documenteren om aan de voorschriften te voldoen.
Bemonsteringsstrategieën worden zorgvuldig gepland in plaats van volledig geautomatiseerd. Deze aanpak combineert inspectiediepte met productieflexibiliteit. Inline-inspectie kan later nog worden toegevoegd naarmate het volume groeit.
Veel fabrieken kiezen uiteindelijk voor een hybride aanpak waarbij inline en offline röntgenstraling worden gecombineerd. Inline-systemen verzorgen de routinematige productiemonitoring, terwijl offline-systemen storingsanalyses en technisch onderzoek ondersteunen.
Deze taakverdeling maximaliseert de inspectie-efficiëntie en kennisdiepte. Hybride strategieën verminderen ook de druk op elk afzonderlijk systeem. Voor groeiende fabrieken biedt deze aanpak het beste langetermijnevenwicht.
Inline X-ray ondersteunt snelheid, automatisering en realtime controle
Offline röntgenstraling biedt flexibiliteit, resolutie en analytische diepgang
De juiste keuze hangt af van volume, productmix en kwaliteitsrisico
Hybride strategieën leveren vaak het beste langetermijnevenwicht op
Ja. Veel fabrieken gebruiken inline-inspectie voor productiemonitoring en offlinesystemen voor diepgaandere analyses en probleemoplossing.
3D-inspectie verbetert de detectie van defecten in beide configuraties, maar de vereisten voor inspectietijd en gegevensverwerking moeten zorgvuldig worden overwogen.
Inline-systemen vereisen een strakker uptime-beheer, terwijl offline-systemen meer flexibiliteit bieden bij het plannen van onderhoud.
Offline inspectie kan voldoen aan de nalevingsbehoeften wanneer inspectieplannen en bemonsteringsstrategieën goed zijn gedefinieerd.
Bij de ROI moet niet alleen rekening worden gehouden met de apparatuurkosten, maar ook met arbeidsbesparingen, het verminderen van defecten, het vermijden van herbewerking en de productie-efficiëntie.
