De meeste BGA-leegteproblemen worden niet gevonden waar ze ontstaan.
Ze worden veel later gevonden – nadat producten zijn verzonden, gestresseerd en geretourneerd zonder duidelijke uitleg.
Fabrieken zeggen vaak dat ze 'leegtes inspecteren'. Wat ze eigenlijk bedoelen is dat ze het bewijsmateriaal achteraf vastleggen . De leegte is er al. Het proces waardoor het ontstaan is, is al verder gegaan.
Om te begrijpen waarom holtes steeds terugkomen, moeten ingenieurs voorbij het inspectieresultaat kijken en het mechanisme erachter onderzoeken. Dit vereist niet alleen inzicht in wat het röntgenbeeld laat zien, maar ook hoe röntgeninspectie in de elektronica werkt en hoe de gegevens ervan kunnen worden gebruikt als feedback in plaats van als oordeel.
Wanneer röntgeninspectie wordt behandeld als een feedbackinstrument in plaats van als een 'pass/fail'-poort, wordt het mogelijk om de holtevorming terug te traceren naar de bron en te voorkomen dat hetzelfde defect zich opnieuw voordoet.
BGA-leegten zijn juist gevaarlijk omdat ze zich in eerste instantie beleefd gedragen.
Ze veroorzaken geen kortsluiting, breken geen signalen en kondigen zichzelf niet aan tijdens functionele tests.
Het bord wordt ingeschakeld. De cijfers zien er normaal uit. Iedereen gaat verder.
Wat de leegte in plaats daarvan doet, is wachten.
Het zit in de soldeerverbinding, waardoor het contactoppervlak wordt verminderd en de spanning wordt geconcentreerd, terwijl het product in het echte leven terechtkomt: hitte, belasting, trillingen en tijd.
Tegen de tijd dat het gewricht begint te falen, is het proces waardoor het ontstaan is al lang voorbij en is het bewijsmateriaal begraven.
Deze vertraging is geen natuurkundig toeval.
Het is de reden dat leegtes uit fabrieken ontsnappen en terugkeren als betrouwbaarheidsproblemen.
Een holte verzwakt een soldeerverbinding niet gelijkmatig.
Het creëert een onbalans – thermisch, mechanisch en uiteindelijk structureel.
Warmte heeft moeite om te ontsnappen via een verbinding met interne holtes.
De spanning hoopt zich op aan de randen van de holte in plaats van zich op natuurlijke wijze door het soldeer te verspreiden.
Bij thermische cycli worden deze spanningspunten de oorsprong van scheuren.
De mislukking is zelden dramatisch.
Het komt voor als intermitterend gedrag, temperatuurgevoelige fouten of vermoeidheid in het vroege leven die geen eenvoudige verklaring biedt.
Dit is de reden waarom fouten in verband met lege ruimtes vaak ten onrechte worden gediagnosticeerd als problemen met de kwaliteit van de componenten in plaats van als procesproblemen.
Een holte verzwakt een soldeerverbinding niet gelijkmatig.
Het creëert een onbalans – thermisch, mechanisch en uiteindelijk structureel.
Warmte heeft moeite om te ontsnappen via een verbinding met interne holtes.
De spanning hoopt zich op aan de randen van de holte in plaats van zich op natuurlijke wijze door het soldeer te verspreiden.
Bij thermische cycli worden deze spanningspunten de oorsprong van scheuren.
De mislukking is zelden dramatisch.
Het komt voor als intermitterend gedrag, temperatuurgevoelige fouten of vermoeidheid in het vroege leven die geen eenvoudige verklaring biedt.
Dit is de reden waarom fouten in verband met lege ruimtes vaak ten onrechte worden gediagnosticeerd als problemen met de kwaliteit van de componenten in plaats van als procesproblemen.
Elektrisch testen kan alleen bevestigen dat een circuit is aangesloten, niet of de soldeerverbinding langdurige stress zal overleven.
AOI heeft te maken met een meer fundamentele beperking: het kan eenvoudigweg niet in pakketten met een onderste einde kijken.
Dit is de reden waarom veel kritieke BGA-gerelateerde defecten onzichtbaar blijven voor optische inspectie alleen, zoals duidelijk uitgelegd in X-ray versus AOI: welke defecten zijn onzichtbaar voor optische inspectie.
Als gevolg hiervan worden fouten in verband met lege ruimtes vaak ten onrechte gediagnosticeerd als problemen met de kwaliteit van componenten in plaats van als procesgerelateerde problemen.

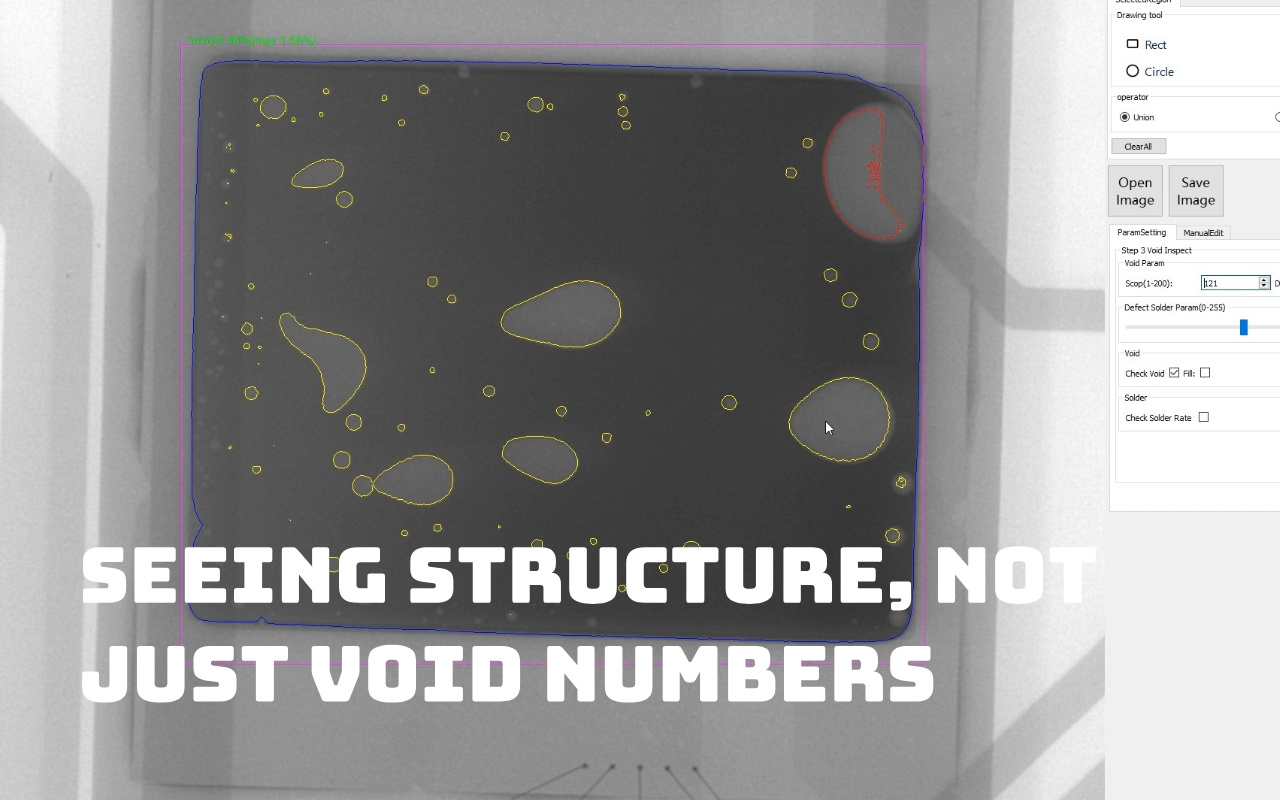

De meeste discussies over leegtes beginnen en eindigen met een percentage.
Dit is handig, meetbaar en vaak misleidend.
Twee soldeerverbindingen kunnen hetzelfde percentage lege ruimtes delen en zich in het veld totaal verschillend gedragen.
Een leegte in het midden onder de bal hindert de warmtestroom veel meer dan een aantal kleinere holten aan de randen.
Distributie vertelt een verhaal dat cijfers alleen niet kunnen.
Röntgenstraling meet niet alleen de hoeveelheid.
Het onthult structuur – en structuur bepaalt gedrag.
Eén enkele grote leegte gedraagt zich als een barst in het glas.
Stress verspreidt zich er niet omheen; het verzamelt.
Meerdere kleine holtes, gelijkmatig verdeeld, kunnen het soldeervolume verminderen, maar maken nog steeds belastingverdeling mogelijk.
Het verschil is niet theoretisch; het komt tot uiting in de levensduur en thermische weerstand.
Zonder röntgenfoto's zien deze twee omstandigheden er identiek uit als stroomafwaartse tests.
Bij röntgenstraling is het verschil duidelijk en uitvoerbaar.
Eén röntgenfoto is een foto.
Een reeks afbeeldingen is een tijdlijn.
Wanneer het leegtegedrag zich over panelen herhaalt, wijst dit op een stabiele, maar gebrekkige, procesconditie.
Wanneer het in de loop van de tijd geleidelijk afdrijft, duidt dit op slijtage, vervuiling of parameterkruip.
Trendconsistentie is waar röntgenstraling niet langer inspectie is, maar surveillance begint te zijn.
Het vertelt ingenieurs niet alleen wat er is gebeurd, maar ook of het erger wordt.
Normen definiëren de minimale grens tussen aanvaardbaar en onaanvaardbaar.
Ze definiëren geen uitmuntendheid, stabiliteit of marge.
Een proces dat net onder de limiet leeft, is niet gezond – het is kwetsbaar.
Toch beschouwen veel fabrieken het behalen van de IPC-criteria als bewijs dat niets aandacht behoeft.
Röntgenfoto's laten zien hoe dicht een proces zich bij die rand bevindt.
Het negeren van die informatie is een keuze, geen beperking.
Passeren of falen is eenvoudig.
De werkelijkheid is dat niet.
Processen verlopen rustig.
Leeftijden plakken. Sjablonen dragen. Profielen verschuiven.
Geen van deze veroorzaakt onmiddellijke storingen, maar ze laten allemaal vingerafdrukken achter in de soldeerverbinding.
Binaire oordelen wissen die vingerafdrukken.
Trendanalyse bewaart ze.
Op de juiste manier gebruikt, beantwoordt X-ray een enkele, krachtige vraag:
Wat heeft het proces eigenlijk opgeleverd?
Wanneer parameters veranderen, bevestigt röntgenstraling of de verandering er toe deed.
Wanneer materialen veranderen, laat dit het gevolg zien, niet de bedoeling.
Deze feedbackloop vervangt argumenten door bewijs.
Het verandert procesbeheersing van geloof in observatie.
De holtevorming begint vaak voordat het onderdeel ooit het bord raakt.
Een inconsistent pastavolume betekent een inconsistente beschikbaarheid van flux.
Een slechte afgifte vangt resten op waar gassen zouden moeten ontsnappen.
Röntgenstraling diagnosticeert het afdrukken niet rechtstreeks, maar legt wel de uitkomst ervan bloot.
Wanneer lege patronen zich herhalen, spreekt het afdrukken vaak via de soldeerverbinding.
Plaatsing bepaalt hoe soldeer mag bewegen.
Te veel kracht beperkt de doorstroming. Te weinig zorgt voor onbalans.
De coplanariteit van de componenten bepaalt of de ineenstorting uniform of chaotisch is.
Deze effecten zijn subtiel, onzichtbaar tijdens plaatsing en onmiskenbaar onder röntgenstraling.
Het gewricht onthoudt wat de plaatsing vergat.
Reflow creëert niet zozeer holtes als wel laat zien of eerdere stadia de verbinding correct hebben voorbereid.
Bij onvoldoende voorverwarming is de flux inactief.
Agressieve hellingbanen vangen gassen op voordat ontsnapping mogelijk is.
Röntgenfeedback scheidt noodzakelijke aanpassingen van bijgeloof.
Als de leegte niet verandert, ligt de oorzaak ergens anders.
Voordat een proces verbeterd kan worden, moet het eerst begrepen worden.
Veel fabrieken slaan deze stap over en gaan direct over tot aanpassing, in de hoop dat de volgende verandering de juiste zal zijn.
Een lege basislijn is geen doel. Het is een beschrijving van de werkelijkheid.
Het registreert wat het proces oplevert als het normaal draait, met de sterke en zwakke punten intact.
Deze basislijn moet variatie omvatten – goede boards, gemiddelde boards en marginale boards – omdat betrouwbaarheidsproblemen niet voortkomen uit gemiddelden.
Zonder basislijn hebben ingenieurs geen referentiepunt.
Elke fluctuatie voelt urgent, elke afwijking voelt verdacht.
Met een basislijn wordt verandering meetbaar en wordt verbetering opzettelijk in plaats van emotioneel.
Eén röntgenfoto beantwoordt slechts één vraag: wat is er met dit bord gebeurd?
De productie bestaat echter niet uit losse platen.
Leegtes krijgen betekenis wanneer ze zich in de loop van de tijd herhalen, afdrijven of clusteren.
Een langzame opwaartse trend duidt vaak op stencilslijtage, veroudering van de pasta of thermische onbalans lang voordat er storingen optreden.
Deze vroege waarschuwingen zijn onzichtbaar als ingenieurs alleen naar geïsoleerde resultaten kijken.
Trendmonitoring verschuift de aandacht van schuld naar gedrag.
Het vertelt ingenieurs of het proces stabiel is, verslechtert of reageert op interventie.
Dit is het moment waarop röntgenstraling niet langer inspectie is, maar vooruitziendheid begint te worden.
Elke procesverandering is een claim: dit zal de zaken beter maken.
Röntgenfoto's zijn de manier waarop die bewering wordt getest.
Zonder verificatie stapelen de aanpassingen zich op en beïnvloeden ze elkaar op onvoorspelbare manieren.
Ingenieurs verliezen hun vertrouwen omdat ze niet kunnen zeggen welke verandering er toe deed en welke niets deden.
Röntgenfeedback herstelt de duidelijkheid door oorzaak aan gevolg te koppelen.
Als het leegtegedrag na een aanpassing niet verandert, is de boodschap simpel: de oorzaak ligt ergens anders.
Deze eerlijkheid bespaart tijd, voorkomt overcorrectie en beschermt de processtabiliteit.
Bewijs vervangt argumenten en vooruitgang wordt herhaalbaar.
Gemiddelden zijn comfortabel omdat ze de complexiteit vereenvoudigen.
Om dezelfde reden zijn ze ook gevaarlijk.
Een acceptabel gemiddelde kan extreme gevallen verbergen waarin de betrouwbaarheid begint te falen.
Een paar verbindingen met kritische holtestructuren kunnen rustig bestaan onder een geruststellend aantal.
Dit is de manier waarop processen audits doorstaan en klanten nog steeds in de steek laten.
Röntgenfoto's laten de distributie zien, niet alleen de omvang.
Het negeren van die informatie is geen technische beperking; het is een keuze.
En dat is zelden verstandig.
Wanneer röntgenstraling pas wordt gebruikt nadat er een probleem is opgetreden, wordt het een historisch record.
Er wordt uitgelegd wat er mis is gegaan, maar het is te laat om dit te voorkomen.
Tegen de tijd dat een storing aanleiding geeft tot inspectie, kunnen de materialen veranderd zijn, is de apparatuur misschien afgedreven en zijn de omstandigheden mogelijk niet meer hetzelfde.
De analyse van de hoofdoorzaken wordt speculatief in plaats van nauwkeurig.
Preventieve inspectie, zelfs bij lage frequentie, verandert deze dynamiek.
Het stelt ingenieurs in staat patronen te herkennen voordat ze incidenten worden.
Het verschil zit hem niet in de machine, maar in het gebruik ervan.
Gegevens moeten processen verduidelijken, en geen schuldgevoelens aanwijzen.
Wanneer röntgenresultaten worden gebruikt om met de vingers te wijzen, stopt het leren.
Operators passen hun gedrag aan om controle te vermijden in plaats van de resultaten te verbeteren.
Ingenieurs worden voorzichtig in plaats van nieuwsgierig.
Het proces wordt rigide, niet beter.
Het verkleinen van de leegte vereist openheid.
Röntgenfoto's moeten worden gezien als neutraal bewijsmateriaal: wat het proces heeft opgeleverd, niet wie er heeft gefaald.
Alleen dan kan de verbetering duurzaam zijn.
Bij hoogvermogenassemblages maken soldeerverbindingen deel uit van het thermische systeem.
Leegtes onderbreken de warmtestroom net zo zeker als slechte koellichamen dat doen.
Zonder röntgenfeedback blijven deze onderbrekingen onzichtbaar totdat de prestaties afnemen.
Op dat moment zijn corrigerende maatregelen niet langer preventief; het is schadebeheersing.
Voor thermisch kritische ontwerpen is gissen niet acceptabel.
Röntgenfeedback biedt de zichtbaarheid die nodig is om te controleren wat niet zichtbaar is vanaf het oppervlak.
In deze gevallen is inspectie niet optioneel, maar van fundamenteel belang.
Bij producten met een lange levensduur is de tijd meedogenloos.
Kleine onvolkomenheden groeien onder herhaling, hitte en trillingen.
Industrieën die betrouwbaarheid eisen, begrijpen dit.
Ze vereisen niet alleen bewijs van naleving, maar ook van controle.
Röntgenfeedback levert dat bewijs door intern gewrichtsgedrag in de loop van de tijd te laten zien.
Daarom vragen deze sectoren niet of röntgenstraling nodig is.
Ze vragen hoe het wordt gebruikt.
Het onderscheid is belangrijk.
Naarmate platen dikker en complexer worden, wordt het thermische gedrag minder intuïtief.
Warmte stroomt niet meer gelijkmatig. Het ontsnappen van gas wordt onvoorspelbaar.
Wat ingenieurs tijdens reflow bedoelen, is vaak niet wat er daadwerkelijk onder de verpakking gebeurt.
Röntgenfoto's onthullen deze kloof tussen intentie en uitkomst.
Bij complexe borden is zichtbaarheid geen luxe.
Het is de enige manier om aanname te vervangen door begrip.
Wanneer röntgengegevens de SPC binnenkomen, zijn lege ruimtes geen verrassingen meer.
Het worden trends, grenzen en signalen.
Controlekaarten maken van inspectie monitoring.
Ingenieurs wachten niet langer tot er defecten optreden, maar zien hoe gedrag zich ontwikkelt.
Dit is het verschil tussen reageren op mislukkingen en het beheren van een proces.
SPC neemt geen beslissingen.
Het maakt beslissingen onvermijdelijk.
Röntgenfoto alleen laat uitkomsten zien, geen oorzaken.
Verbinding creëert betekenis.
Wanneer leegtetrends worden vergeleken met printgegevens, komen er patronen naar voren.
Wanneer ze worden gekoppeld aan reflowprofielen, worden de verklaringen duidelijker.
Correlatie verkleint de zoekruimte en versnelt correctie.
Geïsoleerde gegevens verwarren.
Verbonden data leren.
Het streven naar ‘zero voids’ destabiliseert vaak de productie.
Elke kleine aanpassing introduceert nieuwe onzekerheid.
Een stabiel proces met voorspelbaar leegtegedrag is veel waardevoller dan een onstabiel proces dat perfectie najaagt.
Röntgenfeedback helpt bij het definiëren van dat stabiliteitsvenster en houdt het proces daarin.
Betrouwbaarheid bereik je niet door elke imperfectie weg te nemen.
Dit wordt bereikt door de zaken die er toe doen, consequent en in de loop van de tijd te controleren.
Röntgenfoto's brengen holtes aan het licht, maar repareren deze niet; alleen systematische feedback sluit de formatiepaden.
Verschuiving van slagen/falen naar trendgebaseerde controle; correleer lege ruimtes met afdrukken, plaatsing en opnieuw plaatsen; gebruik geschikte tools zoals de ICT-7900 voor snelle, nauwkeurige gegevens.
Streef naar een consistent laag aantal urinelozingen als bewijs van procesbeheersing, vooral in toepassingen met hoge betrouwbaarheid.
IPC-normen behandelen >25% leeglopen in een enkele bal als een defect voor Klasse 3-producten, maar dit is een minimale basislijn. Achtergrond: De limiet is afgeleid van betrouwbaarheidsstudies die boven dat niveau een verhoogd risico op thermische en mechanische spanning aantonen. In de praktijk bereiken capabele processen een gemiddelde van <15%, waarbij geen enkele bal de 20% overschrijdt. Toepassingsvoorbeeld: In energiemodules voor auto's draaien ingenieurs de thermische kogels vaak aan tot <10% om de verspreiding van de warmte te garanderen. Dit wordt geverifieerd door middel van versnelde levensduurtests die minder lege ruimten correleren met langere cycli tot falen.
Nee, er is enige vorm van holtevorming inherent als gevolg van fluxuitgassing en materiaalfysica. Achtergrond: Zelfs geoptimaliseerde pasta's met weinig holtes en vacuümreflow laten sporen achter. Principe: Er ontstaan holtes wanneer vluchtige stoffen uit gesmolten soldeer ontsnappen; perfecte eliminatie zou vloeimiddelvrij solderen vereisen, wat onpraktisch is. Voorbeeld: Leidlijnen die stikstof, langdurig weken en pasta met weinig lege ruimte gebruiken, bereiken routinematig een gemiddelde van <5%, maar nooit nul; het doel is voorspelbaar leeglopen met weinig impact in plaats van afwezigheid.
Dagelijkse of ploegendienstbemonstering tijdens stabiele productie; 100% op nieuwe kavels of na wijzigingen. Achtergrond: Statistische procescontrole vereist voldoende monsters om verschuivingen vroegtijdig te detecteren. Principe: Trendmonitoring signaleert afwijkingen sneller dan controles aan het einde van de lijn. Voorbeeld: lijnen met grote volumes inspecteren het eerste stuk en elke 50-100 platen, plus volledige batches na profiel- of materiaalwijzigingen, waarbij gegevens binnen enkele uren worden teruggekoppeld om uitval te voorkomen.
Nee, print- en materiaalkeuzes leveren vaak grotere winsten op. Achtergrond: Ongeldige bronnen bestrijken de gehele procesketen. Principe: Langdurig weken helpt bij het ontgassen, maar onvoldoende pastavolume of een slechte afgifte vangt aanvankelijk meer gas op. Voorbeeld: Eén faciliteit verminderde de holtes van 22% naar 8% door alleen de stencilopeningen en de pastaselectie te optimaliseren; Voor een verdere reductie tot <5% was slechts een kleine verlenging van het weken nodig, wat bewijst dat oplossingen stroomopwaarts vaak effectiever zijn.
Inline verwerkt grote aantallen pass/fail- en basismetingen; offline biedt diepere diagnostiek. Achtergrond: Er bestaan compromissen tussen snelheid en resolutie. Principe: Inline-systemen integreren in lijnen voor realtime gegevens, maar missen de kantel-/schuine weergaven en hogere vergroting van offline eenheden die nodig zijn voor patroonherkenning van de hoofdoorzaak. Voorbeeld: Productie gebruikt inline voor trendmonitoring en waarschuwingen; engineering haalt monsters naar offline stations zoals de ICT-7900 voor gedetailleerde leemtekaarten en correlatiestudies.
