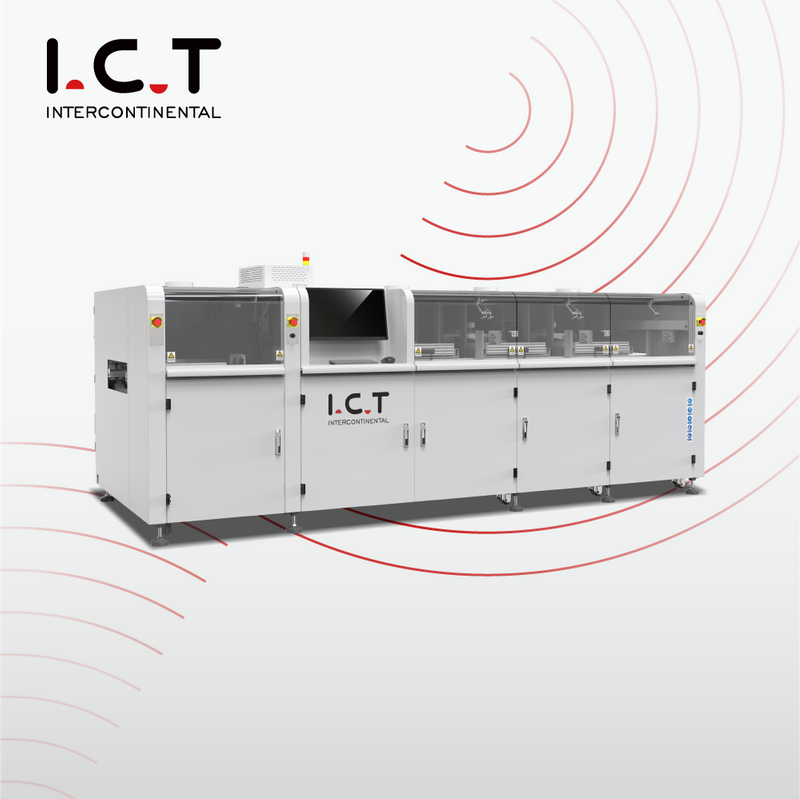

I.C.T-SS550P2 |Geavanceerde online 3 soldeerpot selectieve golfsoldeermachine Fabrieksprijs

I.C.T-SS550P2 |Geavanceerde online 3 soldeerpot selectieve golfsoldeermachine fabrieksprijs

Overzicht

Selectief golfsolderen is een speciale vorm van golfsolderen die is uitgevonden om te voldoen aan de ontwikkelingsvereisten van het solderen van doorlopende componenten.Het is vooral geschikt voor het solderen van doorlopende componenten in hoogwaardige elektronische producten.Bijvoorbeeld: militaire elektronische producten, auto-elektronica, producten voor schakelende voedingen en andere industrieën die een hogere soldeerbetrouwbaarheid vereisen.I.C.T online selectief golfsolderen is een hoogwaardige apparatuur die in China is ontwikkeld en geassembleerd.Voor hogere flexibiliteit of meergolfsolderen voor processen met grote volumes.Parallel proces door scheiding van vloeien, voorverwarmen en solderen, bediening van maximaal twee sproeikoppen, maximaal vijf onderste voorverwarmingen met bovenste convectieverwarming, perfect voor aansluiting op montagestandaards en periferie, aansluiting op traceerbaarheidssystemen voor procescontrole.

I.C.T SS540/SS550 online selectief golfsolderen is een hoogwaardige apparatuur die in China is ontwikkeld en geassembleerd.

I.C.T-SS550P1

I.C.T-SS550P2

1. PCB-plaat vast, spuit- en soldeerplatform beweegt;

2. Hoge soldeerkwaliteit, verbetert het slagingspercentage van het solderen aanzienlijk;

3. Modulair ontwerp van SMEMA online transport, ondersteuning van klanten voor flexibele lijnvorming;

4. Volledige pc-controle.Alle parameters kunnen op de pc worden ingesteld en in het PCB-menu worden opgeslagen, zoals bewegingspad, soldeertemperatuur, fluxtype, soldeertype, N2-temperatuur enz., beste traceerbaarheid en gemakkelijk te verkrijgen herhaalsoldeerkwaliteit;

5. Automatische golfhoogtekalibratiefunctie, om de golfhoogte na elke bepaalde PCB te controleren en te kalibreren, om zo een zeer goede golfstabiliteit te behouden;

6. CCD Mark-positioneringsfunctie, om het markeringspunt van de PCB na elke bepaalde PCB te controleren;

7. Zelfontwerp bewegingstafel met gegoten aluminium, lichter gewicht met snelle bewegingssnelheid;

8. Panasonic servomotor en driver zorgen voor stabiliteit, met kogelomloopspindel en lineaire gilderail, minder geluid, stabiele beweging;

9. Met stofdichte plaat boven de bewegingstafel, om te voorkomen dat flux of soldeerdruppels de kogelomloopspindel beschadigen;

10. De straalklep afkomstig uit Duitsland is geselecteerd met een kleine fluxpunt. Houd er rekening mee dat het vaste fluxgehalte minder dan 10% moet zijn;

11. Flux wordt opgeslagen in een druktank, zorg ervoor dat de druk stabiel is zonder de hoeveelheid flux te beïnvloeden;

12. De elektromagnetische pompspoel gebruikt een Duits geïmporteerd merk om de stabiliteit en betrouwbaarheid van de piek te garanderen;13. Soldeerpot is gemaakt van roestvrij staal met anticorrosieve coating, geen lekkage, ook titaniumlegering kan worden gebruikt volgens de eisen van de klant;

14. Met gietijzeren verwarming aan de buitenkant, robuust en snel opwarmen;

15. N2 online verwarmingssysteem, om het soldeer perfect te bevochtigen en de soldeerresten te verminderen;16. Met roestvrijstalen rol voor transportband, niet draagbaar

Kenmerken 1 Flux-systeem:

1. Duitse hoogfrequente pulsinjectieklep om een ​​kostbaar fluxresultaat te verkrijgen met een kleine fluxpunt, het vaste fluxgehalte moet minder dan 10% zijn.De functie voor het detecteren van vastgelopen fluxmondstukken is optioneel.

2. Het is een configuratie met een bak onder de straalklep om de fluxresten op te vangen voor eenvoudig onderhoud.

3. Het mondstuk is op het XY-platform gemonteerd, de nauwkeurigheid van herhaling en positionering kan 0,02 mm bereiken.

Kenmerken 2 voorverwarmsysteem:

1. De machine is standaard uitgerust met IR-voorverwarming aan de onderkant en het voorverwarmingsgebied kan worden ingesteld;top hete lucht voorverwarmen, infrarood verwarming Geleiding is efficiënt en stabiel.

2. Ontwerpstructuur voor het maximaliseren van het voorverwarmingsoppervlak.

3. Allround katoenen ontwerp op hoge temperatuur om temperatuurstabiliteit te garanderen.

4. Warmtegenererende en warmtegeleidende onderdelen en motoren gebruiken topmerken.

5. Onderhoudsplug-in ontwerp, onderhoudsmodus zonder gereedschap.

Kenmerken 3 Soldeersysteem:

1. De elektromagnetische pompspoel gebruikt het Zweedse 'PRECIMETER'-merk om de stabiliteit en betrouwbaarheid van de piek te garanderen.

2. Soldeertemperatuur, N2-temperatuur, golfhoogte, golfkalibratie enz. Allemaal in staat om in de software in te stellen.

3. Soldeerpot is gemaakt van roestvrij staal met anticorrosieve coating, geen lekkage.Met gietijzeren verwarming buiten, robuust en snel opwarmen.

4. N2 online verwarmingssysteem, om het soldeer perfect te bevochtigen en de soldeerslak te verminderen.

Kenmerken 4 Transmissiesysteem:

1. Speciale materiaalprofielen zorgen voor stabiliteit en een rationeel ontwerp zorgt voor gemak.

2. De transmissiemodule bestaat uit de rol.

3. PCBA-zijklem en bovenklemsysteem kunnen de stabiliteit van het bord garanderen.

4. Verdikte aangepaste rail, 20 kg belasting.

Kenmerken 5 besturingssysteem:

1. Keyence KV7500 PLC+Keyence-module high-end busbesturingssysteem, zorgt voor de stabiliteit en uitbreidbaarheid van het systeem.

2. Conform CE en andere normen.

3. Vloerontwerp van Industrie 4.0.

4. Zorg voor de capaciteitsverbetering, voeg de onderliggende besturing van de soldeermachinemodule toe en zorg voor de stabiliteit.

Kenmerken 6 Besturingssysteem:

1. Begeleide programmeermodus.

2. CCD snelle programmeerfunctie.

3. Beeldprogrammering, coördinaatcorrectie uitvoeren, intelligente verificatie coördineren.

4. Real-time datavisualisatie van de interface.Schakelen met één knop van CCD-soldeer real-time monitoringinterface.5. Chinees, Engels, kan worden geschakeld.

Kenmerken 7 Intelligentiesysteem:

1. Normen en aanpassingsvermogen van MES, WIFI-verbinding, online software-upgrade, afstandsbediening, intelligent.

2. Soldeergegevens kunnen worden getraceerd om het proces van elk soldeerpunt te bevestigenT.
