Stikstof-reflow-solderen is een assemblageproces voor opbouwmontage waarbij stikstof wordt gebruikt om een zuurstofarme omgeving te creëren, terwijl soldeerpasta smelt en elektrische en mechanische verbindingen vormt. Het proces is gebruikelijk bij veeleisende PCB-productie omdat het oxidatie kan verminderen, soldeerbevochtiging kan verbeteren en moeilijke assemblages consistenter kan maken.
Om te begrijpen hoe stikstof-reflow-solderen werkt , helpt het om naar het volledige proces te kijken. Stikstoftoevoer, ovenafdichting, zuurstofcontrole, thermische profilering, soldeerpastachemie, plaatbelading en inspectie hebben allemaal invloed op het eindresultaat.
Stikstof is geen universele vervanging voor goed printen of profileren. Het is een procesinstrument. Wanneer het op het juiste product wordt toegepast, kan het de procesmarge verbeteren en het kwaliteitsrisico verminderen.
Stikstof-reflow-solderen is reflow-solderen uitgevoerd in een atmosfeer met verminderde zuurstof. Stikstof komt de oventunnel binnen en verdringt een groot deel van de lucht rond de printplaat. Vervolgens passeert de plaat gecontroleerde verwarmings- en koelzones.
De soldeerpasta wordt eerst zacht, bereikt vervolgens de vloeibare toestand en stolt uiteindelijk als de plaat afkoelt. Tijdens de vloeibare fase vermindert stikstof de hoeveelheid zuurstof die beschikbaar is om te reageren met blootliggend metaal en gesmolten soldeer.
Standaard luchtreflow maakt gebruik van de omringende lucht in de oven. Stikstofreflow voegt atmosfeercontrole toe aan het thermische proces. De oven moet de stikstofstroom, uitlaatgassen, afdichtingen, sensormetingen en alarmlimieten beheren.
De complete stikstofreflow-soldeergids verbindt de atmosfeerbeslissing met pastaselectie, thermische profilering, inspectie, onderhoud en productiekosten.

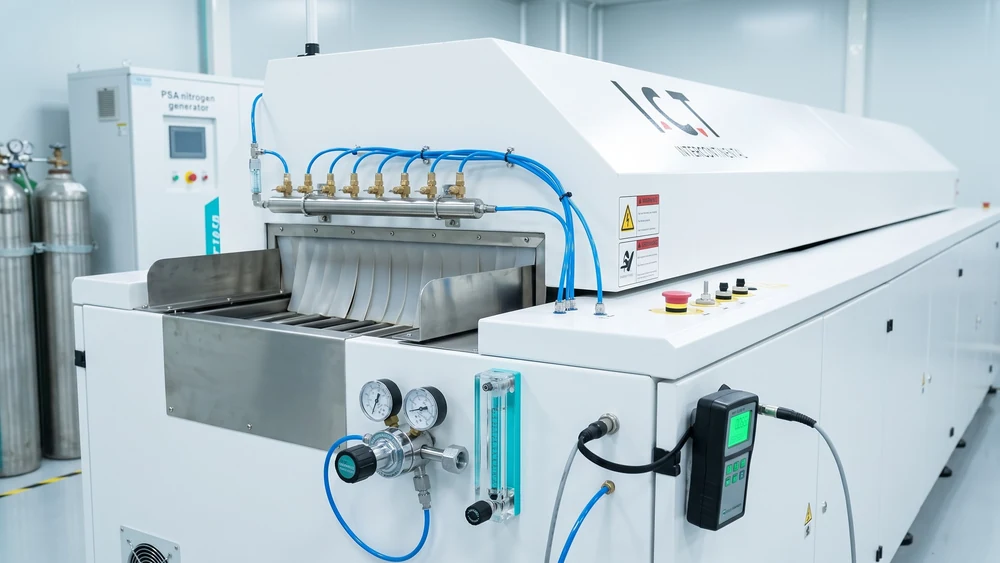

Stikstof wordt geleverd vanuit een bulktank, cilindersysteem of stikstofgenerator. Het gas passeert regelaars en filters voordat het de reflow-oven binnengaat. Distributiespruitstukken of injectiepoorten verspreiden het gas door de procestunnel.
De ovenuitlaat verwijdert verplaatste lucht en helpt een stabiele interne atmosfeer te behouden. Het doel is niet simpelweg zoveel mogelijk gas toe te voegen. Het doel is om onder normale productieomstandigheden een voorspelbare zuurstofarme omgeving te creëren.

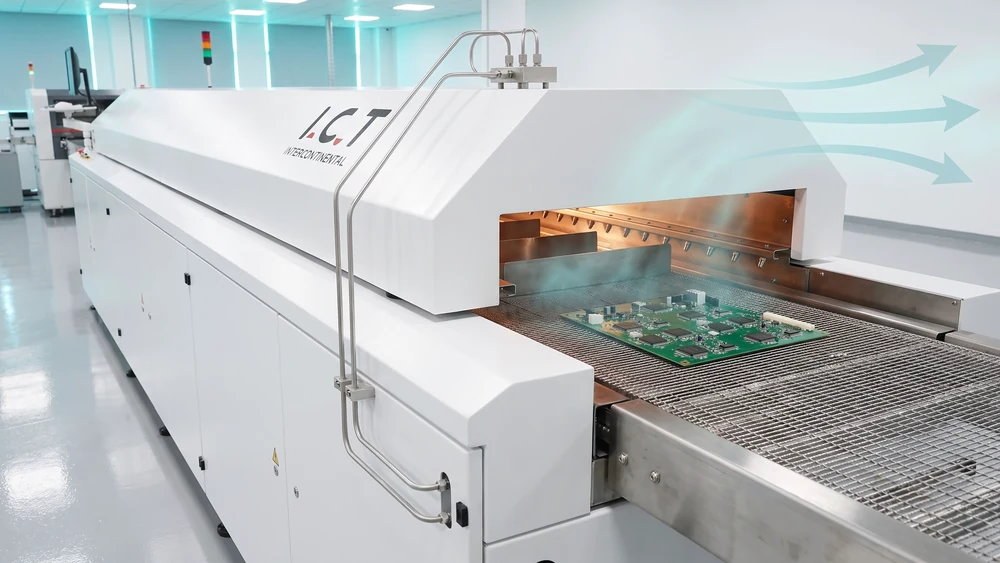

De printplaat komt in de voorverwarmzone terecht, waar de temperatuur geleidelijk stijgt. Vervolgens gaat het door de weekzone, waar de warmte uniformer wordt en de flux begint te activeren. In de reflow-zone bereikt het soldeer liquidus en bevochtigt de pads en aansluitingen. De plaat komt dan in koelzones terecht.
Temperatuur en atmosfeer werken samen. Een goede stikstofinstelling kan een onjuiste stijgingssnelheid, onvoldoende piektemperatuur of te lange tijd boven liquidus niet compenseren.
Een zuurstofanalysator meet de atmosfeer op een gedefinieerde locatie. Het besturingssysteem kan de meetwaarde weergeven, een alarm activeren of de gasstroom aanpassen.
Sensorlocatie is belangrijk. Zuurstof bij de ingang kan verschillen van zuurstof nabij de reflowzone. Het laden van borden, transportbandopeningen, uitlaatinstellingen en deurafdichtingen kunnen ook de meetwaarde veranderen.

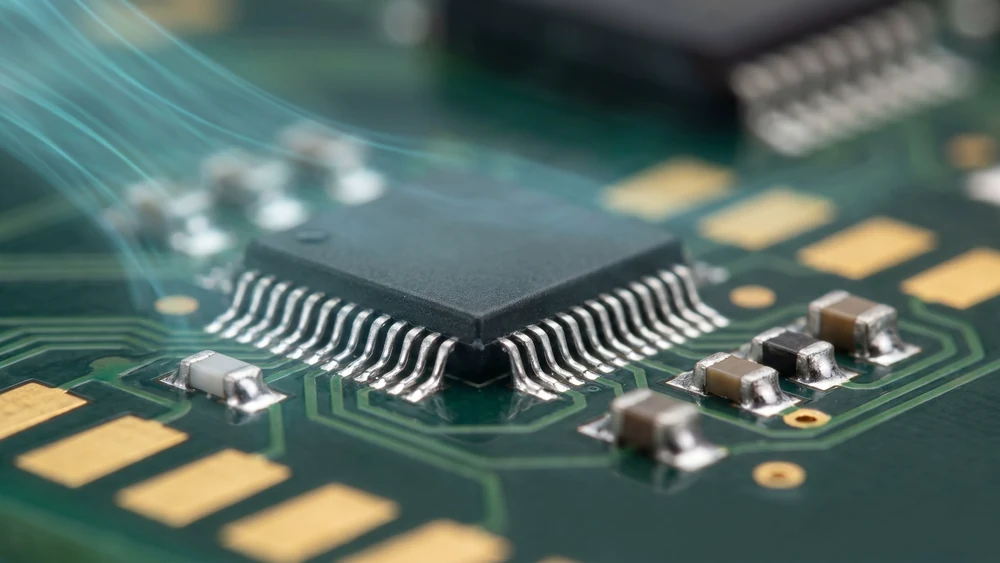

Wanneer koper, componentafsluitingen en soldeerpoeder in lucht worden verwarmd, kan zuurstof reageren met hun oppervlakken. Oxidelagen kunnen voorkomen dat gesmolten soldeer zich gelijkmatig verspreidt.
Oxidatie kan bijdragen aan niet-bevochtiging, ontvochtiging, ongelijkmatige afrondingen, soldeerballen en een inconsistent uiterlijk van de voeg. Het effect is afhankelijk van de metaalafwerking, fluxactiviteit, temperatuur en belichtingstijd.
Stikstof is onder normale reflowomstandigheden een inert gas. Door de zuurstofconcentratie te verlagen, verkleint het de kans op oxidevorming terwijl de plaat heet is.
Het principe achter oxidatiecontrole tijdens reflow is eenvoudig: verminder de blootstelling aan zuurstof tijdens de periode waarin soldeeroppervlakken het meest reactief zijn.
Flux verwijdert oxiden en helpt soldeerverspreiding. In een omgeving met minder zuurstof kan de flux werken met minder oxidatiedruk. Dit kan de procesmarge vergroten, vooral op moeilijke oppervlakken.
Stikstof elimineert niet de noodzaak van verse pasta, correcte opslag, schone planken of gecontroleerde werktijd. Als de flux al is beschadigd door slechte behandeling, kan stikstof deze niet herstellen.
De voorverwarmzone verhoogt de plaattemperatuur geleidelijk. Een gecontroleerde helling vermindert de thermische schok en zorgt ervoor dat oplosmiddelen in de pasta op een gecontroleerde manier kunnen verdampen.
De controle over de atmosfeer begint voordat het soldeer smelt. Oxidatie kan optreden tijdens het voorverwarmen, dus de stikstofverdeling moet het volledige procestraject bestrijken en niet alleen het piektemperatuurgebied.
De weekzone zorgt voor een evenwichtige temperatuur over het geheel. Grote koperoppervlakken, connectoren, afschermingen en kleine passieve componenten kunnen met verschillende snelheden verwarmen.
Een stabiele week helpt de flux te activeren en bereidt het board voor op reflow. Als de week te kort of te agressief is, kan het soldeerresultaat variëren, zelfs als er weinig zuurstof is.
In de reflow-zone bereikt het soldeer zijn liquidustemperatuur. Gesmolten soldeer verspreidt zich over de pads en componentdraden. Dit is het stadium waarin oxidatiecontrole en bevochtiging het meest zichtbaar zijn.
De plaat moet boven liquidus blijven gedurende de door de soldeerpastaleverancier aanbevolen tijd. Overmatige tijd kan componenten beschadigen, fluxactiviteit uitputten of de intermetallische groei vergroten.
Door afkoeling worden de verbindingen steviger en wordt een deel van de uiteindelijke microstructuur bepaald. Overmatig snelle afkoeling kan stress veroorzaken, terwijl zeer langzame afkoeling de gewrichtsstructuur en doorvoer kan beïnvloeden.
Stikstof kan door het koelgedeelte blijven stromen om hete oppervlakken te beschermen totdat de plaat een veiligere temperatuur bereikt.
Een stikstofoven heeft effectieve afdichtingen nodig rond deuren, deksels, transportopeningen en servicepanelen. Door een slechte afdichting kan kamerlucht binnendringen en neemt de vraag naar gas toe.
De tunnel moet over de hele breedte van het bord een stabiel gaspad bieden. Dode zones kunnen op dezelfde constructie verschillende zuurstofomstandigheden creëren.
Stromingsregelaars regelen de hoeveelheid stikstof die elk gebied binnenkomt. Uitlaat verwijdert verplaatste lucht en vluchtige materialen. Te veel uitlaatgassen kunnen kamerlucht in de oven trekken. Te weinig uitlaatgassen kunnen de procesreinheid beïnvloeden.
De gasstroom moet samen met zuurstofmetingen worden aangepast. Een hoger debiet is niet altijd het juiste antwoord op een hoge waarde.
De analysator moet betrouwbare metingen leveren binnen het verwachte ppm-bereik. Bemonsteringsleidingen moeten schoon en lekvrij zijn. Bij kalibratie en vervanging van de sensor moeten de instructies van de fabrikant van de apparatuur worden gevolgd.
Houd gegevens bij van kalibratie, onderhoud, alarmgebeurtenissen en corrigerende maatregelen. Deze gegevens helpen een echt atmosfeerprobleem te onderscheiden van een analysatorprobleem.
Een betrouwbaar SMT-reflowovenplatform moet temperatuuruniformiteit, atmosfeerstabiliteit, datalogging, onderhoudstoegang en receptcontrole combineren.
Voor een nieuwe fabriek moet de oven ook passen bij de printer, plaatsingsmachines, inspectieapparatuur en traceerbaarheidssysteem.

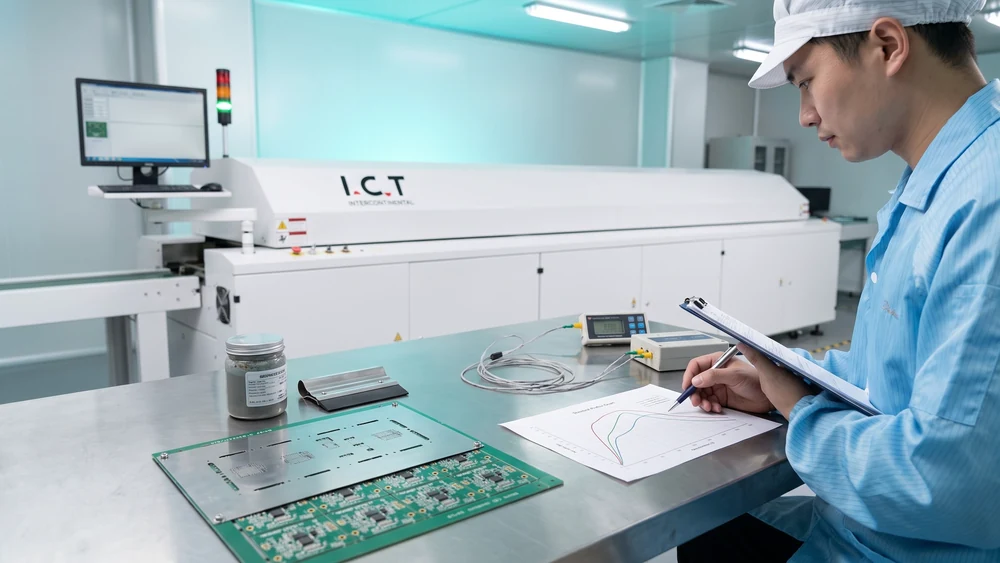

Begin met het plakken van het technische gegevensblad. Bekijk de aanbevolen zuurstofomstandigheden, piektemperatuur, tijd boven liquidus, stijgingssnelheid en fluxclassificatie.
Verschillende pasta"s kunnen zich verschillend gedragen onder dezelfde atmosfeer. Een proces dat met één pasta werkt, levert mogelijk niet hetzelfde resultaat op met een andere pasta of legering.
Apparaten met een fijne steek, blootliggend koper, grote thermische pads, componenten met een onderkant en gemengde thermische massa"s kunnen de procesmarge verkleinen.
Bij het werken met SMT-assemblage met fijne spoed kan stikstof helpen de bevochtigingsconsistentie te behouden. Het vervangt niet het nauwkeurige stencilontwerp, de controle op de afzetting van pasta of de nauwkeurigheid van de plaatsing.
Loodvrij soldeer vereist over het algemeen een hogere reflow-temperatuur dan traditioneel tin-loodsoldeer. De hogere temperatuur kan de oxidatiedruk verhogen en het fluxgedrag veeleisender maken.
Het loodvrije stikstofreflowproces kan een stabiele bevochtiging ondersteunen wanneer SAC-legeringen worden gebruikt met moeilijke oppervlakteafwerkingen.
Voer een basislijn uit met de bestaande lucht- of stikstofinstelling. Registreer de plakpartij, de staat van het stencil, de revisie van het bord, het plaatsingsprogramma, het profiel, de snelheid van de transportband, het laadpatroon, het zuurstofniveau en de inspectieresultaten.
Zonder nulmeting is het moeilijk vast te stellen of een lager zuurstofniveau daadwerkelijk de kwaliteit verbetert.
Test twee of drie atmosfeeromstandigheden met productie-representatieve borden. Houd alle andere variabelen zo stabiel mogelijk.

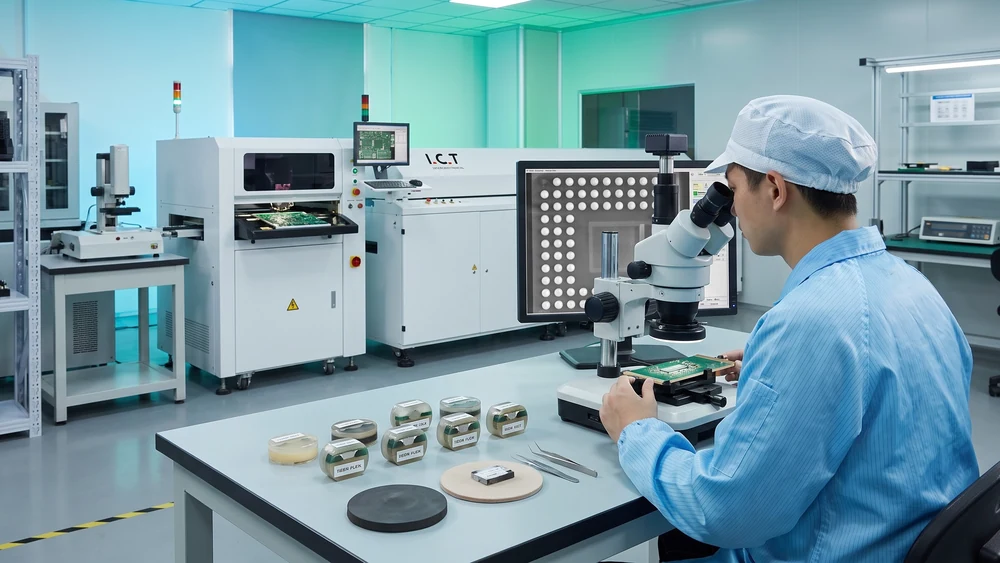

Inspecteer bevochtiging, hoekvorm, overbrugging, tombstoneing, soldeerballen, holtes en first-pass-opbrengst. Voor producten met een hoge betrouwbaarheid kunt u indien nodig doorsneden, trekproeven of thermische cycli toevoegen.
Het doel is niet alleen om één goede setting te vinden. Het doel is om een bereik te definiëren dat stabiel blijft tijdens normale variatie.
Stel een normaal zuurstofdoel, waarschuwingsniveau en actielimiet in. Het stikstof-reflow-zuurstofniveau moet worden gekoppeld aan gedocumenteerde responsstappen.
Vergelijk de stikstofkosten met herbewerking, afval, lijnonderbrekingen, inspectie-inspanningen en productbetrouwbaarheid. Een lager defectpercentage kan stikstof rechtvaardigen, zelfs als de gaskosten zichtbaar zijn.
Schat het gasverbruik in met een stikstofverbruiksberekening op basis van het werkelijke debiet en de bedrijfsuren.
Hoge waarden kunnen het gevolg zijn van schade aan de deurafdichting, losse toegangspanelen, overmatige uitlaatgassen, lage toevoerdruk, defecte kleppen, geblokkeerde filters, onjuiste kaartbelasting of analysatorfouten.
Controleer de apparatuur systematisch. Het verhogen van de stikstofstroom zonder een lek te identificeren kan de kosten verhogen zonder het probleem op te lossen.
Controleer de stroomsnelheden tijdens productie, stand-by, opstarten en afsluiten. Repareer lekken en controleer of de uitlaatinstellingen geschikt zijn. Verlaag de flow pas geleidelijk nadat u het zuurstofherstel en de verbindingskwaliteit hebt gecontroleerd.
Optimalisatie van de stikstofstroom moet gebaseerd zijn op trendgegevens, niet op een enkele meting.
Als er geen bevochtiging optreedt, controleer dan de zuurstof, de afwerking van de pad, de staat van de pasta, het profiel en de vervuiling. Als er brugvorming optreedt, controleer dan het printvolume, de uitlijning, de stencilopeningen en de plaatsing van de componenten voordat u de atmosfeer wijzigt.
Gebruik gedocumenteerde stappen voor het oplossen van problemen met de stikstofreflow , zodat operators tijdens hun diensten consistent kunnen reageren.
De oven moet nuttige procesgegevens doorgeven aan de rest van de lijn. Een complete SMT-productielijn kan printen, plaatsing, reflow, inspectie en traceerbaarheid met elkaar verbinden via consistente recepten en records.
Voor een grotere flexibiliteit kunt u een loodvrije reflow-oven met dubbele rail evalueren onder representatieve belasting op beide rails.
Nee. Stikstof is het meest waardevol wanneer oxidatie de bevochtiging beperkt of wanneer het samenstel een smal procesvenster heeft. Veel standaard boards kunnen goed in de lucht functioneren. De beste beslissing komt voort uit een gecontroleerde vergelijking onder gebruikmaking van werkelijke productieomstandigheden.
Het betekent dat de PCB wordt verwarmd en gesoldeerd in een atmosfeer die zeer weinig reactieve zuurstof bevat. Stikstof wordt vaak gebruikt omdat het chemisch stabiel is onder normale reflow-omstandigheden. De gecontroleerde atmosfeer vermindert oxidatie terwijl het soldeer gesmolten is.
Er bestaat geen universeel getal. Het doel is afhankelijk van de samenstelling van de pasta, de legering, de plaatafwerking, de componentafstand, de temperatuur en de eisen van de klant. Begin met leveranciersbegeleiding en valideer het resultaat door middel van productieproeven.
Nee. Stikstof kan oxidatiegerelateerde problemen verminderen, maar het kan onvoldoende pasta, een slecht sjabloonontwerp, verkeerde uitlijning, vervuiling, coplanariteit van componenten of een onjuist thermisch profiel niet corrigeren. Bij defectanalyse moet het gehele SMT-proces in beschouwing worden genomen.
Vergelijk het first-pass rendement, de herbewerkingstijd, het afval, de betrouwbaarheidsresultaten, het gasverbruik, het onderhoud en de eisen van de klant. Als stikstof geen meetbare verbetering oplevert, kan luchtreflow economischer zijn. Als het terugkerende defecten aan een hoogwaardige assemblage voorkomt, kan de investering gerechtvaardigd zijn.
Inspecteer afdichtingen, kleppen, filters, uitlaatinstellingen en toevoerdruk. Gebruik geschikte stand-by-instellingen en verminder de stroom in gecontroleerde stappen. Bevestig dat het zuurstofniveau snel terugkeert naar het beoogde doel en dat de kwaliteit van de soldeerverbinding stabiel blijft.
Registreer het zuurstofniveau, de stikstofstroom, het temperatuurprofiel, de snelheid van de transportband, het laden van het bord, de partij pasta, inspectieresultaten, defecten, alarmen, kalibratie en onderhoud. Dankzij deze gegevens kunnen procesverbeteringen en probleemoplossing veel sneller worden uitgevoerd.
