Surface Mount Technology (SMT) speelt een cruciale rol in de moderne PCB -assemblage en SMT -transportbanden zijn essentieel voor het efficiënt transport van PCB -boards via verschillende productiefasen. Verschillende soorten SMT PCB -transportbanden zijn ontworpen om aan verschillende behoeften te voldoen in SMT -productielijnen.
Of u nu een PCB -fabrikant, apparatuurintegrator, SMT -machine -leveranciers of SMT -procesingenieur bent, het begrijpen van de verschillende soorten transportbanden kan u helpen de juiste PCB -behandelingsoplossing voor uw behoeften te selecteren.
Dit artikel onderzoekt de verschillende soorten PCB -handling transportbanden, hun werkprincipes, hoofdfuncties en toepassingsscenario's.
Classificatie van SMT -transportbanden op basis van transmissiemethode

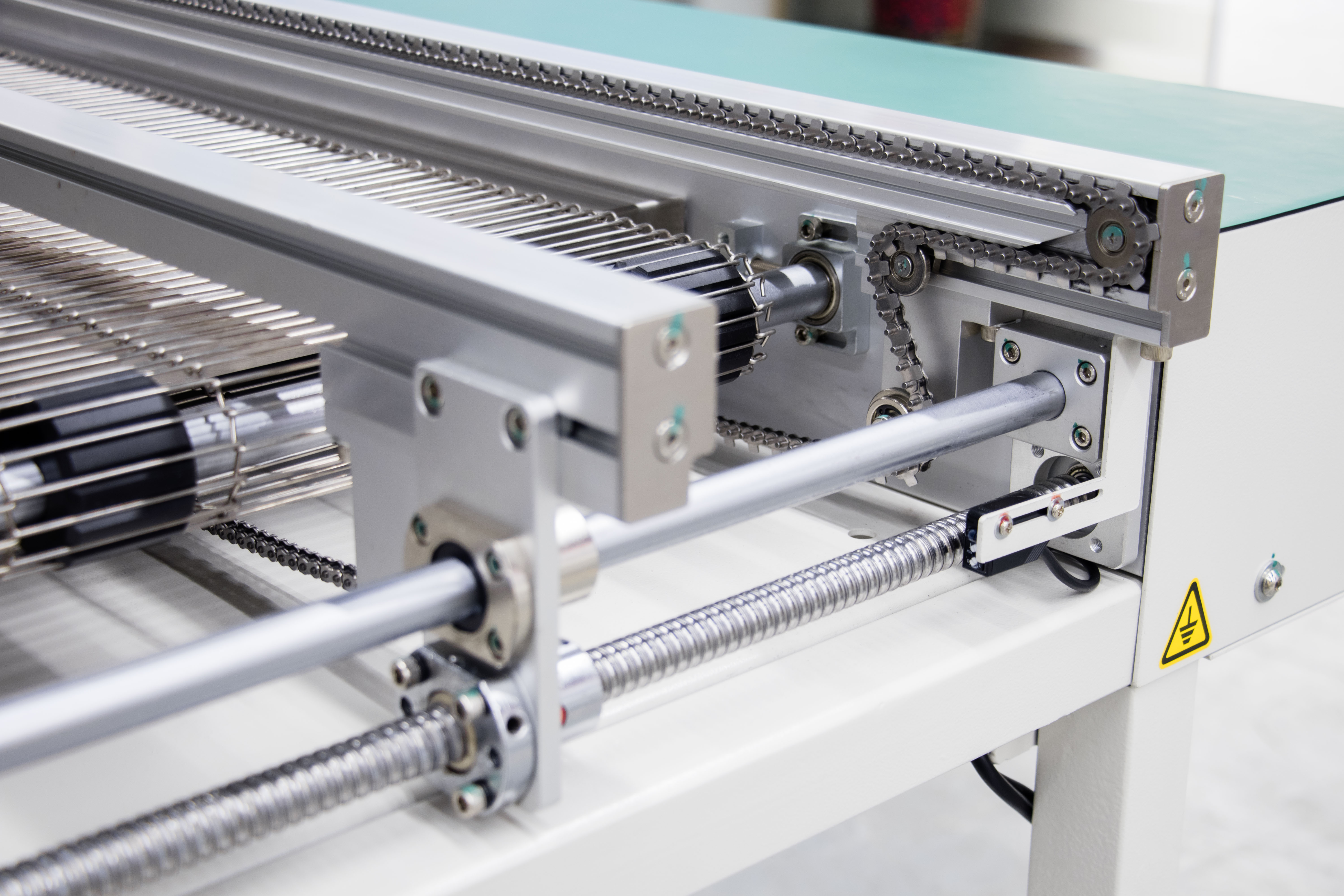

1. Kettingtransporteur (PCB -transportketen)
Een kettingtransporteur maakt gebruik van een keten-aangedreven mechanisme om PCB-boards te transporteren, waardoor het geschikt is voor hoogwaardige productielijnen met een groot volume.
Werkprincipe:
De kettingtransporteur gebruikt metalen ketens of anti-statische plastic ketens als het transmissiemedium en drijft de ketens door motoren aan om een soepele overdracht van PCB's in de productielijn te garanderen.
Hoofdkenmerken:
-
Hoge temperatuurweerstand: geschikt voor PCB -transmissie na processen op hoge temperatuur zoals Reflow Soldering en Wave Soldering.
-
Sterke lagercapaciteit: geschikt voor zwaardere of grotere PCB -boards, zoals serverborden, stroommodules, enz.
-
Antistatisch ontwerp: ESD-beveiligingsketen kan optioneel worden uitgerust om de impact van statische elektriciteit op PCB te verminderen.
PCB -overdracht in SMT -productielijnen, vooral na hoge temperatuur of zware PCB -overdracht.
PCB -overdracht voor en na reflow solderen en golf soldeeringen.
Grote omvang of speciaal materiaal PCB (zoals metalen substraat) overdrachtseisen.

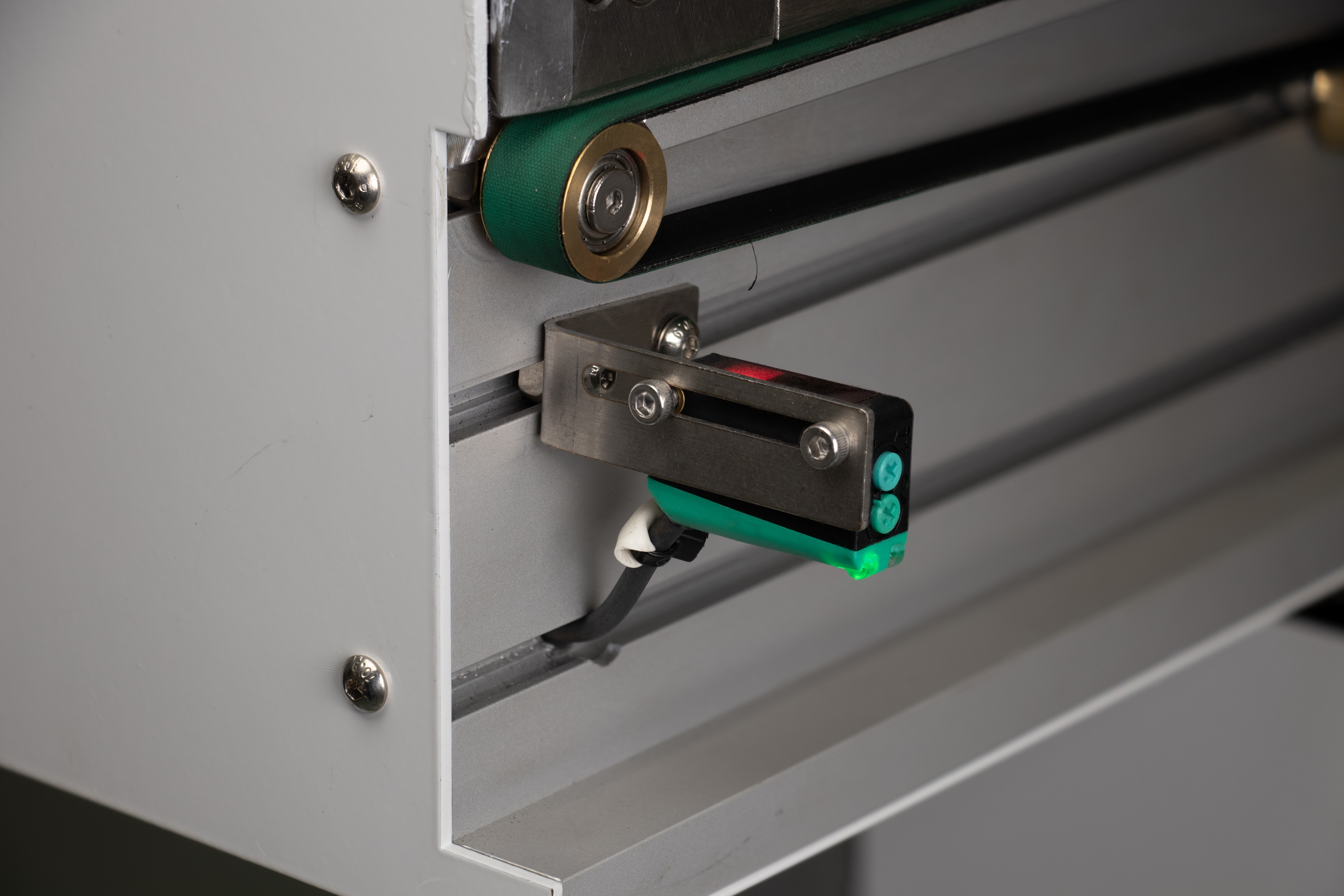

2. Belttransporteur (PCB -transportband)
Dit type werkstation maakt gebruik van een riemtransporteur om PCB-planken te transporteren, meestal horizontaal geplaatst of bij een helling, en is geschikt voor productie van middelgrote tot grote schaal.
Werkprincipe:
De PCB-transportband van het riemtype gebruikt rubberen riemen of antistatische PU-riemen als het transmissiemedium en vertrouwt op rollen of aandrijfwielen om de riemen aan te drijven om PCB-transmissie te bereiken.
Hoofdkenmerken:
Soepele transmissie: verminder PCB -trillingen, geschikt voor processen met hoge stabiliteitsvereisten.
Lichtgewicht en flexibel: eenvoudige structuur, geschikt voor verschillende lay -outs van de productielijn.
Breed scala aan toepassingen: kan worden gebruikt voor verschillende PCB -maten en diktes zonder beperkingen.
Sollicitatie:
PCB overdragen voor en na SMT -patching.
Geschikt voor de verzending van standaard PCB of kleine elektronische componenten.
Vereist een laag geluid en de productie van lage trillingen, zoals elektronische productie met een zeer nauwkeurige.

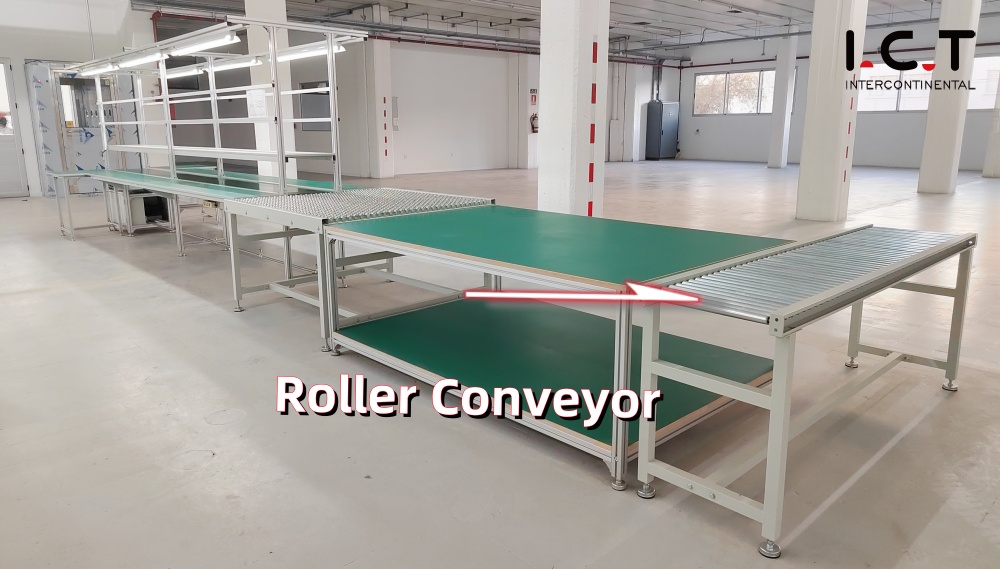

3. Rollertransporteur (PCB -overdrachtstransporteur)
Een roller transportwerk gebruikt meerdere parallelle rollen om PCB-boards over te dragen, die vaak wordt gebruikt voor transport met korte afstand, en is geschikt voor kleine tot middelpeelschalige productielijnen.
Werkprincipe:
De rollen worden aangedreven door operators of machines, die PCB's overbrengen via de fysieke rollende actie. Dit systeem is zeer geschikt voor onregelmatig gevormde of zwaardere PCB's.
Hoofdkenmerken:
Kosteneffectief, gemakkelijk te onderhouden en ondersteunt zwaardere belastingen, waardoor het ideaal is voor elektronische componenten en onregelmatig gevormde of zwaardere PCB's.
Verstelbaar voor verschillende PCB -kaartgroottes, waardoor veelzijdigheid voor verschillende toepassingen wordt gewaarborgd.
Ondersteunt zowel handmatige als geautomatiseerde PCB -overdracht voor flexibele bewerkingen.
Eenvoudig onderhoud en lagere operationele kosten, die op lange termijn efficiëntie bieden.
Sollicitatie:
SMT -buffer transportbanden tussen verschillende verwerkingsfasen.
PCB -inspectie transportopstellingen voor handmatige inspectie.
Kleine of middelgrote productielijnen, in staat om verschillende PCB-maten te verwerken.
Zwaardere PCB's transporteren of mensen die speciale afhandeling vereisen.

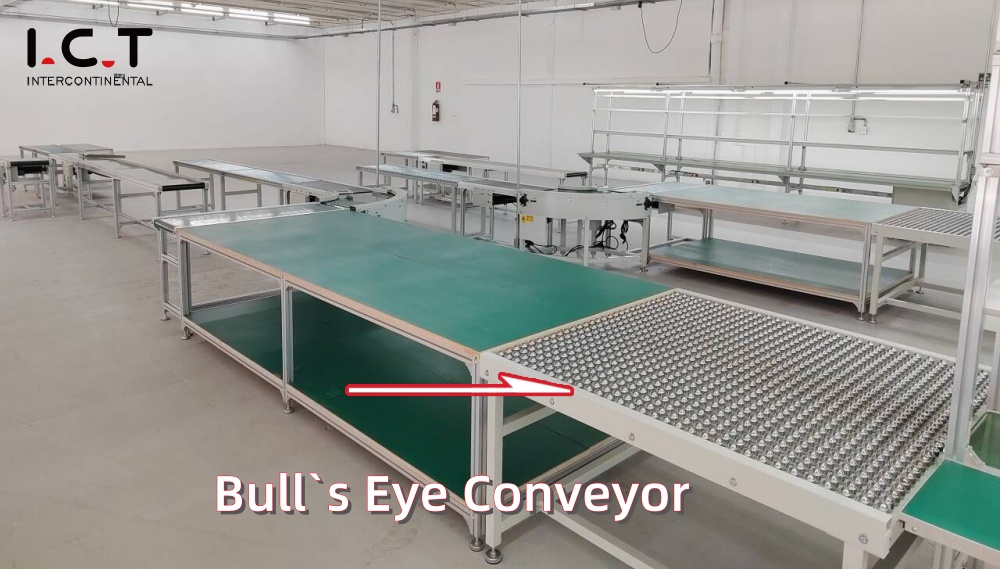

4. Bull`s eye transportband
Het dokstation van de stier past de printplaat aan een specifieke richting aan via een roterend platform om een nauwkeurige docking met stroomafwaartse apparatuur te garanderen. Het wordt vaak gebruikt in SMT-productielijnen om na het patchen het plug-in-proces in te voeren.
Functies:
Nauwkeurige rotatie: de PCB -rotatiehoek kan worden geregeld om een nauwkeurige docking te garanderen.
Hoge aanpassingsvermogen: het kan zich aanpassen aan de vereisten van de productieproces in verschillende richtingen en de lay -out van de productielijn optimaliseren.
Sterke stabiliteit: het neemt een zeer nauwkeurig roterend mechanisme aan om een soepele werking te garanderen en PCB-bewegingsfouten te verminderen.
Welk type PCB -hanteringstransporteur heeft uw voorkeur? >>>
Classificatie PCB -assemblagevoerder op basis van functie

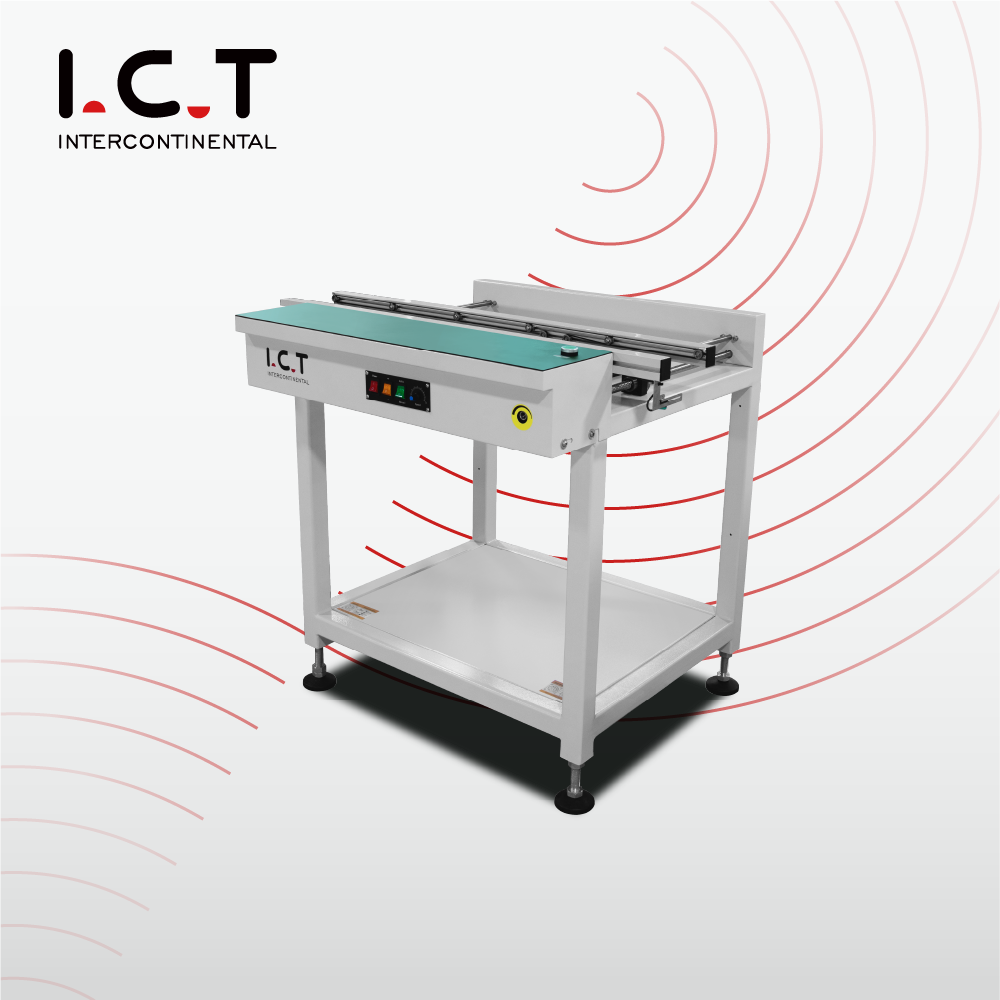

1. Standaard SMT -transportband (transportband voor PCB)
Gebruikt om PCB -boards in SMT -productielijnen over te dragen en standaard transportapparaten tussen verschillende apparaten aan te sluiten.
Werkprincipe:
De motor wordt aangedreven door een riem of ketting om de PCB over de baan over te dragen naar het volgende proces.
Functies:
Eenvoudige structuur, lage kosten, geschikt voor alle SMT -productielijnen.
Koop een citaat >>
2. Multifunctionele SMT PCB-transportbanden
Een multifunctionele transportband is een apparaat dat meerdere functies in één integreert, met als doel de flexibiliteit en efficiëntie van de productielijn te verbeteren.
Vergeleken met traditionele SMT-transportband met één functie, heeft multifunctionele transportband meestal de volgende typen:

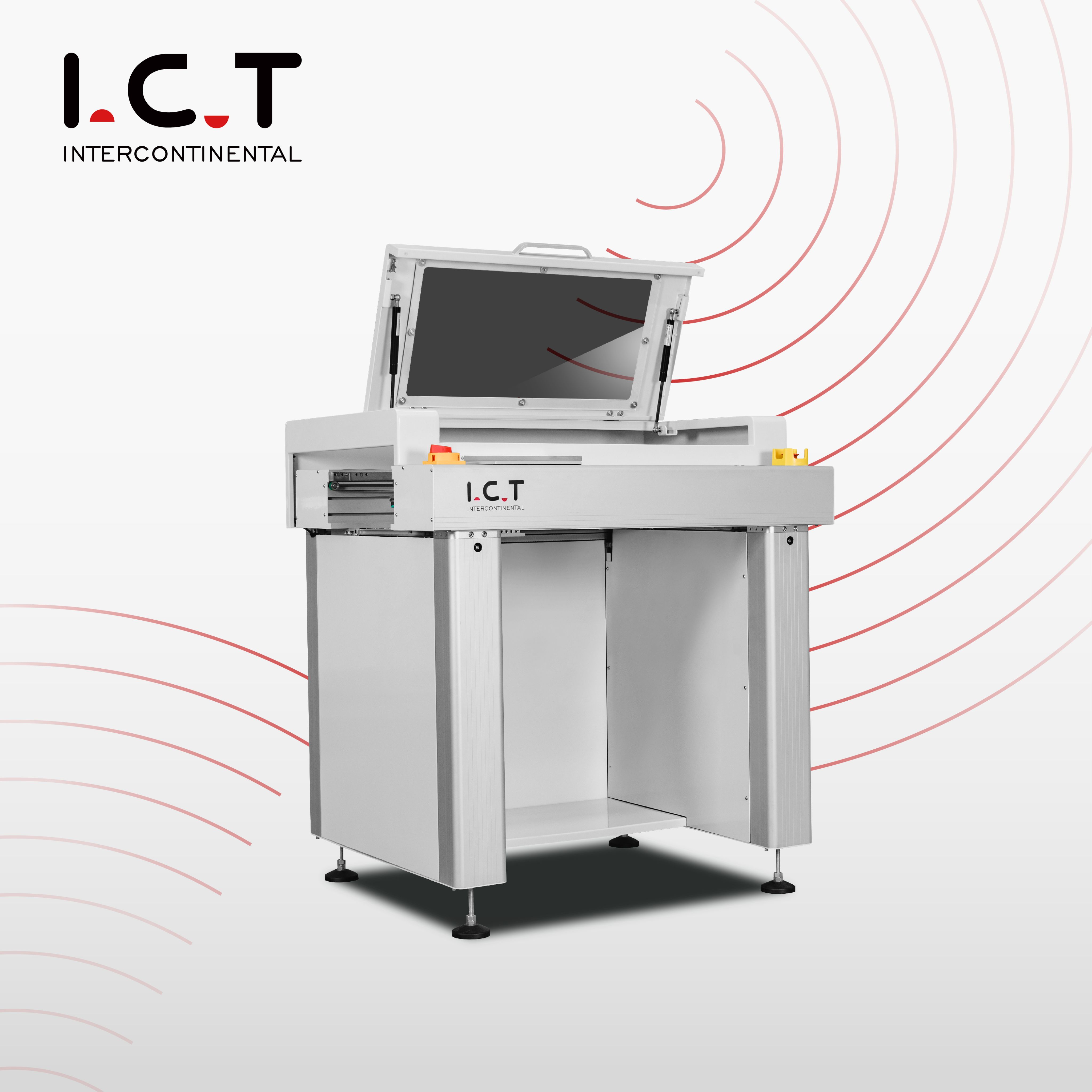

2-1. SMT Link/Inspectie transportband
Sollicitatie:
Werkprincipe:
Biedt een stabiel PCB -overdrachtsplatform, uitgerust met verlichting en vergrootglas voor handmatige visuele inspectie of herwerken.
Functies:
PCB kan afzonderlijk worden gestopt, de operator kan inspecteren of herwerken, sommige modellen ondersteunen dubbele sporen of verstelbare snelheid.
Koop een citaat >>
2-2. SMT PCB -koeltransporteur
Sollicitatie:
Nadat Reflow Soldering/Wave Soldering/Selective Soldering, zorg er dan voor dat de PCB zich op een veilige temperatuur heeft voordat het inspectie- of montageproces wordt ingevoerd.
Voor temperatuurgevoelige processen, zoals coating of specifieke montagestappen.
Werkprincipe:
De PCB -koeltransporteur maakt gebruik van natuurlijke of luchtkoeling om de PCB -temperatuur te verlagen, waardoor stabiele overdracht naar inspectie of montage zorgt.
Functies:
De PCB -koeltransporteur koelt snel af met behulp van natuurlijke of luchtkoeling, ondersteunt een verstelbare luchtstroom, zorgt voor een stabiele werking en wordt na het solderen veel gebruikt voor temperatuurbeheer.
Koop een citaat >>

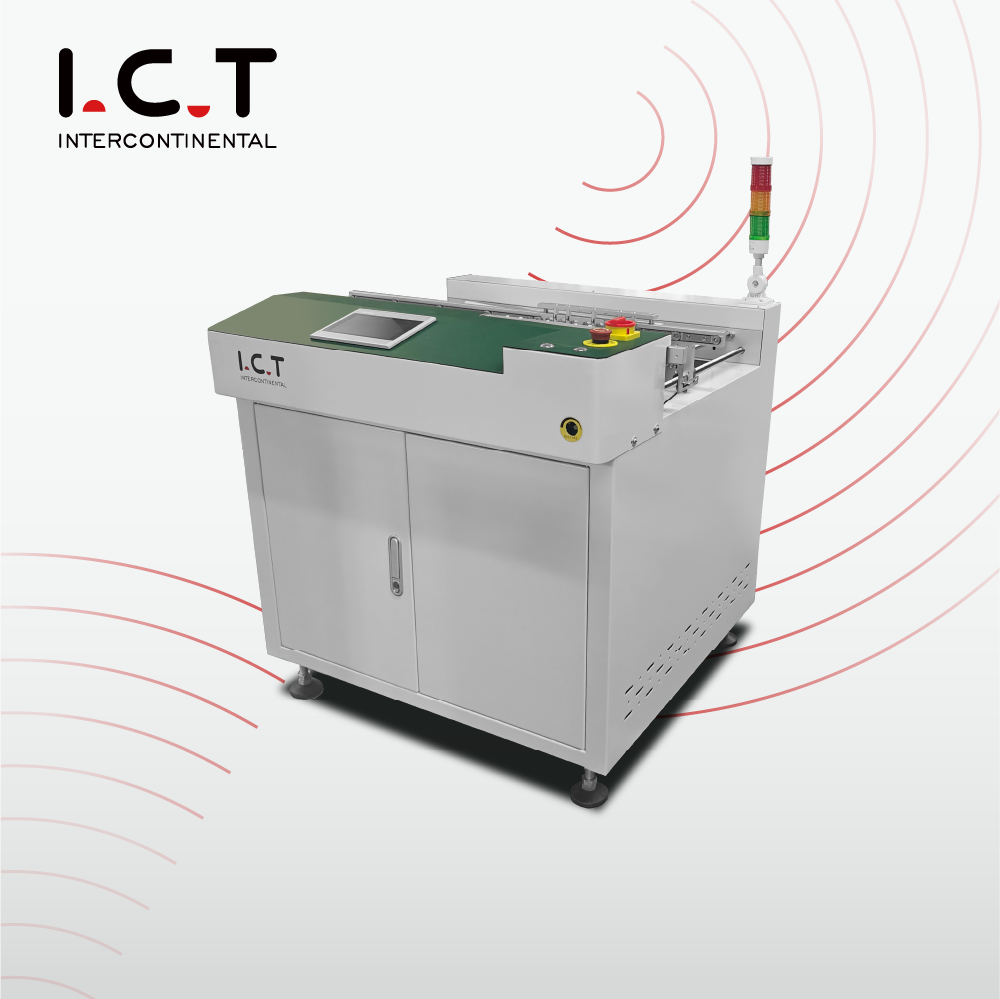

2-3. SMT PCB afwijzen transportband
Sollicitatie:
Screening van defecte producten op de productielijn;
Gebruikt in combinatie met AOI, SPI, I.C.T en andere inspectieapparatuur;
Voor het voorkomen dat defecte producten het volgende proces invoeren en de opbrengstsnelheid verbeteren.
Werkprincipe:
Detecteer de PCB -status en leid automatisch PCB's die niet aan de normen voldoen aan een speciaal herwerkgebied.
Functies:
Hoge detectienauwkeurigheid, handmatige of automatische screening en verbeterde productiekwaliteitsbeheer.
Koop een citaat >>
2-4. SMT PCB -telescopische transportband
Sollicitatie:
Werkprincipe:
De baanlengte kan worden aangepast aan verschillende PCB -maten of productie -eisen.
Functies:
De transmissieafstand kan dynamisch worden aangepast om de flexibiliteit van de productielijn te verbeteren.
Koop een citaat >>
2-5. SMT PCB Flipper / Inverter
Sollicitatie:
PCB-productie die dubbelzijdige montage vereist
Nadat de SMT-montage is voltooid, draait u het op voor het solderen van plug-in
Werkprincipe:
De PCB wordt 180 ° gedraaid door een pneumatisch of mechanisch flipping-mechanisme, geschikt voor dubbelzijdige verwerking.
Functies:
Nauwkeurige flipping, stabiele werking, geschikt voor dubbelzijdige patch en plug-in processen.
Koop een citaat >>
2-6. SMT PCB Turn transportband / Diverter
Sollicitatie:
Beperkte productielijnruimte, moet de PCB -transmissie -richting aanpassen
Verbind apparatuur in verschillende richtingen
Werkprincipe:
Gebruikt om PCB's om te leiden naar verschillende kanalen in een
Productielijn (roteer 90 °, 180 °, 270 °).
Functies:
Optimaliseer de indeling van de productielijn, verminder de vloeroppervlak en pas aan aan complexe procesvereisten.
Koop een citaat >>
2-7. SMT PCB -vertaling shuttle transportband
Sollicitatie:
Hogesnelheidsproductielijn, het verminderen van het knelpunt van single-lane transmissie;
Verbinding voor en na dual-lane plaatsingsmachine of tweebaansgelopende solderen.
Werkprincipe:
Door het horizontale bewegende mechanisme wordt de PCB van het ene spoor naar de andere verplaatst om dual-track of multi-track transmissie te bereiken.
Functies:
Ondersteuning van multi-track-schakelen, de productie-efficiëntie verbeteren, geschikt voor dual-track of multi-track apparatuur.
Koop een citaat >>
← Klik op de afbeelding voor video

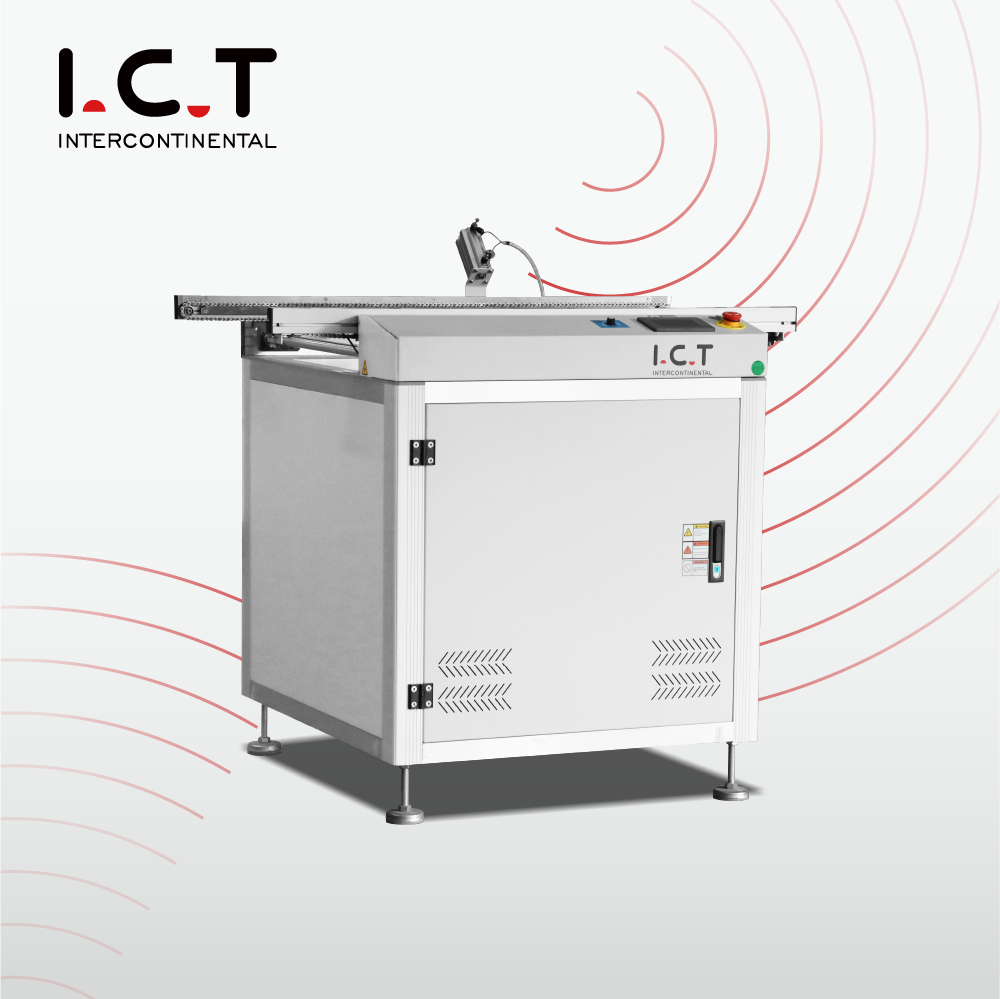

2-8. SMT PCB -wijziging Randmachine (PCB Roterende transportband)
Sollicitatie:
Werkprincipe:
Door het roterende mechanisme wordt de PCB naast elkaar (90 ° of 180 °) veranderd om de transmissierichting of hoek aan te passen.
Functies:
Geschikt voor productieprocessen die zijveranderingen vereisen en de apparatuurverbinding optimaliseren.
Koop een citaat >>
← Klik op de afbeelding voor video
3. Geautomatiseerde transportband (inline SMT -transportband)
Een geautomatiseerde transportband integreert met apparatuur zoals robots en AOI op de SMT -productielijn, waardoor volledig geautomatiseerde productie mogelijk is, de efficiëntie en productkwaliteit verbetert door automatisch PCB's te verwerken.
Werkprincipe:
De geautomatiseerde transportband maakt verbinding met robots en AOI -apparatuur om PCB's automatisch te vervoeren en te verwerken. Robots plaatsen componenten, AOI inspecteert de soldeerkwaliteit en de transportband zorgt voor een soepele PCB -overdracht tussen apparaten tijdens de productie.
Hoofdkenmerken:
Efficiënte transmissie: biedt hoge snelheid, stabiel PCB-transport, het verminderen van handmatige interventie en boostefficiëntie.
Precieze transportband: werkt naadloos met robots en AOI om nauwkeurige PCB -overdracht en -positionering te garanderen.
Intelligente besturing: beschikt over een intelligent systeem dat snelheid en pad aanpast voor flexibele productie.
Real-time monitoring: monitoren de productiestatus in realtime, waardoor problemen zich snel identificeren en aanpakken.
Sollicitatie:
Volledig geautomatiseerde SMT -lijn: werkt met robots en AOI voor onbeheerde productie.
PCB-assemblage met een hoge precisie: zorgt voor een nauwkeurige PCB-overdracht voor precieze montage.
Flexibele productie: maakt snel schakelen voor productie met multivariëteit, kleine batch.
Classificatie SMT -lijntransporteur op basis van toepassing
In de elektronische productie -industrie kunnen PCB -transportbanden worden gebruikt in verschillende productielijnen om te voldoen aan specifieke proces- en productievereisten, afhankelijk van hun toepassingsscenario's.
De volgende zijn enkele van de belangrijkste toepassingsscenario's en hun kenmerken:
1. SMT -productielijn:
Toepassing: verbindt apparatuur zoals printers, plaatsingsmachines en Reflow Soldering om een soepele PCB -transmissie te garanderen.
Vereisten: Nauwkeurige positionering, verstelbare snelheid en hoge compatibiliteit voor hoge snelheidsproductie.
2. Wave Soldering Productielijn:
Toepassing: begeleidt PCB's naar de wave -soldeer oven, waardoor de kwaliteit en de consistentie van het solderen wordt gezorgd.
Vereisten: Hoge temperatuurweerstand, voorkomt PCB -kromtrekken en handhaaft stabiele snelheid voor effectief solderen.
3. Productielijn voor plug-in componentconstructie:
4. Productielijn inspectie en testen:

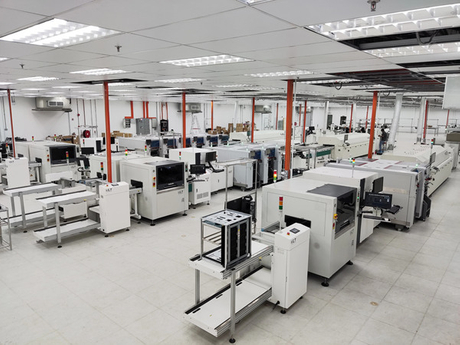

SMT -productielijn

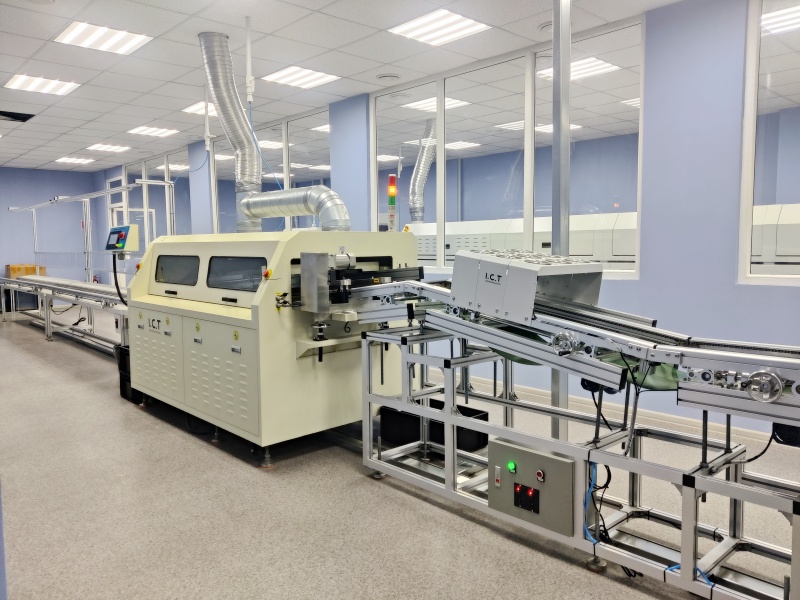

Dip -assemblagelijn
Wilt u uw productielijn verbeteren? >>>
Classificatie PCB -transportband op basis van materiaal
In de SMT -industrie, SMT -transportbanden, afhankelijk van het materiaal, zijn transportbanden voornamelijk verdeeld in twee categorieën:
1. Metalen transportbanden:
2. Plastic transportbanden:
Bij het selecteren van het materiaal voor transportbanden is het belangrijk om de specifieke behoeften van de SMT -productielijn te overwegen, inclusief omgevingscondities, belastingvereisten en budgetbeperkingen, om de prestaties en betrouwbaarheid van de apparatuur te waarborgen.
Classificatie PCB -hanteringstransporteur op basis van configuratie

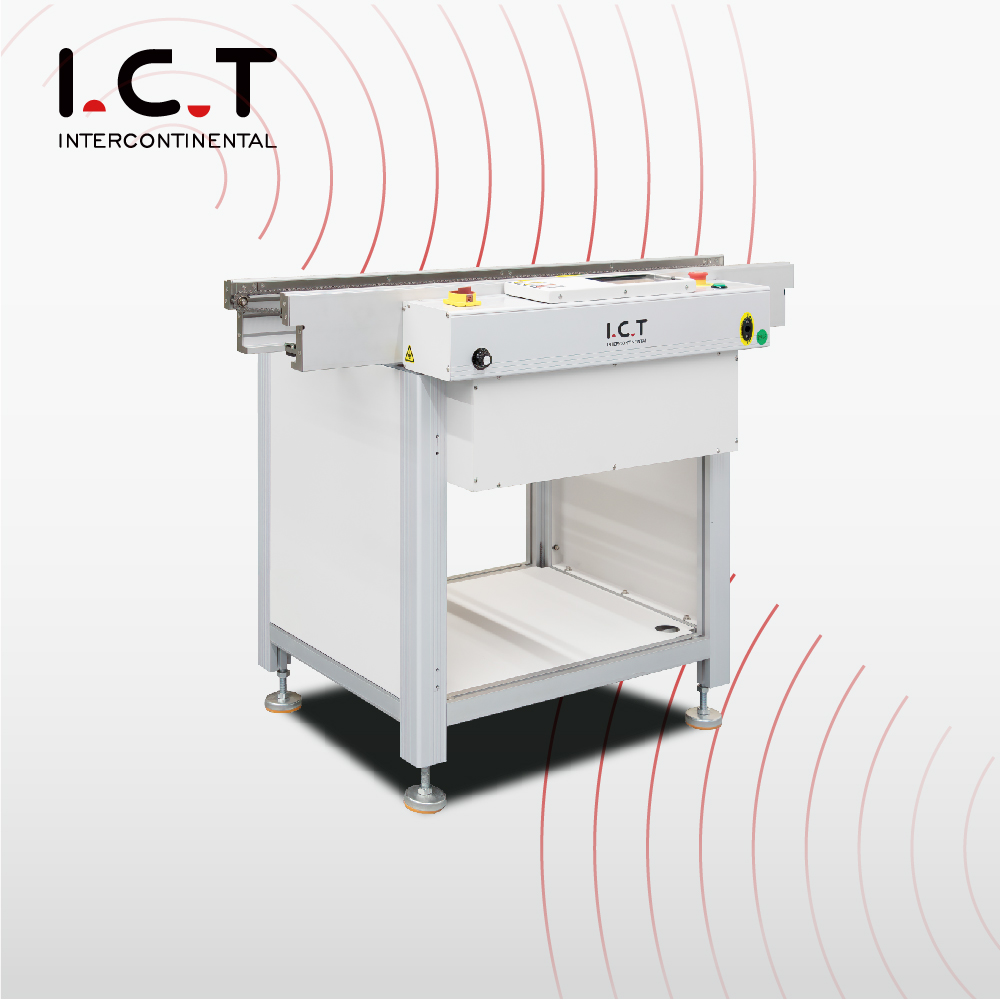

I.C.T high-end PLC PCB-transportband
PLC-gebaseerde transportband
Geavanceerde transportbanden met programmeerbare logische besturing (PLC).
Beschikt over een touchscreen voor realtime monitoring en aangepaste programmering.
Classificatie SMT transportband op basis van snelheid
1. Lage snelheid PCB-transportband
2. High-speed PCB-transportband
Hoe kies je de juiste SMT -transportband voor je productie?
Het selecteren van het juiste PCB -transportsysteem is afhankelijk van specifieke productiebehoeften, zoals PCB -grootte, verwerkingssnelheid en automatiseringsniveau. Of u nu een kettingtransporteur nodig hebt voor zware PCB's, een riemtransporteur voor precisieafhandeling of een luchtdrijvende transportband voor gevoelige circuits, het kiezen van de juiste apparatuur is essentieel voor efficiëntie en kwaliteit.
Voor diegenen die op zoek zijn naar krachtige SMT-transportbanden in hun productielijnen, kan het begrijpen van deze classificaties helpen een weloverwogen beslissing te nemen. Bent u op zoek naar een betrouwbare SMT -transportfabrikant?
Neem vandaag nog contact met ons op om de beste oplossing te vinden voor de behoeften van uw PCB -montage! >>>
