Stikstof- en luchtreflow-solderen gebruiken dezelfde basisverwarmingscyclus, maar creëren verschillende atmosferen rond de PCB. Luchtreflow maakt gebruik van de omringende atmosfeer. Stikstofreflow vervangt een groot deel van die lucht door een inert gas om zuurstof tijdens verwarming te verminderen.
De betere keuze hangt af van de montage, soldeerpasta, oppervlakteafwerking, kwaliteitsdoel, productievolume en bedrijfskosten. Stikstof kan de procesmarge verbeteren, maar is niet automatisch voor elke SMT-lijn nodig.
Bij luchtreflow beweegt de PCB door verwarmde zones, terwijl normale lucht de soldeerpasta en componenten omringt. Flux verwijdert oppervlakteoxiden terwijl de pasta smelt, en het soldeer vormt de verbinding tijdens de reflow-fase.
De luchtreflow is eenvoudig te bedienen en vereist geen continue stikstoftoevoer. Het is vaak geschikt voor standaardassemblages met stabiele pasta, royale padgeometrie en voldoende procesmarge.
Bij stikstofreflow introduceert de oven stikstof in de procestunnel. Het gas verdringt zuurstof en verkleint de kans op oxidatie terwijl het bord heet is.
In de complete stikstof-reflow-soldeergids wordt uitgelegd hoe sfeerbeheersing samenwerkt met profilering, printen, plaatsing en inspectie.
Zuurstof reageert bij verhoogde temperatuur met koper, componentafsluitingen en soldeerpoeder. Oxidelagen kunnen ervoor zorgen dat gesmolten soldeer zich langzamer verspreidt en kan het risico op niet-bevochtigende of inconsistente afrondingen vergroten.
Stikstof vermindert de zuurstof die beschikbaar is voor deze reactie. Het voordeel is meestal beter zichtbaar bij blootliggend koper, moeilijke afwerkingen, kleine pads en loodvrije processen bij hoge temperaturen.
Flux verwijdert oxiden tijdens verwarming, maar de activiteit ervan wordt beperkt door tijd en temperatuur. Een zuurstofarme omgeving kan de hoeveelheid werk die nodig is voor de flux verminderen en een breder procesvenster bieden.
Dit betekent niet dat stikstof een goede fluxselectie kan vervangen. De opslag van de pasta, de staat van het stencil, het printvolume en het thermische profiel blijven van cruciaal belang.

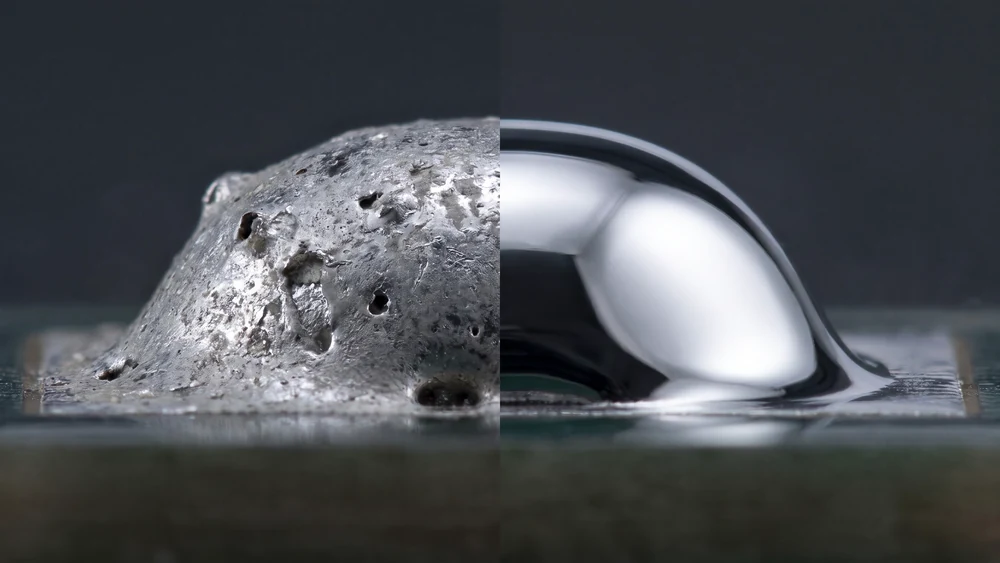

Een goede bevochtiging zorgt voor een continue verbinding tussen het soldeer, de pad en de componentafsluiting. In een luchtatmosfeer kan oxidatie de verspreiding van soldeer op sommige oppervlakken vertragen. Stikstof kan ervoor zorgen dat het soldeer zich gelijkmatiger verspreidt.
Voor moeilijke platen moeten de soldeerbevochtiging en de verbindingskwaliteit worden beoordeeld met daadwerkelijke productieplaten, in plaats van alleen op het uiterlijk te worden beoordeeld.
Stikstof kan het niet bevochtigen, ontvochtigen, soldeerballen en de onstabiele filetvorm verminderen. Het heeft mogelijk weinig effect op defecten die worden veroorzaakt door overmatige pasta, slechte uitlijning, beschadigde pads of een onjuist thermisch profiel.
Scheid defecten naar oorzaak. Een lager totaal aantal defecten is nuttig, maar het procesteam moet ook weten welke defectcategorie is gewijzigd.
Componenten met een fijne spoed hebben kleine pads en een beperkte procesmarge. Een kleine verandering in soldeervolume, oxidatie of thermische balans kan overbrugging of onvolledige bevochtiging veroorzaken.
Voor SMT-montage met fijne spoed kan stikstof de consistentie verbeteren als de afwerking en pasta van het bord al goed onder controle zijn.
Producten voor de automobielsector, de medische sector, de lucht- en ruimtevaartsector, vermogenselektronica en industriële besturingsproducten vereisen mogelijk sterker procesbewijs. Als een klantspecificatie of interne betrouwbaarheidsnorm een laag zuurstofgehalte vereist, kan stikstofreflow noodzakelijk zijn.
Bij de beslissing moet ook rekening worden gehouden met de faalkosten in het veld. Een kleine gaskosten kunnen redelijk zijn als ze dure herbewerking, uitval of garantierisico"s voorkomen.
Loodvrije legeringen vereisen vaak hogere piektemperaturen dan tin-loodlegeringen. Een hogere temperatuur verhoogt de oxidatiedruk en verkort de tijd die beschikbaar is voor fluxactiviteit.
Het loodvrije stikstofreflowproces kan de bevochtigingsstabiliteit verbeteren, vooral wanneer SAC-legeringen worden gebruikt met uitdagende plaatafwerkingen.
Veel loodvrije assemblages draaien met succes in de lucht. Een geschikte pasta, een schoon oppervlak, het juiste profiel en een adequaat kussenontwerp kunnen voldoende procesmarge bieden.
Voer een vergelijking uit voordat u van uitrusting wisselt. Vergelijk hetzelfde bord in lucht en stikstof, terwijl de pastapartij, transportsnelheid, thermisch profiel en laadpatroon constant blijven.
Er is niet één zuurstofdoel voor elk product. Het juiste niveau hangt af van de legering, de samenstelling van de pasta, de afwerking van de plaat, de steek van de componenten, de thermische massa en de betrouwbaarheidsverwachtingen.
Het stikstof-reflow-zuurstofniveau moet worden gedefinieerd samen met de sensorlocatie, normale beladingstoestand, waarschuwingslimiet en actielimiet.

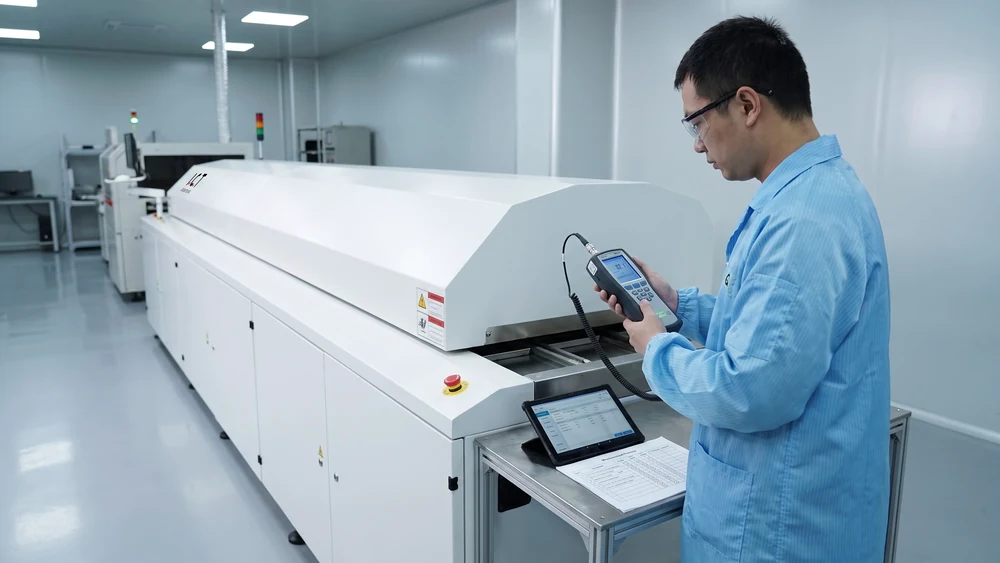

Laat de oven thermische stabiliteit bereiken voordat u gaat meten. Registreer de zuurstof-, stikstofstroom, zonetemperaturen, transportbandsnelheid en plaatbelading. Metingen uitgevoerd met geopende deuren of zonder normale belasting kunnen misleidend zijn.
Kalibreer de zuurstofanalysator volgens de instructies van de fabrikant. Een defecte bemonsteringslijn of een vertraagde sensorreactie kunnen ervoor zorgen dat een stabiel proces instabiel lijkt.
Door luchtreflow worden de kosten voor de aankoop, opslag en distributie van stikstof vermeden. Het kan ook minder atmosfeeronderhoud vergen. Dit kan het aantrekkelijk maken voor producten met een kleiner volume of assemblages met een grote procestolerantie.
Stikstofreflow voegt gasverbruik, voorraadbeheer, lekcontroles, analyseronderhoud en apparatuurcontroles toe. De gaskosten zijn afhankelijk van de stroomsnelheid, bedrijfsuren, spoelcycli, stand-bymodus en lekkage.
Gebruik een praktische berekening van het stikstofverbruik voordat u de twee processen vergelijkt.
Een betrouwbaar SMT-reflow-ovenplatform moet stabiele temperatuurregeling, effectieve afdichting, verstelbare uitlaat, zuurstofmonitoring en toegankelijke onderhoudspunten bieden.
Voor een nieuwe lijn moeten de atmosfeervereisten samen met de printer, plaatsingsmachine, inspectiesysteem en traceerbaarheidssoftware worden beoordeeld.
Begin met een productievertegenwoordigend bestuur. Gebruik hetzelfde stencil, pasta, componentenprogramma, transportbandsnelheid en hetzelfde thermische profiel. Vergelijk de lucht- en stikstofomstandigheden met voldoende planken om de normale variatie vast te leggen.
Meet de opbrengst bij eerste doorgang, niet-bevochtiging, overbrugging, leegte, soldeerballen, herbewerkingstijd en inspectieresultaten. Voeg doorsneden of betrouwbaarheidstests toe wanneer het product dit vereist.
Vergelijk niet alleen de kosten van lucht en stikstof. Inclusief uitval, herbewerking, lijnonderbrekingen, inspectietijd, goedkeuring van de klant en betrouwbaarheid in het veld.
Als de twee processen hetzelfde resultaat opleveren, kan lucht zuiniger zijn. Als stikstof een terugkerend defect verhelpt of een hoogwaardig samenstel beschermt, kunnen de extra kosten ervan gerechtvaardigd zijn.
Nadat het stikstofproces stabiel is, controleert u de afdichtingen, de uitlaatbalans, de toevoerdruk en de stand-by-instellingen. Pas in kleine stappen optimalisatie van de stikstofstroom toe en controleer zowel de zuurstofterugwinning als de gewrichtskwaliteit.
Nee. Stikstof biedt een atmosfeer met minder zuurstof, maar de waarde hangt af van de plaat en het proces. Luchtreflow kan volledig geschikt zijn voor standaardassemblages. Een gecontroleerde vergelijking levert beter bewijs op dan een algemene aanname.
Nee. Stikstof kan oxidatiegerelateerde defecten, zoals niet-bevochtigende of inconsistente filets, verminderen. Het elimineert geen drukfouten, onvoldoende pasta, slechte plaatsing, vervuiling, thermische onbalans of beschadigde componenten.
Het doelwit moet afkomstig zijn van de pastaleverancier, de eisen van de klant en de productieproef. Definieer een normale bedrijfswaarde en wis alarmgrenzen. Geef altijd aan waar en onder welke beladingstoestand zuurstof wordt gemeten.
Nee. Veel loodvrije producten werken met succes in de lucht. Stikstof is nuttiger wanneer hoge temperaturen, fijne spoed, moeilijke afwerkingen of betrouwbaarheidseisen een smal procesvenster creëren.
Meet de werkelijke stroom, repareer lekken, balanceer de uitlaatgassen, gebruik geschikte stand-by-instellingen en verminder de stroom pas na validatie. Gasbesparingen mogen nooit ten koste gaan van onstabiele zuurstofniveaus of een lagere verbindingskwaliteit.
Controleer de stikstoftoevoerdruk, kleppen, filters, deurafdichtingen, toegangspanelen, uitlaatinstellingen, kaartbelasting en staat van de analysator. Registreer de gebeurtenis en bevestig de meting na corrigerende actie.
