Stikstof-reflow-solderen is een reflow-proces waarbij stikstof wordt gebruikt om de zuurstof rond een printplaat te verminderen terwijl de soldeerpasta smelt. De gecontroleerde atmosfeer kan oxidatie verminderen, bevochtiging verbeteren en processtabiliteit verhogen voor veeleisende SMT-assemblages.
Stikstof is geen vervanging voor goed printen, plaatsen, profileren of controleren. Het werkt het beste als het wordt behandeld als onderdeel van een compleet productieproces. In deze handleiding wordt uitgelegd hoe stikstofreflow werkt, hoe u een zuurstofdoel selecteert, wanneer stikstof nuttig is en hoe u de bedrijfskosten kunt beheersen.
Na het printen van de soldeerpasta en het plaatsen van de componenten, gaat de PCB de reflow-oven in. De plaat passeert voorverwarm-, week-, reflow- en koelzones. Tijdens deze cyclus smelt de pasta en vormt er elektrische en mechanische verbindingen.

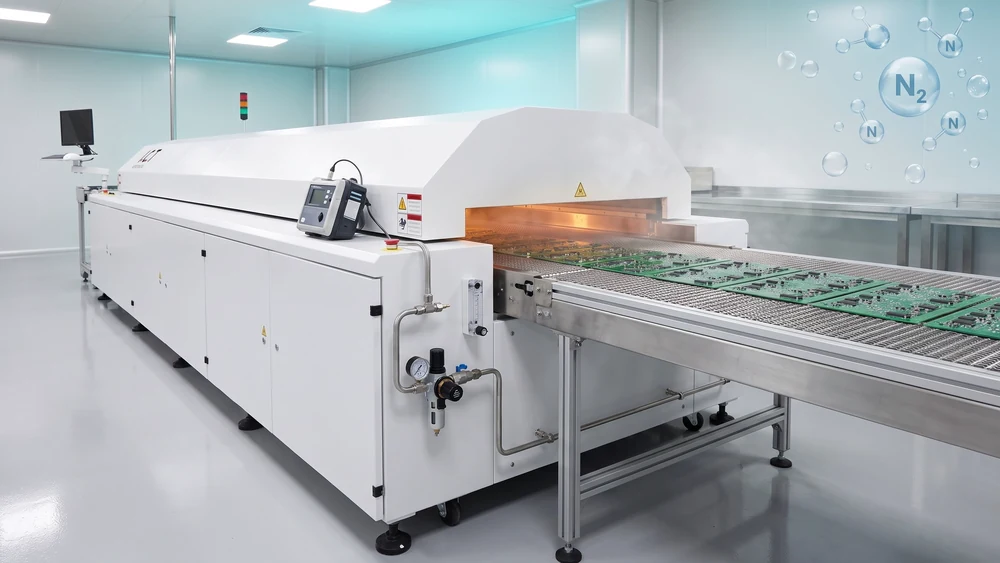

In een stikstofreflowoven verplaatst stikstof een groot deel van de lucht in de procestunnel. Hierdoor ontstaat er een zuurstofarme omgeving rond de PCB en het gesmolten soldeer.
Zuurstof reageert bij hoge temperaturen met koper, componentaansluitingen en soldeerpoeder. Oxidelagen kunnen de verspreiding van soldeer vertragen en de bevochtiging minder consistent maken. Een zuurstofarme atmosfeer geeft de flux een schonere omgeving waarin oppervlakteoxiden kunnen worden verwijderd.
Het stikstofreflowovenproces omvat gasafdichting, zuurstofmeting, stroomregeling, thermische profilering en alarmbeheer. Het is meer dan het toevoegen van een stikstoftoevoerleiding aan een gewone oven.
Stikstof komt binnen via injectiepunten of distributiespruitstukken. Het ovenontwerp verplaatst het gas door de verwarmingszones, terwijl het uitlaatsysteem de verplaatste lucht verwijdert. Goede apparatuur houdt de sfeer over het hele boardpad stabiel.

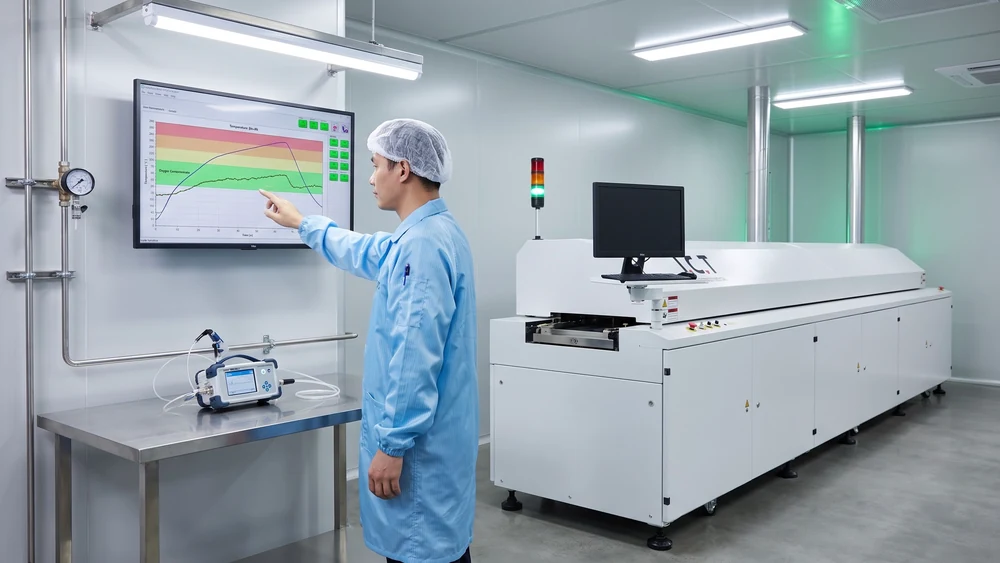

Sensorlocatie is belangrijk. Een lage zuurstofwaarde op een gegeven moment bewijst niet dat elke zone dezelfde toestand heeft. Deurafdichtingen, transportbandopeningen, uitlaatgasbalans en belading van planken kunnen lokale verschillen veroorzaken.
Productieteams definiëren gewoonlijk een normaal zuurstofdoel, een waarschuwingslimiet en een actielimiet. De juiste waarden zijn afhankelijk van soldeerpasta, legering, plaatafwerking, componentdichtheid en betrouwbaarheidseisen.
Het doel moet altijd een meetlocatie en bedrijfstoestand bevatten. "Onder 1.000 ppm" is onvolledig als de sensorpositie en het laadpatroon niet zijn vastgelegd.

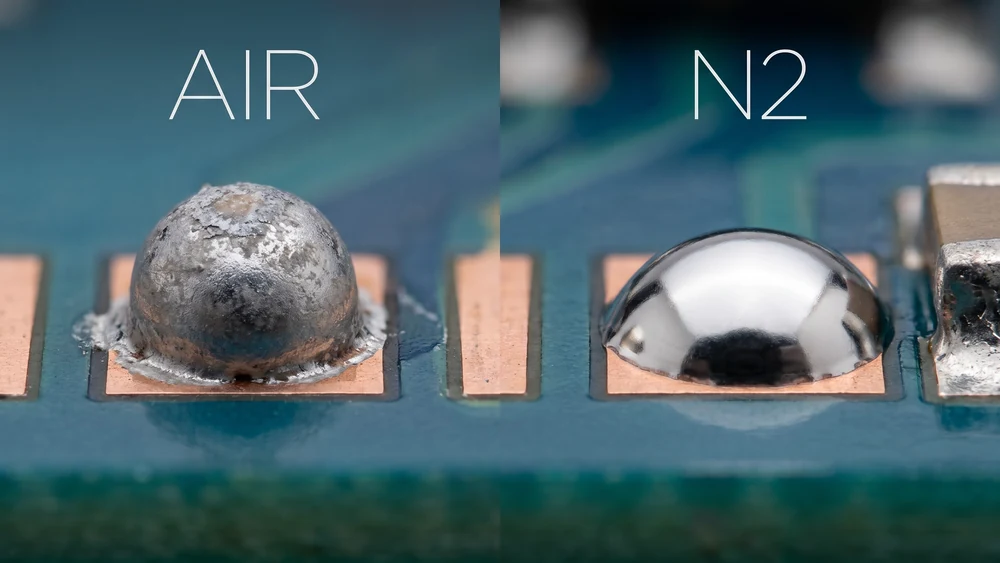

Stikstof kan de soldeerverspreiding op geoxideerde oppervlakken verbeteren. Het kan het niet-bevochtigen, ontvochtigen, soldeerballen en het inconsistente uiterlijk van de filet verminderen. De voordelen zijn meestal beter zichtbaar als een product al een smal procesvenster heeft.
Een nuttige vergelijking van stikstof en luchtatmosfeer moet de opbrengst van de eerste doorgang, de herbewerkingskosten, het pastagedrag, het gasverbruik, het energieverbruik en de eisen van de klant omvatten.
Veel standaardassemblages kunnen met succes in de lucht worden uitgevoerd. Een plaat met een royale padgeometrie, stabiele pasta, een betrouwbaar thermisch profiel en voldoende procesmarge profiteert mogelijk niet genoeg van stikstof om de extra kosten te rechtvaardigen.
Voer een gecontroleerde vergelijking uit voordat u een beslissing neemt. Houd de plaatrevisie, plakpartij, stencil, profiel, transportsnelheid en laadpatroon consistent.
Oxidelagen verhogen de weerstand tussen gesmolten soldeer en de aansluiting van het kussen of de component. Soldeer kan van het oppervlak loskomen, zich ongelijkmatig verspreiden of een onvolledige afronding achterlaten.
Het doel van oxidatiecontrole tijdens reflow is het verminderen van de blootstelling aan zuurstof terwijl de metalen oppervlakken en het soldeer heet zijn.
Stikstof kan geen vuile printplaat, onvoldoende pasta, slechte stencillossing, verkeerde plaatsing van componenten of een onjuist thermisch profiel repareren. Kartonopslag, pastaverwerking, stencilreiniging en printinspectie blijven essentieel.
Gebruik stikstof om een geïdentificeerde atmosfeergerelateerde beperking te verbeteren. Gebruik het niet als vervanging voor basisprocesdiscipline.
Begin met het atmosfeeradvies van de soldeerpastaleverancier. Controleer vervolgens de plaatafwerking, blootliggend koper, componentsteek, thermische massa, piektemperatuur en tijd boven liquidus.
Het stikstof-reflow-zuurstofniveau moet worden vermeld met een meetpunt en productiebeladingstoestand.
Voer een basislijn uit bij de huidige zuurstofinstelling. Test vervolgens één of meerdere lagere targets met behulp van representatieve productieborden. Inspecteer bevochtiging, overbrugging, holtes, tombstoneing, soldeerballen, filetvorm en first-pass-opbrengst.
Kies het laagste doel dat een stabiel en economisch verstandig proces oplevert. Een lager getal is niet automatisch beter als het de productkwaliteit niet verbetert.
Een goede bevochtiging zorgt voor een continue verbinding tussen het soldeer, de pad en de componentafsluiting. Het soldeer verspreidt zich over het beoogde padgebied en vormt een geschikte afronding.
Een gecontroleerde atmosfeer kan de soldeerbevochtiging en verbindingskwaliteit ondersteunen door de oxidebelasting tijdens de vloeibare fase te verminderen.
Gebruik consistente inspectiecriteria. Combineer geautomatiseerde optische inspectie met microscoopbeoordeling. Gebruik röntgeninspectie voor verborgen verbindingen en dwarsdoorsnede-analyse wanneer betrouwbaarheid van cruciaal belang is.
Volg defecten op type. Stikstof kan de niet-bevochtiging verminderen, terwijl het weinig effect heeft op printgerelateerde overbrugging. Het scheiden van de oorzaken van defecten leidt tot betere beslissingen.
Stikstof wordt aantrekkelijker als een product een fijne steek, kleine passieve componenten, blootliggend koper, moeilijke oppervlakteafwerkingen, loodvrije pasta bij hoge temperaturen of veeleisende betrouwbaarheidseisen heeft.
Auto-, medische, ruimtevaart-, vermogenselektronica- en industriële assemblages kunnen ook gedocumenteerde atmosfeervereisten hebben.
Bij de beslissing over de toepassing van stikstofreflow moeten defectpreventie, herbewerking, schroot, betrouwbaarheid in het veld, gaskosten, productievolume en goedkeuringsvereisten van de klant worden betrokken.
Een korte productieproef levert vaak meer bruikbaar bewijs op dan een algemene uitspraak over de stikstofkwaliteit.
Pads met een fijne toonhoogte en kleine aansluitingen laten minder ruimte voor procesvariatie. Een kleine verandering in het pastavolume, de uitlijning, de oxideconditie of de thermische balans kan een zichtbaar defect veroorzaken.
Voor SMT-assemblage met fijne spoed kan stikstof helpen de bevochtigingsconsistentie te behouden. Het is geen vervanging voor nauwkeurig afdrukken en plaatsen.
Gebruik een geschikte sjabloondikte, openingsontwerp, pastatype en inspectiestrategie. Controleer de coplanariteit van de componenten en het kussenontwerp. Profileer zowel kleine als grote thermische kenmerken op hetzelfde bord.
Loodvrije legeringen gebruiken over het algemeen hogere reflow-temperaturen dan tin-loodlegeringen. Hogere temperaturen verhogen de oxidatiedruk en verkleinen de beschikbare marge voor fluxactiviteit.
Het loodvrije stikstofreflowproces kan een betere bevochtiging en een stabieler uiterlijk ondersteunen, vooral wanneer SAC-legeringen worden gebruikt.
Het verlagen van de zuurstof neemt de noodzaak van thermische profilering niet weg. Controleer de stijgingssnelheid, het weekgedrag, de piektemperatuur en de tijd boven liquidus. Gevoelige componenten moeten binnen hun goedgekeurde temperatuurgrenzen blijven.
Het gasverbruik is afhankelijk van debiet, bedrijfsuren, spoeltijd, opstartcycli, stand-by-instellingen en lekkage. Meet indien mogelijk de werkelijke stroom op het leveringspunt.
Een praktische berekening van het stikstofverbruik zet de stroom om in gebruik per uur, per dag en per maand. Voeg bezorgkosten, tankhuur en onderhoudskosten toe.
Controleer deurafdichtingen, toegangspanelen, uitlaatbalans, kleppen, filters en toevoerdruk. Gebruik receptgebaseerde stand-by-instellingen tijdens geplande pauzes.
Optimalisatie van de stikstofstroom moet gebaseerd zijn op zuurstoftrendgegevens en gezamenlijke kwaliteitsresultaten. Verminder de stroom geleidelijk en controleer het herstel na elke verandering.
Evalueer de temperatuuruniformiteit, zonecontrole, stikstofafdichting, zuurstofmeting, uitlaataanpassing, transportbandontwerp, onderhoudstoegang en datalogging.
Een betrouwbaar SMT-reflow-ovenplatform moet stabiele thermische prestaties behouden en tegelijkertijd de zuurstof onder normale productiebelasting controleren.
De oven moet passen bij de printer, het plaatsingssysteem, de inspectieapparatuur en het traceerbaarheidssysteem. De volledige SMT-productielijn moet één consistent productrecept ondersteunen, van printen tot en met inspectie.
Een machine met twee rails kan de productieflexibiliteit verbeteren, maar beide rails moeten geschikte thermische en atmosferische prestaties behouden.
Een loodvrije reflow-oven met dubbele rail moet worden geëvalueerd door representatieve besturen en normale belastingsomstandigheden.
Hoge zuurstofwaarden kunnen het gevolg zijn van lekkages, overmatige uitlaatgassen, lage stikstofdruk, verstopte filters, defecte kleppen, slechte belasting of problemen met de analysator. Controleer mechanische oorzaken voordat u eenvoudigweg de gasstroom verhoogt.
Wanneer een lijn afwijkt, helpen de gedocumenteerde stappen voor het oplossen van problemen met de stikstofreflow de operators consistent te reageren.
Definieer zuurstofdoelen, alarmniveaus, meetfrequentie, kalibratie-intervallen, onderhoudsverantwoordelijkheden en reactiestappen van de operator.
Trendzuurstof, flow, temperatuur, transportbandsnelheid, defecten en herbewerking samen. Een stabiel proces moet reproduceerbaar zijn over ploegendiensten, operators, pastapartijen en normale productiebelastingen.
Nee. Stikstof kan de oxidatiecontrole en bevochtiging verbeteren, maar de verbetering hangt af van de assemblage. Luchtreflow kan voldoende zijn als de plaat voldoende procesmarge heeft. Een gecontroleerde vergelijking is de beste manier om het voordeel te evalueren.
Er bestaat geen universele zuurstofwaarde. Begin met de aanbeveling van de pastaleverancier en valideer deze met representatieve besturen. Definieer een normaal doel, waarschuwingslimiet en actielimiet op een gespecificeerde sensorlocatie.
Stikstof kan oxidatiegerelateerde bevochtigingsproblemen verminderen. Het kan geen vervuiling, onvoldoende pasta, een slecht kussenontwerp, onjuiste profilering of coplanariteit van componenten corrigeren. Bevochtiging moet samen met print-, plaatsings- en thermische gegevens worden geëvalueerd.
Controleer eerst lekkages, uitlaatbalans, kleppen, afdichtingen, filters en toevoerdruk. Verlaag vervolgens de stroom in kleine stappen terwijl u het zuurstofherstel en de gewrichtskwaliteit bewaakt. Verlaag nooit de stroom alleen omdat de gasrekening hoog is.
Nee. Veel loodvrije platen kunnen met succes in de lucht worden gebruikt als de pasta, afwerking, profiel en ontwerp goed op elkaar zijn afgestemd. Stikstof is waardevoller wanneer hoge temperaturen, fijne spoed, moeilijke afwerkingen of betrouwbaarheidseisen de procesmarge verkleinen.
Bewaar het goedgekeurde profiel, het zuurstofdoel, de alarmgrenzen, de stroominstellingen, de kalibratiegegevens van de analysator, de onderhoudsgeschiedenis, de laadomstandigheden van het bord, gegevens over defecten en corrigerende maatregelen. Deze gegevens ondersteunen procesaudits en maken het oplossen van problemen sneller.
```
