I.C.T |PCBA Automatische selectieve golfsoldeermachine Snelle selectieve golf

Overzicht

Selectief golfsolderen is een speciale vorm van golfsolderen die is uitgevonden om te voldoen aan de ontwikkelingsvereisten van het solderen van doorlopende componenten.Het is vooral geschikt voor het solderen van doorlopende componenten in hoogwaardige elektronische producten.Bijvoorbeeld: militaire elektronische producten, auto-elektronica, producten voor schakelende voedingen en andere industrieën die een hogere soldeerbetrouwbaarheid vereisen.

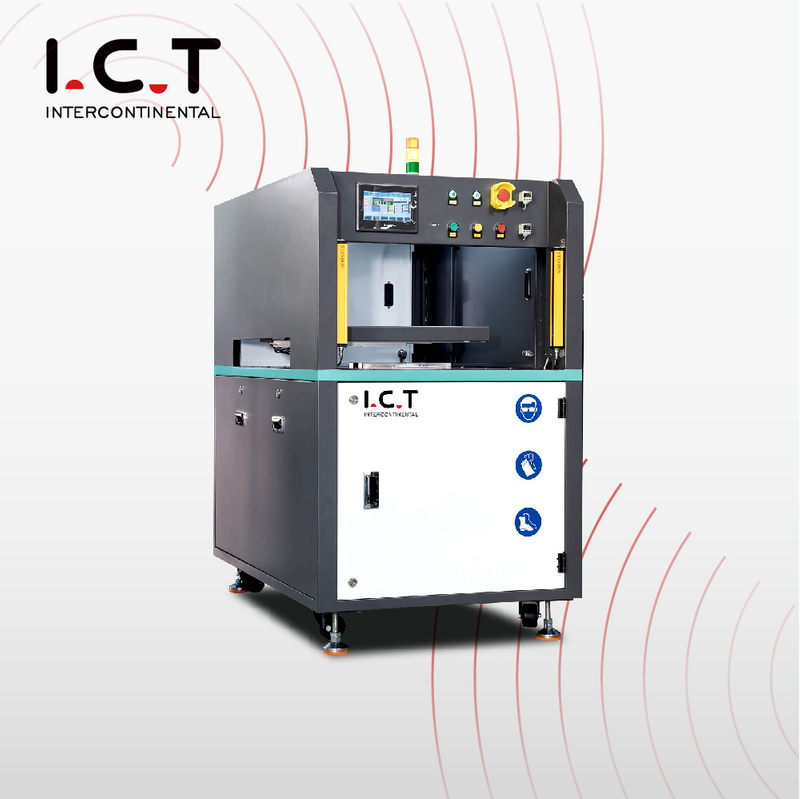

I.C.T SS330 selectief golfsolderen is een hoogwaardige apparatuur die in China is ontwikkeld en geassembleerd.

I.C.T-SS330

I.C.T-SS430

1, de piëzo-elektrische keramische straalklep afkomstig uit Duitsland is geselecteerd, die geschikt is voor flux met een vaste stofgehalte van minder dan 5%, computerbesturing of handmatig aanpassen van de schakelaar, nauwkeurige controle van de spuittijd, spuitsnelheid, economie en milieubescherming, digitale FLUX-stroom Spuitstroom, hoek, dichtheid, breedte en andere parameters kunnen worden vastgelegd.

2, Gebruiksvriendelijk ontwerp: foutdetectie (zoals abnormaal alarm van verwarmingselementen, enz.), regelmatige onderhoudsherinneringen, zuinige functies, handmatige noodtransmissiefunctie en gereedschapsvrij onderhoud, vermindering van uitvalpercentages van apparatuur.

3, Kerncomponenten: gebruik van geïmporteerde componenten om de stabiliteit van de werking van de apparatuur op lange termijn te garanderen.

4, het kan de hoeveelheid soldeer, de soldeertijd en de hoeveelheid soldeer van elke soldeerplek regelen.

5. Het maken van programma's is eenvoudig, met behulp van afbeeldingen of Gerber-gegevens om een ​​productieprogramma te maken.

6, Nozzle kan worden geselecteerd op basis van de grootte van het soldeerpunt, en er is geen armatuur nodig om niet-soldeeronderdelen te beschermen.

7, PCB-afbeeldingen kunnen direct worden gebruikt voor padprogrammering.Het startpunt van het pad, de soldeersnelheid, de snelheid van de lege slag, de hoogte van de z-as en de hoogte van de golftop kunnen op de computer worden ingesteld.

              Flux-spuiten                +                 Voorverwarmen                    +                     Solderen

Flux-systeem

1.  Er is gekozen voor de piëzo-elektrische keramische straalklep uit Duitsland, die geschikt is voor flux met een vaste stofgehalte van minder dan 5%.

2.Flux wordt gevuld door een druktank, zorg ervoor dat de druk stabiel is zonder de hoeveelheid flux te beïnvloeden.De functie voor het detecteren van verstopte spuitmondjes is optioneel.

Systeem voorverwarmen

Voorverwarming van de onderkant is standaard uitgerust in de machine, de positie is instelbaar. IR-verwarmer van boven, efficiënte en stabiele IR-warmtegeleiding. Ontwerpstructuur voor het maximaliseren van het voorverwarmingsgebied. Allround katoenen ontwerp op hoge temperatuur om temperatuurstabiliteit te garanderen. Warmtegenererende en warmtegeleidende onderdelen en motoren gebruiken topmerken. Onderhoud plug-in ontwerp.gereedschapsloze onderhoudsmodus.

Soldeersysteem

1.XYZ-platform bestaat uit een hoge precisie kogelomloopspindel en een hogesnelheidsmotor.

2. De elektromagnetische pompspoel gebruikt een Duits geïmporteerd merk om de stabiliteit en betrouwbaarheid van de piek te garanderen.

3. Soldeertemperatuur, N2-temperatuur, golfhoogte, golfkalibratie enz. Allemaal in staat om in de software in te stellen.

4. Soldeerpot is gemaakt van Ti, geen lekkage.Met gietijzeren verwarming buiten, robuust en snel opwarmen.

5.N2 online verwarmingssysteem, om het soldeer perfect te bevochtigen en de soldeerresten te verminderen.

6. Standaard met automatische reinigingsfunctie van het mondstuk.Hoeveel panelen kunnen worden ingesteld om het mondstuk te reinigen.
