LCO-350
I.C.T
| Hoeveelheid: | |
|---|---|
| Geavanceerde PCBA online lasersnijoplossing
De ICT PCBA Online Lasersnijmachine is gebouwd voor de halfgeleiderindustrie, waar precisie en netheid van cruciaal belang zijn. Dit volledig geautomatiseerde systeem regelt alles, van het laden van karton tot het plaatsen van de uiteindelijke trays. Het maakt gebruik van krachtige groene lasers om PCBA-panelen snel en schoon te snijden, zonder mechanische spanning of thermische schade aan gevoelige componenten. De lijn omvat een geavanceerde lader voor clipframe-toevoer, dubbele snijstations voor een hoge doorvoer en een automatische plaatsingsmachine die OK-producten in trays sorteert en NG-platen naar afvalbakken stuurt. Ontworpen voor naadloze integratie in SMT- of halfgeleiderlijnen, ondersteunt het complexe vormen, dunne platen en productie met een hoge mix, terwijl de randen glad en deeltjesvrij blijven.
| Belangrijkste kenmerken in detail
Zeer nauwkeurig dubbel lasersnijden
Twee groene lasers van 35 W werken samen om planken te snijden met snelheden van meer dan 200 mm/s met een positioneringsnauwkeurigheid van ±0,005 mm en een snijnauwkeurigheid van ±0,025 mm. Deze opstelling verdubbelt de productiviteit zonder dat dit ten koste gaat van de kwaliteit, waardoor het perfect is voor halfgeleider-PCBA-verwerking van grote volumes waarbij snelheid en consistentie van belang zijn.
Geen thermische schade en schone randen
De groene lasertechnologie creëert vrijwel geen door hitte beïnvloede zone, waardoor delaminatie, kromtrekken of carbonisatie wordt voorkomen. Na het snijden zijn de randen glad, braamvrij en stofvrij – ideaal voor delicate componenten zoals QFN, BGA, cameramodules en 5G PCB's in halfgeleidertoepassingen.
Intelligente CCD-positionering en defectsortering
Geavanceerde CCD-camera's met driekleurenverlichting en automatische expansiecompensatie lokaliseren nauwkeurig de referentiepunten. Het systeem detecteert defecten tijdens het snijden en gebruikt zuigmonden om alleen goede platen in trays te plaatsen, terwijl defecte platen worden afgewezen, waardoor handmatige inspectie wordt verminderd en de opbrengst wordt verbeterd.
Volledig geautomatiseerde workflow met ladebeheer
Van het automatisch aanvoeren van karton via een servogestuurde lader tot het synchroon oppakken van de manipulator en het uiteindelijk stapelen van volle trays: het hele proces verloopt handsfree. Het verwerkt verschillende productformaten, levert lege trays automatisch aan en verwijdert volle trays, waardoor arbeid wordt bespaard in snelle halfgeleiderlijnen.
Veilige, stabiele en slimme integratie
De machine voldoet aan de antistatische SMT-normen, is voorzien van veiligheidsdeurvergrendelingen, bescherming tegen lekkage en een ingebouwde koelmachine plus stofafzuiging. Het ondersteunt het lezen van QR-codes voor MES-upload en biedt op maat gemaakte armaturen, waardoor een betrouwbare werking en eenvoudige verbinding met andere fabrieksapparatuur wordt gegarandeerd.
| Specificatie
| Item | LCO-350 |
| Lasertype | Groene laser |
| Laserkracht | 35W |
| Platformbereik | Dubbele tafel van 300 * 300 mm |
| Aanpassen aan productdikte (mm) | MAX1,5 mm |
| Maximale snelheid van platform | 1000 m/sec |
| Maximale snijsnelheid (mm/s) | ≥200 mm |
| Nauwkeurigheid van positionering | ±0,005 mm |
| Herhaalbaarheid | ±0,005 mm |
| Snijnauwkeurigheid | ± 0,025 mm |
| Stroom | AC220V/50Hz, 3KW |
| Gewicht | 3200KG |
| Dimensions | L1600*B1300*H1800mm |

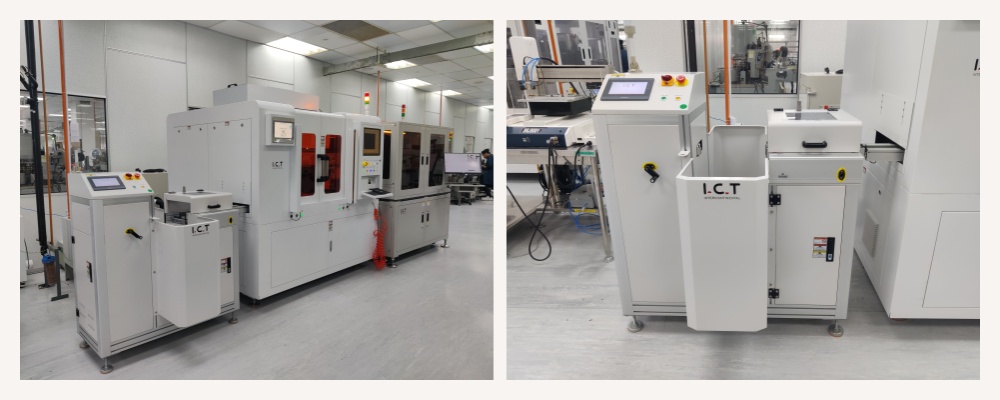

| Aanvullende halfgeleiderlijnapparatuur

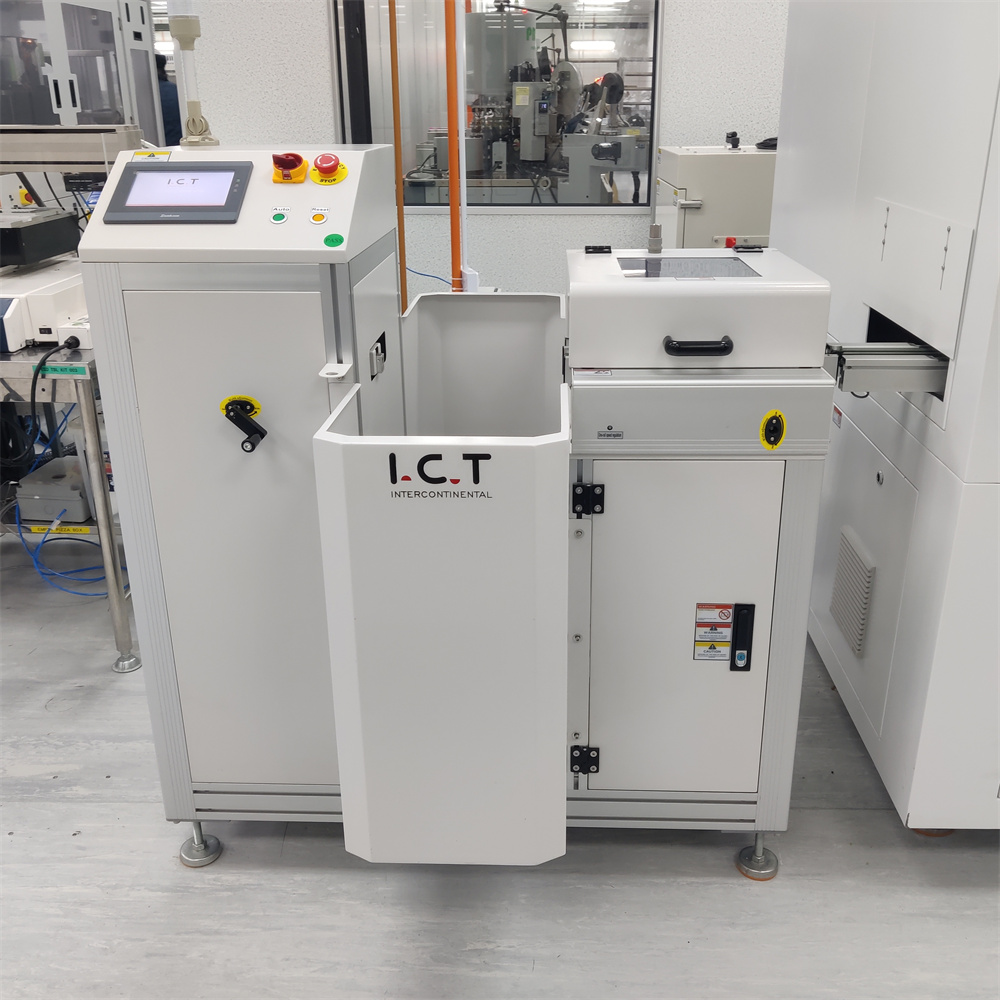

ICT biedt een compleet assortiment apparatuur om uw halfgeleider- en PCBA-productielijn te bouwen of te upgraden. Naast de PCBA Online Lasersnijmachine zijn de belangrijkste gerelateerde systemen onder meer de automatische lader voor betrouwbare clip-frame-toevoer, de automatische PCBA/IC-plaatsingsmachine voor het nauwkeurig verpakken van trays, en offline laser-PCB-snijmachines voor kleinere batches of R&D. Deze werken samen met AOI-inspectie, reinigingsstations en transportbanden om efficiënte lijnen met weinig defecten te creëren. Als uw volwaardige fabriekspartner helpt ICT alles soepel te integreren voor maximale output.
| Klantsuccesvideo

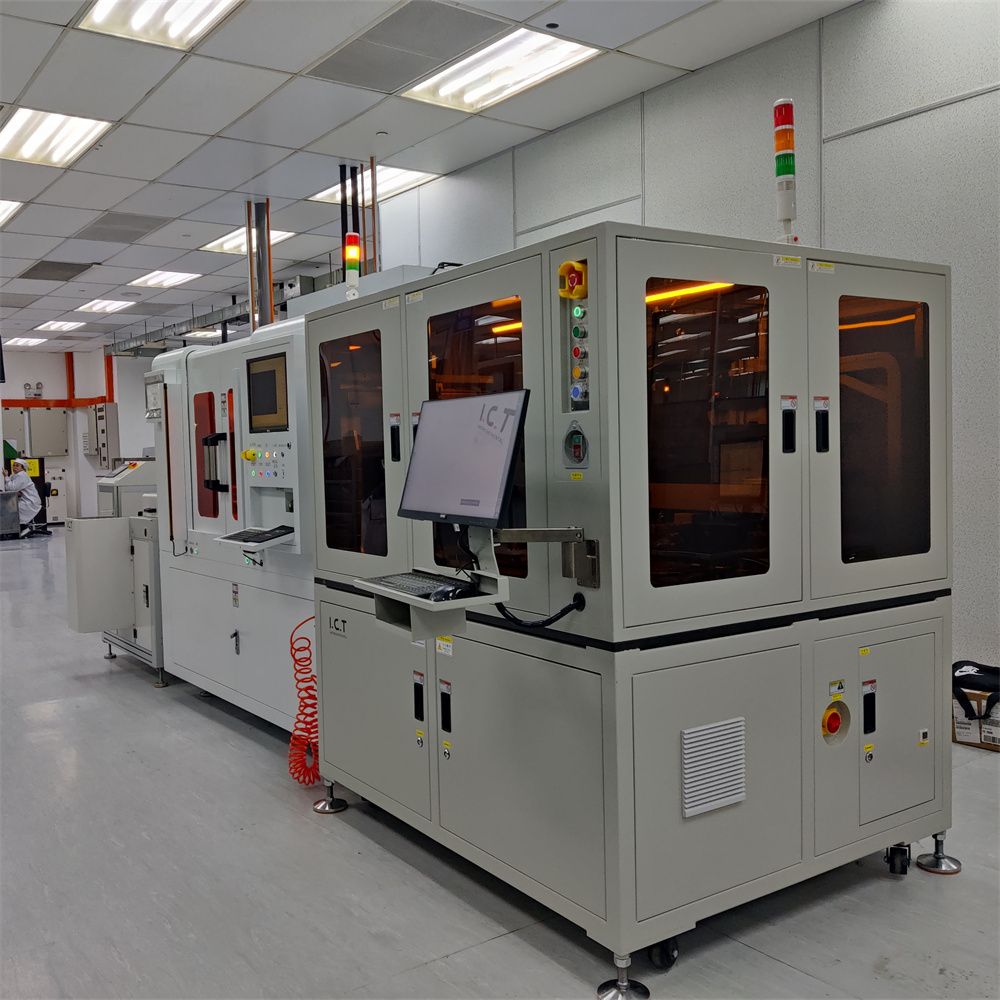

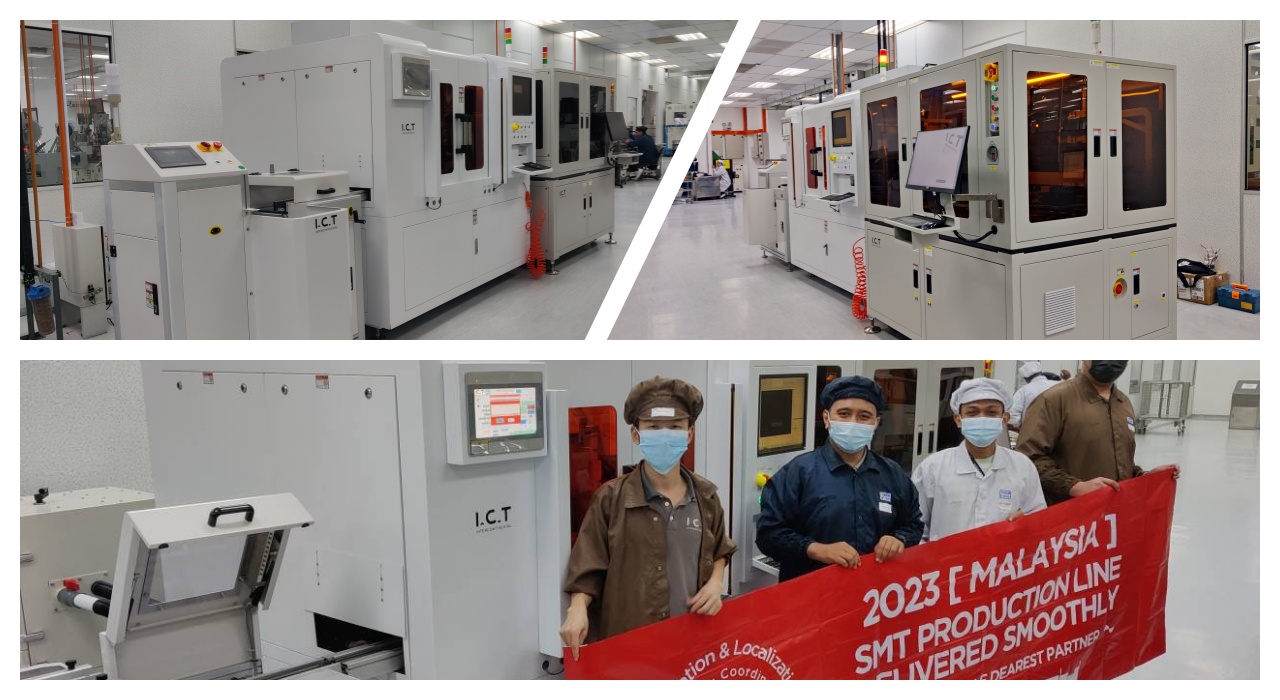

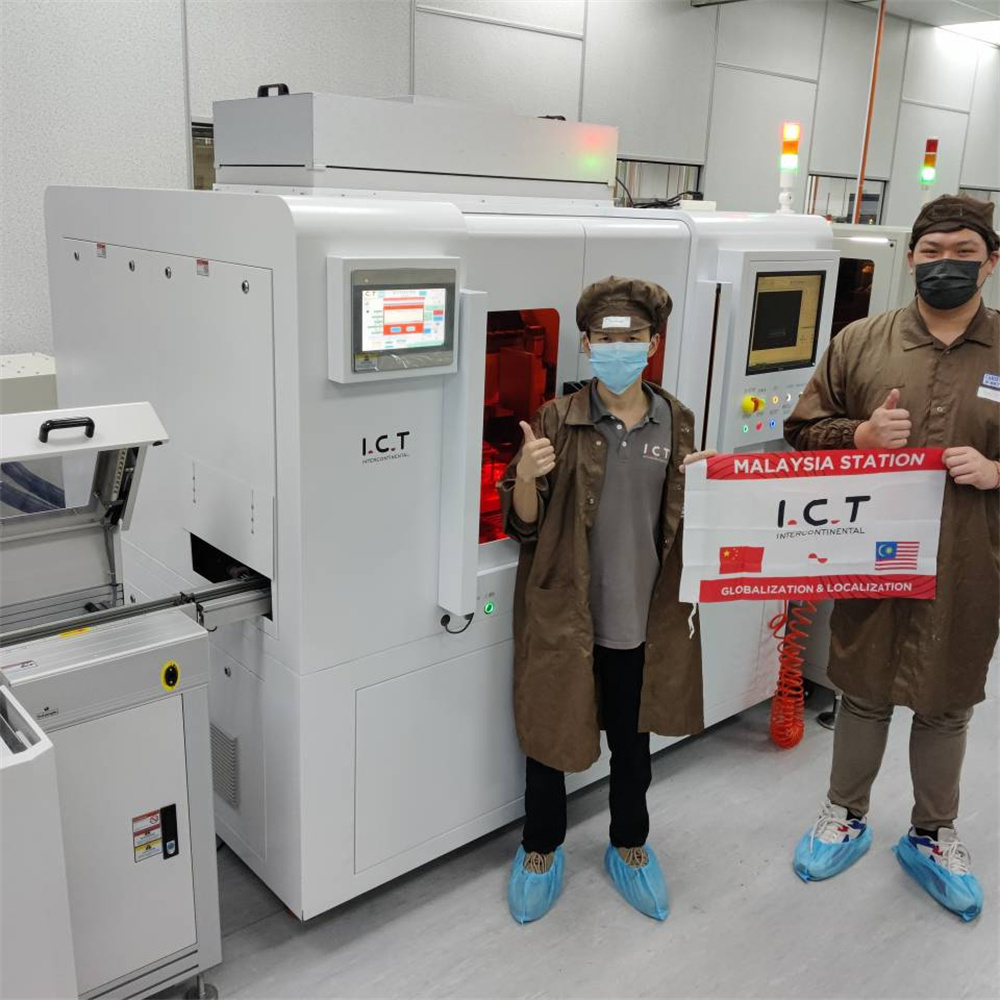

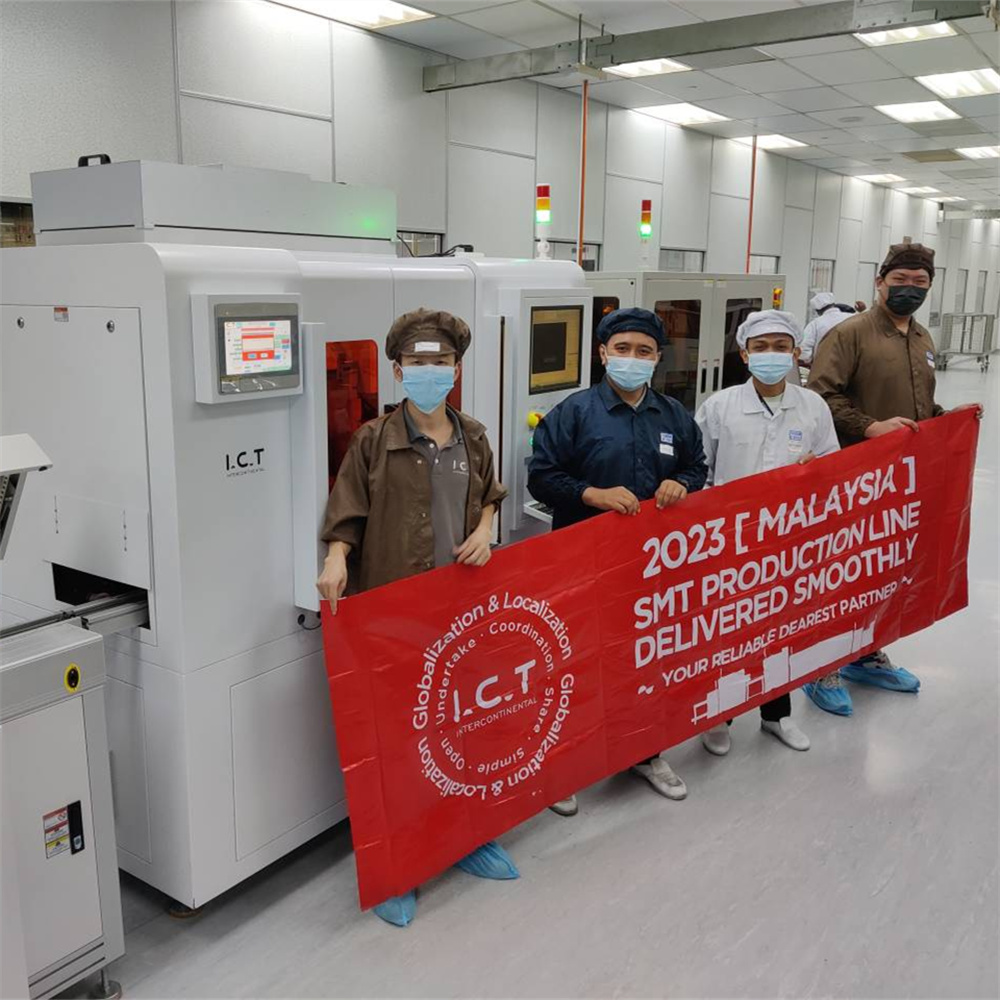

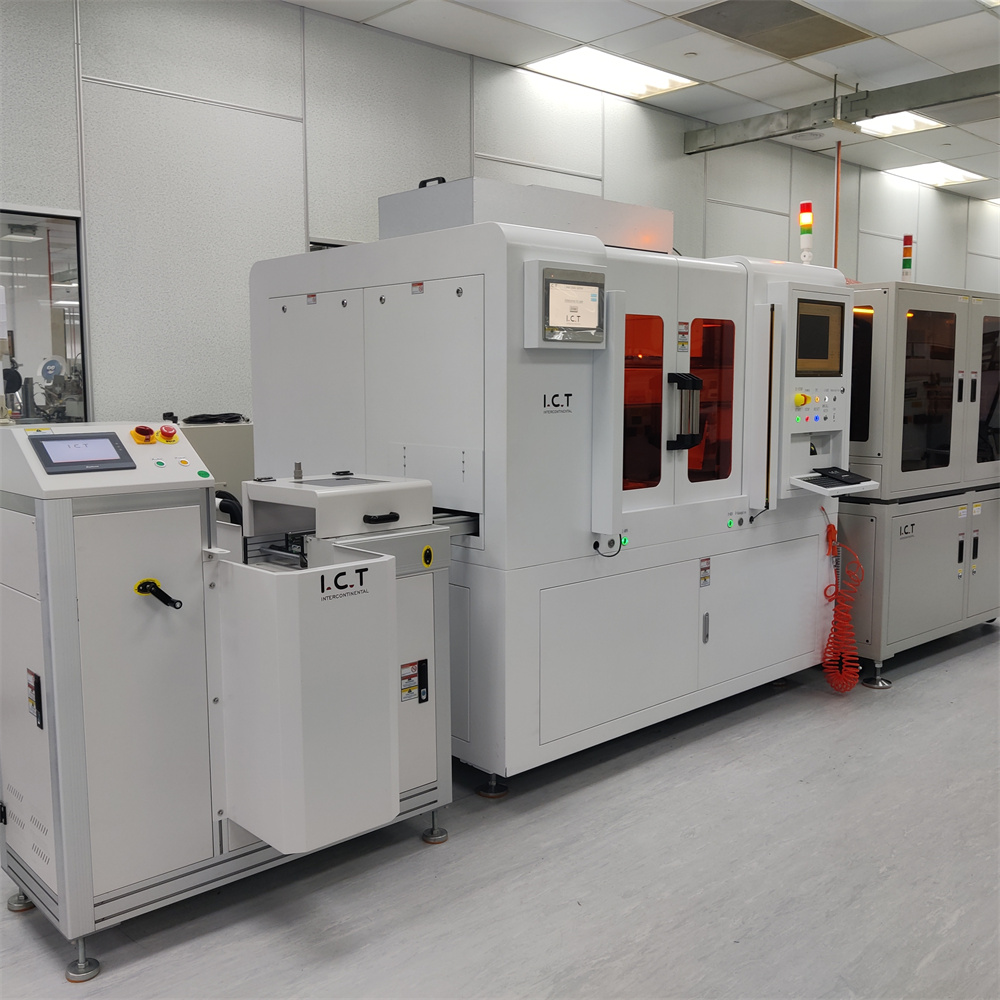

In Maleisië heeft ICT met succes een compleet online laser-singulatiesysteem geleverd aan een toonaangevende halfgeleiderklant. Onze technici zijn ter plaatse gekomen om de volledige lijn te installeren, inclusief de geavanceerde lader, PCBA Online Lasersnijmachine en automatische plaatsingsmachine. Ze voerden volledige foutopsporing, training van operators en procesoptimalisatie uit om een soepele opstart te garanderen. De klant profiteert nu van snijden met hoge snelheid en hoge opbrengst, met zuivere randen, automatisch sorteren van defecten en minder handmatige handelingen. Het project versterkte hun productiecapaciteit en productkwaliteit in een concurrerende markt.
| Service- en trainingsondersteuning
Professionele ondersteuning en training
ICT biedt een uitgebreide service, van advies vóór de verkoop tot ondersteuning na de verkoop. Onze ervaren technici bieden volledige installatie, foutopsporing op locatie en training voor operators, afgestemd op uw team en producten. We bieden ook procesoptimalisatie, regelmatige onderhoudsbegeleiding en snelle probleemoplossing op afstand of op locatie. Met meer dan 20 toegewijde technici en snelle responstijden helpen wij u topprestaties te behouden en de uitvaltijd te minimaliseren gedurende de levensduur van uw PCBA Online Lasersnijmachine en de gehele lijn.
| Getuigenissen van klanten
Wat onze klanten zeggen
Klanten prijzen onze ingenieurs voor hun professionele, geduldige en gedetailleerde training tijdens de installatie in Maleisië en andere landen. Velen benadrukken de betrouwbare prestaties, zuivere snijresultaten en schadevrije uitvoer van de PCBA Online Lasersnijmachine op gevoelige halfgeleiderplaten. Ze waarderen ook de stevige, goed verpakte verzending die in perfecte staat aankwam, plus onze snelle reactie op vragen – vaak binnen enkele uren opgelost. 'ICT levert echte waarde en gemoedsrust' is een veelgehoorde opmerking van tevreden partners.
| Certificeringen en normen
ICT-apparatuur voldoet aan internationale normen voor veiligheid en betrouwbaarheid. Onze PCBA Online Lasersnijmachine en aanverwante systemen zijn CE-gecertificeerd voor Europese naleving, RoHS voor milieuveiligheid en ISO9001 voor kwaliteitsmanagement. We hebben ook meerdere patenten op lasersnijtechnologie, software en automatiseringsfuncties, waardoor u verzekerd bent van geavanceerde, conforme oplossingen, ondersteund door bewezen techniek.
| Over ICT-bedrijf en fabriek
Over ICT – Uw mondiale partner
ICT is een toonaangevende leverancier van volledige elektronicaproductieoplossingen met meer dan 25 jaar ervaring. We ontwerpen en produceren onze eigen apparatuur in een faciliteit van 12.000 m² met strikte testprocessen en een compleet kwaliteitsmanagementsysteem. Ons team van 89 medewerkers, waaronder 20 professionele ingenieurs, heeft meer dan 1.600 klanten in 72 landen bediend. We groeien snel door one-stop-ondersteuning te bieden – van vraaganalyse en lijnplanning tot installatie, training en voortdurende optimalisatie – door halfgeleider- en PCBA-fabrieken te helpen bij het bouwen, upgraden en uitvoeren van efficiënte, hoogwaardige productiesystemen over de hele wereld.
