Drie vragen over PCBA - Wat is de betekenis van PCBA?Welke productieapparatuur is nodig voor PCBA?Wat is het PCBA-productieproces?

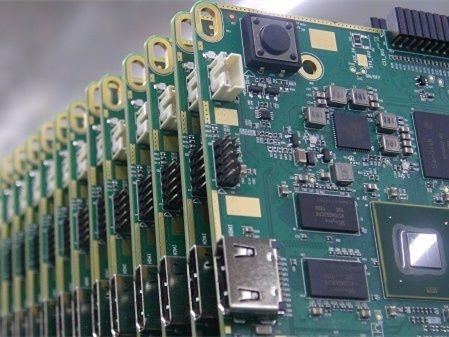

De betekenis van PCBA

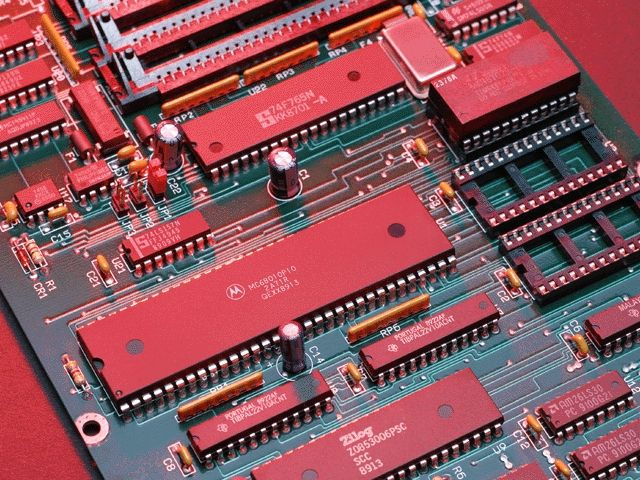

PCBA is de afkorting van Printed Circuit Board + Assembly, ook wel PCB Assembly genoemd.

Nadat de PCB de processen van SMT, DIP plug-in, PCBA-testen, kwaliteitsinspectie en assemblage heeft doorlopen, wordt een eindproduct gevormd, ook wel PCBA genoemd.Bijna alle elektronische producten, zoals smartphones, computers, tv, LED, enz., vereisen PCBA-kaarten.

PCBA moet een lege printplaat via een reeks processen verwerken en uiteindelijk verwerken tot een elektronisch product dat door gebruikers kan worden gebruikt.In het productieproces is de ene schakel met de andere verbonden, en welke schakel een kwaliteitsprobleem heeft, zal een grote impact hebben op de kwaliteit van het product.

Belangrijkste PCBA-productieapparatuur

De basisuitrusting die nodig is voor de PCBA-productie omvat een stencildrukmachine, een pick-and-place-machine, een reflow-oven, inspectieapparatuur, een golfsoldeermachine, een SMT-reinigingsmachine, I.C.T, FCT, enz.

PCBA-verwerkingsfabrieken van verschillende schaalgrootte zullen worden uitgerust met verschillende apparatuur.

De belangrijkste productieapparatuur van PCBA is als volgt:

1. Sjabloondrukmachine

Het werkingsprincipe van de soldeerpasta-drukmachine is: de linker en rechter schraper drukken de soldeerpasta op de printplaat door het sjabloon.

2. Pick-and-place-machine

Pick and Place Machine, ook wel Surface Mount System genoemd, is een apparaat dat componenten nauwkeurig op de PCB-pads plaatst door de plaatsingskop in de productielijn te bewegen.

3. Reflow-oven

Nadat het reflow-solderen de lucht of stikstof tot een voldoende hoge temperatuur heeft verwarmd, blaast u deze op de printplaat met de componenten erop, zodat het soldeer aan beide zijden van de componenten wordt gesmolten en aan het moederbord wordt gehecht.

4. Inspectieapparatuur

Er zijn grofweg drie soorten testapparatuur op de markt: AOI (automatische optische inspectie), SPI (soldeerpasta-inspectie) en AXI (automatische röntgeninspectie).

De machine scant automatisch de printplaat via de camera, detecteert de defecten op de printplaat en markeert de defecten via het display.

5. Golfsoldeermachine

Golfsolderen is om het soldeeroppervlak van het plug-inbord direct in contact te brengen met het vloeibare tin op hoge temperatuur om het doel van het solderen te bereiken.

En een speciaal apparaat zorgt ervoor dat het vloeibare tin een golfachtig fenomeen vormt, daarom wordt het 'golfsoldeermachine' genoemd.

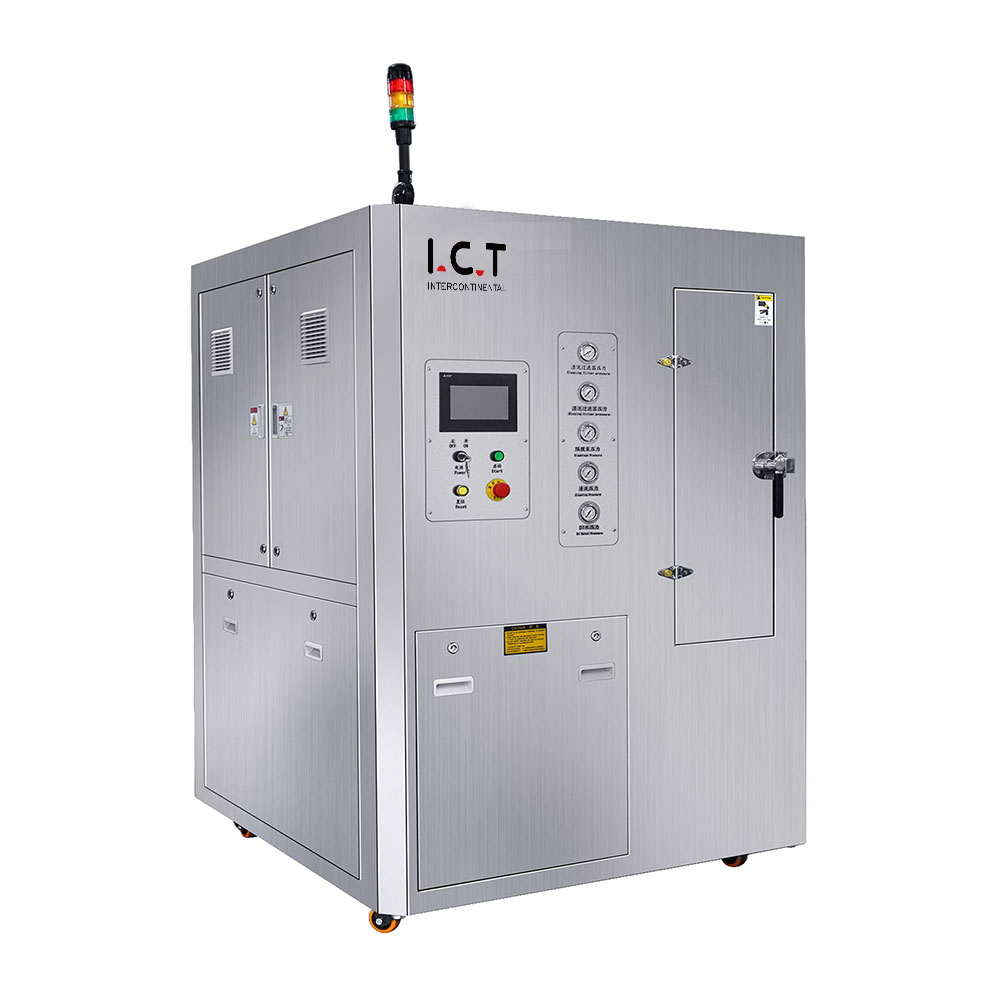

6. SMT-reinigingsmachine

De reinigingsmachine wordt gebruikt om de PCBA-plaat schoon te maken, waardoor na het solderen de resten van de plaat kunnen worden verwijderd.

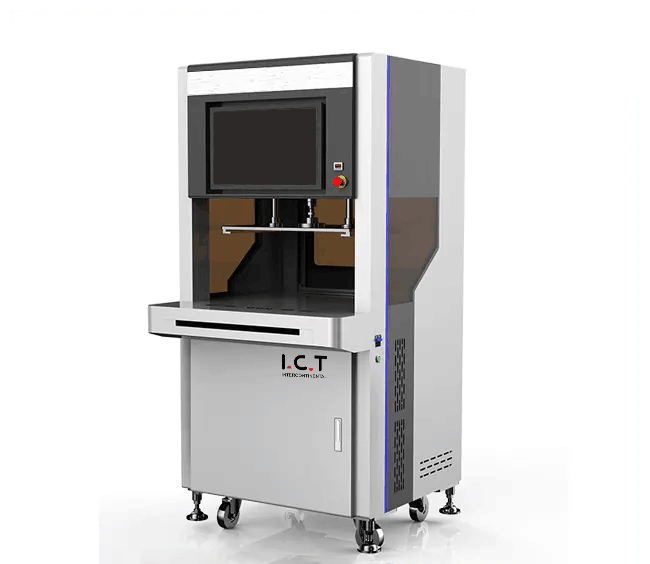

7. I.C.T

I.C.T Test gebruikt voornamelijk de testsondes om contact te maken met de testpunten van de PCB-lay-out om de open circuit, kortsluiting en lassen van alle delen van de PCBA te detecteren.

8. FCT

FCT Het verwijst naar de test van het doelbord om te meten of de respons van de uitgangsterminal aan de vereisten voldoet.

PCBA-productieproces

Het PCBA-productieproces kan worden onderverdeeld in verschillende hoofdprocessen: SMT → DIP → PCBA-testen → assemblage van eindproducten.

1. SMT

SMT-productielijn kan worden onderverdeeld in volautomatische productielijn En semi-automatische productielijn afhankelijk van de mate van automatisering.

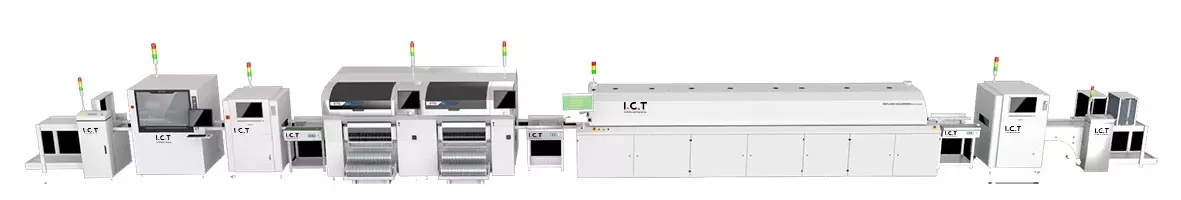

De meest voorkomende volautomatische SMT-productielijnen zijn onder meer SMT-lader + stencildrukmachine + pick-and-place-machine + transportband + reflow-oven + AOI + unloader.

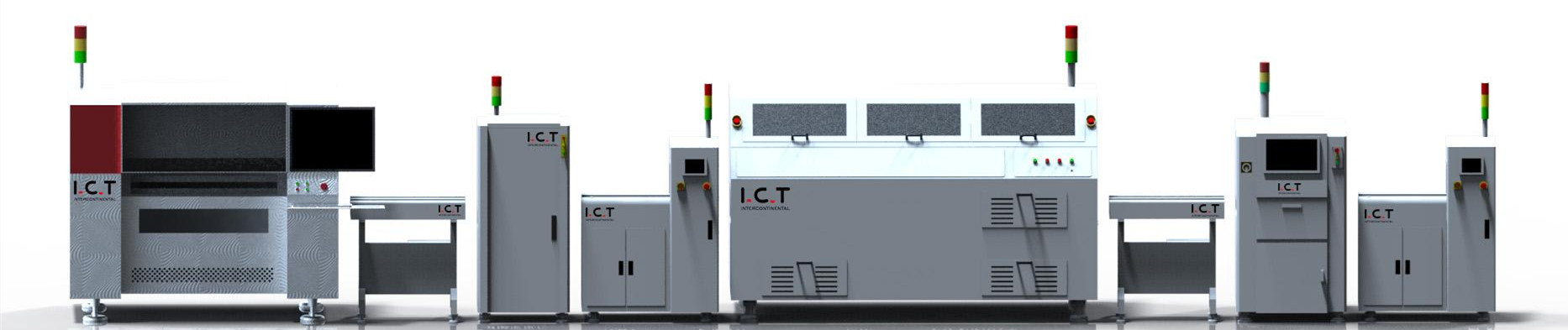

2. DIP

Het proces van de DIP-plug-inverwerking is: inpluggen → Golf solderen → voetsnijden → nasoldeerverwerking → schoonmaak → kwaliteitsinspectie.

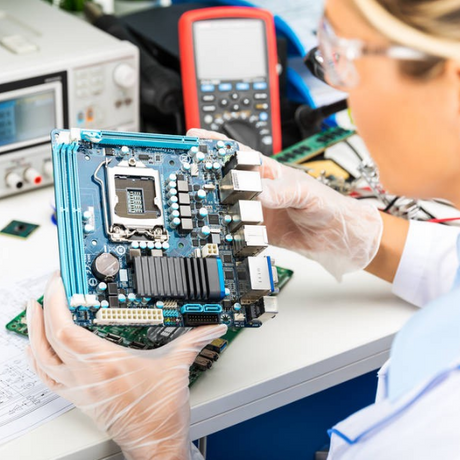

3. PCBA-test

PCBA-testen zijn de meest kritische kwaliteitscontrolelink in het gehele PCBA-verwerkingsproces.Het is noodzakelijk om de PCBA-testnormen strikt te volgen en de testpunten van de printplaat te testen volgens het testplan van de klant (Testplan).

4. Assemblage van het eindproduct

Monteer het geteste PCBA-bord op de schaal en test het vervolgens.

Printplaten zijn bruggen die elektronische componenten dragen en circuits verbinden, en zijn onvervangbaar in het hele elektronische product.

Met de vooruitgang van cloudtechnologie, 5G, big data, kunstmatige intelligentie, Industrie 4.0, Internet of Things en andere technologieën is de PCB-industrie, als de fundamentele kracht van de keten van de elektronica-industrie, gestaag gegroeid in termen van outputwaarde.
