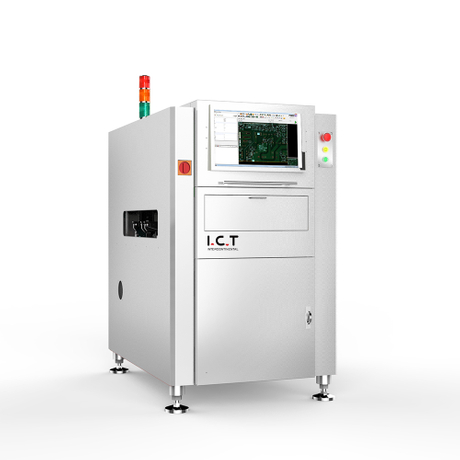

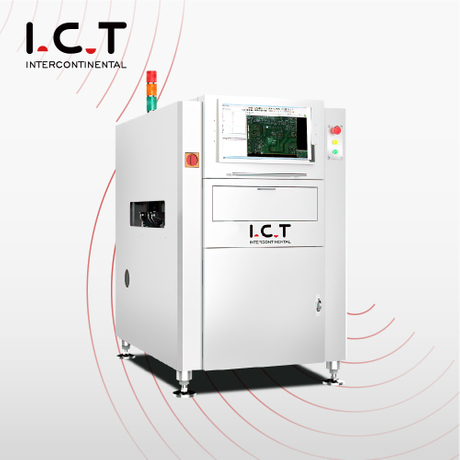

Online AOI V5200H Inleiding:
Automatische DIP AOI visuele inspectie, kan snel en nauwkeurig PCBA-defect, en de automatische positionering, volledig zonder handmatige tussenkomst, vrije ogen vrije handen, helpen DIP golfsolderen productieautomatisering, kwaliteit verbeteren, efficiëntie verbeteren en de kosten van hoger verlagen.
1. LOG automatische verzamel- en opslagfunctie, NG-waarschuwings- / alarmfunctie, programmeren en debuggen op afstand.
2. Inspectievermogen: onvoldoende, kort, glijdend gat, soldeerbedekkende pin, vervuiling, verkeerde uitlijning, ontbrekend onderdeel, scheef, reclamebord, montage aan de zijkant, omvallen, verkeerd onderdeel, beschadigd, vlotter, polariteit, pseudo-solderen, leeg soldeer, overmatige lijm enz.
3. Perfect SPC verzamelt NG-informatie offline en genereert automatisch allerlei soorten productietabellen.
4. Volwassen controlecentrumfunctie, duidelijke software-interface.
5. Goede stabiliteit (GR&R <10% @6 Sigma, CPK> 1,33 (testafwijkingsnauwkeurigheid minder dan ± 0,25 mm.
6. Camerabeweging, transportband vast tijdens test.7. PCB-warpage-compensatie: totale Mark-compensatiekalibratie, componentpositieframe-compensatie.
Granieten platform en frame
Industriële camera+telecentrische lens
Volledige FOV Assist-positie
| Model | I.C.T-V5200H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Camera | 5M pixel intelligente digitale industriële camera |
| Lens | Telecentrische lens |
| Licht | LED-licht met 4 kleurenringen, RGB+W |
| Inspectie-item | Componententest, soldeertest |
| Mini-component | 01005chip,0.3pitch IC en speciaal gevormd |
| Operatie systeem | Windows 7 |
| PCB-grootte | 50*50~510*600mm |
| PCB-dikte | 0,3 ~ 6,0 mm |
| PCB-vervorming | ±3,0 mm |
| PCB-gewicht | Maximaal: 3 kg |
| PCB-hoogte | Bovenkant: 25 mm, onderkant: 45 mm verstelbaar |
| X/Y-chauffeur | AC-servodriver, herhaalnauwkeurigheid 0,01 mm |
| Platform | Graniet |
| Stroom | AC220 50/60 Hz, 5A |
| Gecomprimeerde lucht | 0,4 ~ 0,6 MPa |
| Gewicht | 750 kg |
| Dimensie | 940*1360*1500mm (exclusief het licht) |
