Bij de productie staat SMT voor oppervlaktemontagetechnologie . Deze technologie heeft een revolutie teweeggebracht in de industrie van elektronica door de productie van meer compacte, efficiënte en betrouwbare elektronische apparaten mogelijk te maken. SMT maakt de assemblage van elektronische componenten rechtstreeks op het oppervlak van gedrukte circuitplaten (PCB's) mogelijk, in tegenstelling tot de oudere methode om componenten in geboorde gaten op de PCB te plaatsen (bekend als doorgaande hole-technologie).
Surface Mount Technology is de standaard geworden in de productie van elektronica vanwege de voordelen in automatisering, groottevermindering en verhoogde circuitcomplexiteit. Inzicht in SMT, zijn processen en toepassingen is cruciaal voor iedereen die betrokken is bij het ontwerp en de productie van elektronica.
Surface Mount Technology (SMT) is een methode die wordt gebruikt in de productie van elektronica om elektronische componenten rechtstreeks op het oppervlak van gedrukte printplaten (PCB's) te plaatsen. SMT-componenten, ook bekend als oppervlaktemontageapparaten (SMD's) , zijn meestal kleiner en lichter dan door gatencomponenten, die moeten worden ingevoegd in voorgeboorde gaten op een PCB.
Miniaturisatie : SMT maakt veel kleinere componenten mogelijk, wat betekent dat meer componenten op een PCB kunnen worden geplaatst, waardoor complexere en compacte ontwerpen mogelijk worden.
Automatiseringsvriendelijk : SMT-componenten kunnen automatisch worden geplaatst en gesoldeerd met behulp van high-speed machines, het verminderen van handarbeid en het verhogen van de productiesnelheid.
Verbeterde elektrische prestaties : SMT vermindert de afstand die signalen moeten reizen tussen componenten, het verbeteren van elektrische prestaties en het verminderen van elektromagnetische interferentie (EMI).
Kostenefficiëntie : omdat SMT geautomatiseerde productie mogelijk maakt, verlaagt het de arbeidskosten en minimaliseert het materiaalafval.
Componentgrootte en -gewicht : SMT-componenten zijn veel kleiner en lichter in vergelijking met componenten door de gaten, waardoor meer compacte apparaatontwerpen mogelijk zijn.
Montageproces : SMT is gebaseerd op geautomatiseerde machines om componenten op het PCB-oppervlak te plaatsen, terwijl door de gattechnologie vaak handmatig solderen van componenten in gaten vereist.
Mechanische sterkte : doorgaande gatencomponenten bieden een betere mechanische sterkte vanwege de Solder Joint-verbindingen via de PCB, waardoor ze ideaal zijn voor componenten die een hogere duurzaamheid vereisen. SMT daarentegen is voldoende voor de meeste toepassingen waar mechanische stress minimaal is.
Signaalintegriteit : SMT biedt een betere signaalintegriteit, met name voor hoogfrequente signalen, vanwege kortere leads en verminderde parasitaire inductantie en capaciteit.

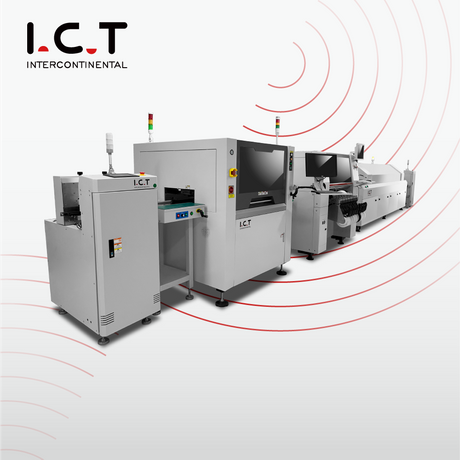

Het SMT -productieproces omvat verschillende precieze stappen om de juiste plaatsing en solderen van componenten op PCB's te waarborgen. Hier is een gedetailleerd overzicht van elke stap die betrokken is bij het SMT -productieproces:
De eerste stap in SMT -montage is het aanbrengen van soldeerpasta op de PCB. Soldeerpasta is een mengsel van kleine soldeerballen en flux, die de soldeer helpt te stromen en te binden aan de componentkabels en PCB -kussens. Deze pasta wordt op de PCB aangebracht met behulp van een stencil of schermprinter die de pasta nauwkeurig afzet op de gebieden waar componenten worden geplaatst.
Stencilbereiding : een metalen stencil met openingen die overeenkomen met de pads op de PCB wordt over het bord geplaatst.
Paste -afzetting : soldeerpasta wordt over het stencil verspreid met een rakel, waardoor de stencilopeningen met pasta worden gevuld.
Stencilverwijdering : het stencil wordt zorgvuldig opgeheven, waardoor soldeerpasta afzettingen op de PCB -kussens achterblijven.
Nadat de soldeerpasta is toegepast, is de volgende stap de precieze plaatsing van SMT -componenten op de PCB. Dit wordt meestal gedaan met behulp van een geautomatiseerde machine genaamd een pick-and-place machine.
Component feeder : de pick-and-place machine is uitgerust met feeders die verschillende SMT-componenten bevatten.
Component pick -up : de machine gebruikt vacuümmondstukken om componenten van de feeders op te halen.
Nauwkeurige plaatsing : met behulp van een camerasysteem voor uitlijning plaatst de machine elke component op de overeenkomstige kussens met soldeerpasta op de PCB.
Zodra alle componenten op de PCB zijn geplaatst, ondergaat de montage een reflow -solderenproces om de componenten permanent te bevestigen. Deze stap omvat het verwarmen van de montage om de soldeerpasta te smelten, waardoor een vaste elektrische en mechanische verbinding tussen de componenten en de PCB ontstaat.
Voorverwarmzone : de PCB wordt geleidelijk verwarmd tot een temperatuur net onder het smeltpunt van de soldeerpasta. Deze stap helpt bij het verwijderen van vocht en bereidt het bord voor op solderen.
Soak Zone : de temperatuur wordt gestaag gehouden om de flux te activeren en de montage verder te stabiliseren.
Reflow Zone : De temperatuur wordt boven het smeltpunt van de soldeerpasta verhoogd, waardoor het soldeer kan smelten en rond de componentkabels en pads stroomt.
Koelzone : de PCB wordt geleidelijk gekoeld om de soldeerverbindingen te stollen, waardoor een sterke binding tussen de componenten en de PCB wordt gewaarborgd.
Na het afzuigen van reflow ondergaat de geassembleerde PCB verschillende inspectie- en testprocedures om kwaliteit en functionaliteit te waarborgen. Veelvoorkomende inspectietechnieken omvatten:
Geautomatiseerde optische inspectie (AOI) : gebruikt camera's om de PCB visueel te inspecteren voor het solderen van defecten, ontbrekende componenten, verkeerde uitlijningen of andere problemen.

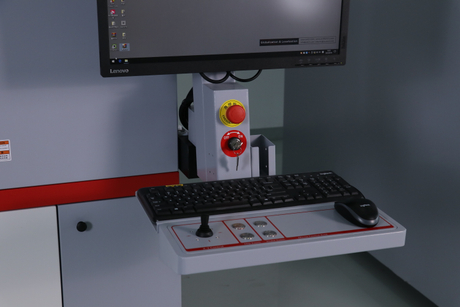

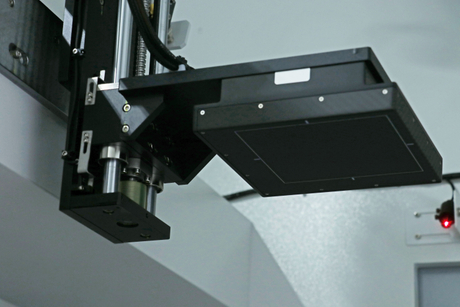

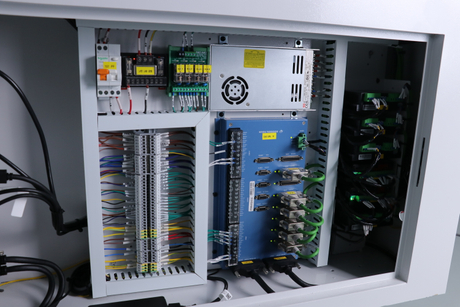

Röntgen-inspectie : gebruikt voor het inspecteren van verborgen soldeerverbindingen, vooral voor componenten met leads onder het pakket, zoals balletarrays (BGA's).
Incircuittesten (I.C.T) : elektrische testen van de PCB om te controleren of alle componenten correct worden geplaatst, gesoldeerd en functioneel.
Als tijdens de inspectie gebreken of problemen worden gevonden, kan de PCB herwerken of repareren ondergaan. Dit omvat het verwijderen en vervangen van defecte componenten of het opnieuw sureren van defecte gewrichten. Herwerk wordt meestal handmatig uitgevoerd met behulp van solderende ijzers of hotl air -werkstations.

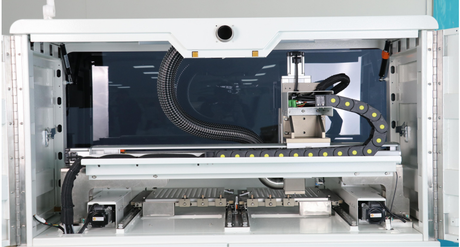

Na het doorstaan van alle inspecties worden de PCB's geassembleerd in hun eindproducten, die extra stappen kunnen omvatten, zoals het bevestigen van connectoren, behuizingen en andere mechanische onderdelen. Het eindproduct ondergaat functionele testen om ervoor te zorgen dat het aan alle specificaties voldoet en correct werkt.
De goedkeuring van SMT heeft geleid tot tal van voordelen in de productie van elektronica:
Hogere dichtheid en miniaturisatie : SMT zorgt voor een hogere componentdichtheid op PCB's, waardoor het ontwerp van kleinere, lichtere en meer compacte elektronische apparaten mogelijk is. Dit is vooral belangrijk in consumentenelektronica, medische hulpmiddelen en ruimtevaarttoepassingen waar ruimte en gewicht kritische factoren zijn.
Geautomatiseerde productie : het SMT -proces is zeer geautomatiseerd, wat de arbeidskosten verlaagt en de productiesnelheid verhoogt. Geautomatiseerde pick-and-place machines en reflowovens kunnen continu werken, wat leidt tot hogere doorvoer en efficiëntie.
Verbeterde elektrische prestaties : SMT-componenten hebben kortere leads en lagere parasitaire inductie en capaciteit, wat de signaalintegriteit verbetert en ruis vermindert, vooral in hoogfrequente circuits.
Kostenefficiëntie : de kleinere omvang van SMT -componenten resulteert in het algemeen in lagere materiaalkosten. Bovendien vermindert de automatisering van het SMT -proces de behoefte aan handarbeid, waardoor de productiekosten verder worden verlaagd.
Betrouwbaarheid en duurzaamheid : SMT -componenten zijn minder vatbaar voor mechanische stress en trillingen omdat ze direct op het PCB -oppervlak worden gesoldeerd. Dit maakt SMT geschikt voor toepassingen die een hoge betrouwbaarheid en duurzaamheid vereisen, zoals automotive en militaire elektronica.
Hoewel SMT veel voordelen biedt, zijn er ook uitdagingen en overwegingen om in gedachten te houden:
Componentafhandeling en -opslag : SMT -componenten zijn klein en delicaat en vereisen zorgvuldige behandeling en opslag om schade en besmetting te voorkomen.
PCB -ontwerpoverwegingen : SMT vereist een precieze PCB -ontwerp om de juiste padgroottes en afstand te garanderen voor betrouwbaar solderen. Dit omvat overwegingen voor thermisch beheer en het waarborgen van adequate klaring voor herwerken en inspectie.
Thermisch beheer : SMT -componenten kunnen aanzienlijke warmte genereren, vooral in dicht opeengepakte assemblages. Effectieve strategieën voor thermische beheer, zoals het gebruik van thermische vias en koellichamen, zijn essentieel om oververhitting te voorkomen en langdurige betrouwbaarheid te waarborgen.
Defectbeheer : gemeenschappelijke defecten in SMT -assemblage omvatten soldeerbruggen, grafstonering en onvoldoende soldeerverbindingen. Fabrikanten moeten robuuste inspectie- en kwaliteitscontroleprocessen implementeren om deze problemen te detecteren en aan te pakken.
Vochtgevoeligheid : sommige SMT -componenten zijn gevoelig voor vocht en kunnen speciale behandelings- en bakprocessen vereisen om vocht te verwijderen voordat u soldeert. Het niet beheren van vocht kan leiden tot soldeertefecten en schade aan componenten.
Surface Mount Technology (SMT) is de hoeksteen van de moderne elektronische productie geworden vanwege het vermogen om miniaturisatie, automatisering en verbeterde elektrische prestaties te ondersteunen. Inzicht in het SMT -proces, van de toepassing van de soldeerpasta tot het reflen van solderen en kwaliteitscontrole, is essentieel voor iedereen die betrokken is bij het ontwerp en de productie van elektronica. Hoewel SMT talloze voordelen biedt, biedt het ook uitdagingen die zorgvuldige planning en uitvoering vereisen. Door deze uitdagingen aan te gaan en de voordelen van SMT te benutten, kunnen fabrikanten hoogwaardige, betrouwbare elektronische apparaten produceren die voldoen aan de eisen van de huidige markt.
